Обогрев труб от солнца: как не дать замёрзнуть водопроводу без сетевой розетки
Почему обычный греющий кабель на автономке не работает
На даче с сетью 220 В на трубу мотают саморегулирующий кабель, включают в розетку и забывают. На автономной скважине посреди поля или на удалённом узле учёта газовиков этот сценарий рассыпается по трём пунктам. Кабель рассчитан на 220 В переменного тока и просядет от инвертора, если тот работает в модифицированной синусоиде. Его КПД около 60-70 % против 95+ % у прямого нагрева от постоянного тока. И главное - саморегулирующий кабель греется всегда, пока подано напряжение, что для автономки с ограниченным ресурсом АКБ смертельно.
Логика для солнечной системы другая: греть точечно, только когда труба реально начинает мёрзнуть, и напрямую от АКБ, без инвертора. Отсюда решение - не тянуть кабель вдоль всей магистрали, а поставить одну-две горячих точки на самых уязвимых участках: у входа в кессон, у ввода в дом, на узле учёта. В каждую точку - вставной низковольтный ТЭН.

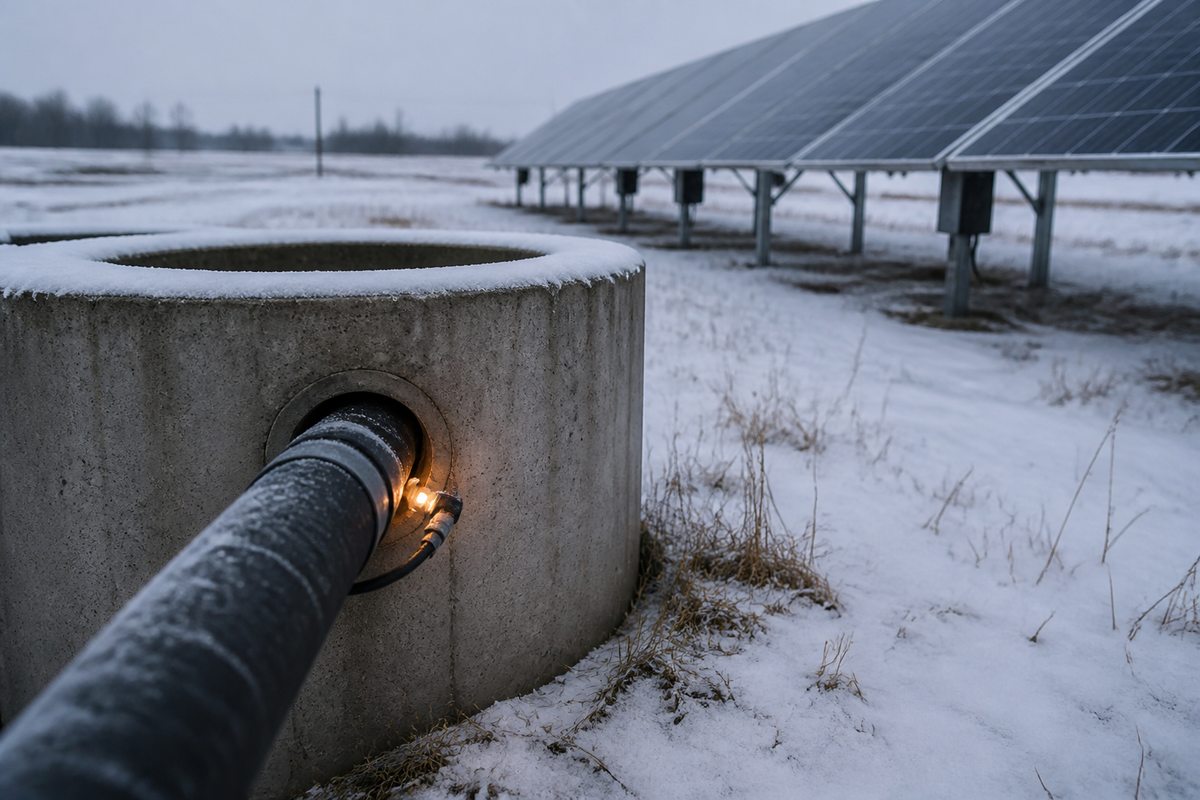

Где именно мёрзнет труба и куда ставить нагреватель
Земля ниже глубины промерзания держит +3...+8 °C круглый год - если труба проложена на нужной глубине, ей ничего не грозит. Проблемы начинаются там, где труба выходит наружу: последние 30-80 см у входа в кессон, в неотапливаемом техпомещении, на узле учёта под открытым небом. Именно там она перемерзает первой.
ТЭН-Миасс делает два варианта под эту задачу. Первый - короткий стальной вставной участок длиной 200-400 мм, врезается в водопровод через муфту, внутри стоит ТЭН на резьбе или фланце (G1/2, G3/4, G1). Вода идёт сквозь этот участок, ТЭН греет её напрямую, оболочка AISI 321 (08Х18Н10Т) - контакт с водой без ржавчины. Второй - металлический короб-муфта, охватывающий трубу снаружи. Внутри короба сидит ТЭН из стали 10 (сухой нагрев), тепло передаётся через стенку трубы. Такой вариант ставится без разрезания магистрали и удобен, если труба пластиковая.
Расчёт погонной мощности: сколько ватт на метр
Классическая формула теплопотерь через утеплённую трубу: P = k · π · D · Δt, где D - наружный диаметр в метрах, Δt - разница температур внутри и снаружи, k - коэффициент, зависящий от толщины и качества утеплителя. Для типового утепления (Energoflex 13-20 мм) k ≈ 0,8-1,2 Вт/(м·К). При Δt = 30 °C и трубе ПНД 32 мм: P = 1,0 · 3,14 · 0,032 · 30 ≈ 3 Вт/м. Это идеальный случай.
Реально утеплитель дышит, есть мостики холода на муфтах, ветер срывает тепло. Инженерная поправка 3-5×, отсюда рабочий диапазон 15-40 Вт на погонный метр. Малые диаметры и хорошее утепление - 15-20 Вт/м. Толстые трубы, слабое утепление, ветер - 30-40 Вт/м. Ниже таблица под типовые сценарии.
| Длина участка | Диаметр трубы | Мощность обогрева | Панелей 300 Вт |
|---|---|---|---|
| 0,5 м (вход в кессон) | 32 мм ПНД | 15-20 Вт | 1 шт (запас на АКБ) |
| 1 м (короткая обвязка) | 32 мм ПНД | 25-40 Вт | 1 шт |
| 2 м (участок в кессоне) | 32 мм ПНД | 50-80 Вт | 1 шт |
| 3 м (обвязка + ввод) | 50 мм ПНД | 90-150 Вт | 2 шт (600 Вт) |
| 5 м (узел учёта на улице) | 50 мм ПНД | 150-250 Вт | 2-3 шт (600-900 Вт) |
| 8 м (обвязка станции) | 63 мм ПНД | 280-400 Вт | 3 шт (900 Вт) + АКБ 200 А·ч |
В графе «панелей» уже учтено, что зимой панель отдаёт 20-30 % своего летнего номинала, световой день 5-6 часов, а термостат держит нагрев в режиме включён 30 %, выключен 70 %. То есть массив 300 Вт летом даёт 1,5 кВт·ч за день, зимой - 300-500 Вт·ч. Аккумулятор 100 А·ч на 24 В хранит 2,4 кВт·ч, этого хватает на морозную ночь при обогреве 30-50 Вт.
Термостат: без него система убьёт АКБ за неделю
ТЭН без регулятора греет всегда, когда подано напряжение. Через сутки в мороз аккумулятор сядет в ноль, батарея начнёт деградировать, а весной весь массив придётся менять. Задача термостата - включать нагрев только тогда, когда температура на трубе падает до +3...+5 °C, и отключать, когда достигает +8...+10 °C.
На автономке ставят механический капиллярный термостат (простой, живучий, без внешнего питания) или электронный контроллер с датчиком DS18B20, если хочется логировать температуру. Датчик крепится хомутом к трубе под утеплитель. Термостат разрывает силовой контакт - реле на 20-40 А для 12 В, на 10-20 А для 48 В.
P = 1,5 · 3,14 · 0,032 · 27 · 0,7 = 2,85 Вт теплопотерь в идеале.
С учётом мостиков холода и ветра ×5: ~14 Вт реального нагрева. Ставим ТЭН на 24 В, 30 Вт с запасом - термостат сам будет отключать его по достижении температуры.
Энергия за сутки. Термостат держит ТЭН включённым примерно 40 % времени в мороз: 30 · 0,4 · 24 = 288 Вт·ч. Массив 300 Вт зимой даёт 500 Вт·ч в солнечный день, АКБ 100 А·ч на 24 В (2,4 кВт·ч) хватает на 8 суток пасмурной погоды.
Кабель и предохранители: не забыть про ток
При низком напряжении ток большой. ТЭН 300 Вт на 12 В тянет 25 А, на 24 В - 12,5 А, на 48 В - 6,3 А. Для 25 А нужен медный кабель сечением 4 мм² при длине до 5 м, для 12,5 А хватит 2,5 мм². В цепь ТЭН обязательно ставится предохранитель на 1,25× номинала (для 25 А - автомат на 32 А) и защита от переполюсовки на входе АКБ.
Отдельный вопрос - герметичность. ТЭН в кессоне работает во влажной среде, конденсат оседает на клеммах. Клеммную коробку берут IP65 минимум, кабель заводят через сальник, места соединений заливают термоусадкой с клеевым слоем.
Частые ошибки при монтаже
Поставить ТЭН без термостата. Через сутки кипятите воду в трубе, а АКБ уже разряжен в ноль. Батарея после этого держит 30 % ёмкости, весной под замену.
Использовать пластиковую муфту для крепления ТЭН. При мощности 100+ Вт стенка греется до 60-80 °C, ПВХ и полипропилен теряют жёсткость. Только металл: сталь 10 в сухом коробе, AISI 321 при контакте с водой.
Экономить на утеплителе. Дешёвый пенопласт со временем крошится, между трубой и утеплителем появляется зазор с воздухом. Теплопотери подскакивают в 2-3 раза, и никакой ТЭН не спасёт.
Забыть про предохранитель. Короткое замыкание в клеммной коробке при токе 25 А расплавляет кабель и поджигает утеплитель. Автомат на 32 А в цепь ТЭН стоит 200 рублей и снимает эту проблему.
Что прислать для расчёта ТЭН под обогрев трубы
- Диаметр и материал трубы (ПНД 32, стальная 50 и т.д.).
- Длина участка, который нужно греть, и где он расположен (кессон, узел учёта, ввод в дом).
- Расчётная температура зимой в регионе (–25, –35, –45 °C).
- Тип и толщина утеплителя (Energoflex 20 мм, минвата 50 мм, ничего).
- Напряжение системы солара: 12, 24 или 48 В.
- Мощность массива панелей и ёмкость АКБ (Вт и А·ч).
- Куда крепится ТЭН: врезка в трубу (нужны резьба или фланец) или наружный короб-муфта.
- Есть ли контакт с водой (нужна AISI 321) или ТЭН греет через воздух в коробе (сталь 10).
По этим данным рассчитаем погонную мощность с учётом реального Δt в вашем регионе, подберём напряжение под массив и изготовим ТЭН по вашему чертежу. Минимальный заказ - 1 штука, срок 7-14 рабочих дней, отгрузка по России и в Казахстан.
FAQ
Какой ТЭН нужен для обогрева трубы от солнца?
Вставной трубчатый ТЭН на 12, 24 или 48 В мощностью от 20 до 400 Вт под конкретную длину и диаметр. Оболочка сталь 10, если ТЭН стоит в сухом коробе снаружи трубы. Нержавейка AISI 321 (08Х18Н10Т), если ТЭН врезан в трубу и контактирует с водой. Мощность подбирается по формуле P = k · π · D · Δt и типовой погонной норме 15-40 Вт/м.
Почему нельзя обычный саморегулирующий кабель на 220 В?
Саморегулирующий кабель требует стабильных 220 В переменного тока. На автономной скважине с солнечным массивом такой сети нет: инвертор потребляет 10-30 Вт вхолостую, у кабеля КПД 60-70 % против 95+ % у прямого нагрева от АКБ. И греется он всегда при подаче напряжения - для системы с ограниченной ёмкостью АКБ это смертельно.
Сколько ватт на метр нужно для обогрева трубы?
Диапазон 15-40 Вт на погонный метр. Малые диаметры (25-32 мм) с хорошим утеплением и Δt до 30 °C - 15-20 Вт/м. Толстые трубы (50-63 мм) при морозе –40 °C и слабом утеплителе - 30-40 Вт/м. Расчёт по формуле P = k · π · D · Δt даёт нижнюю границу, реально закладывают запас 3-5× на мостики холода и ветер.
Куда ставить ТЭН на трубе: врезка или короб снаружи?
Если труба стальная и есть возможность разрезать магистраль - ставится вставной участок 200-400 мм с ТЭН на резьбе или фланце внутри. Если труба пластиковая или разрезать нельзя - металлический короб-муфта охватывает трубу снаружи, ТЭН греет через стенку. Второй вариант проще в монтаже, но требует чуть большей мощности на теплопередачу.
Сколько панелей и какой АКБ нужен для системы обогрева?
Для обогрева 30-50 Вт хватает массива 300 Вт и АКБ 100 А·ч на 24 В (2,4 кВт·ч). Для обвязки скважины на 150-250 Вт - массив 600-900 Вт и АКБ 200 А·ч. Термостат режет фактическое время работы ТЭН до 30-40 %, поэтому реальный расход меньше номинала. Массив рассчитывают на зимнюю отдачу 20-30 % от летнего номинала.
Нужен ли термостат и какой?
Термостат обязателен. Без него ТЭН греет постоянно, АКБ садится за сутки и деградирует за неделю. Ставится механический капиллярный термостат на +3...+5 °C с гистерезисом до +8...+10 °C, датчик крепится к трубе под утеплитель. Электронный контроллер с DS18B20 нужен, если хотите логировать температуру и получать оповещение при обмерзании.
Какая минимальная партия и срок изготовления?
Минимальный заказ - 1 штука. Срок 7-14 рабочих дней. Отгружаем по России и в Казахстан. ТЭН делаем под ваш чертёж, напряжение и посадочное место.
