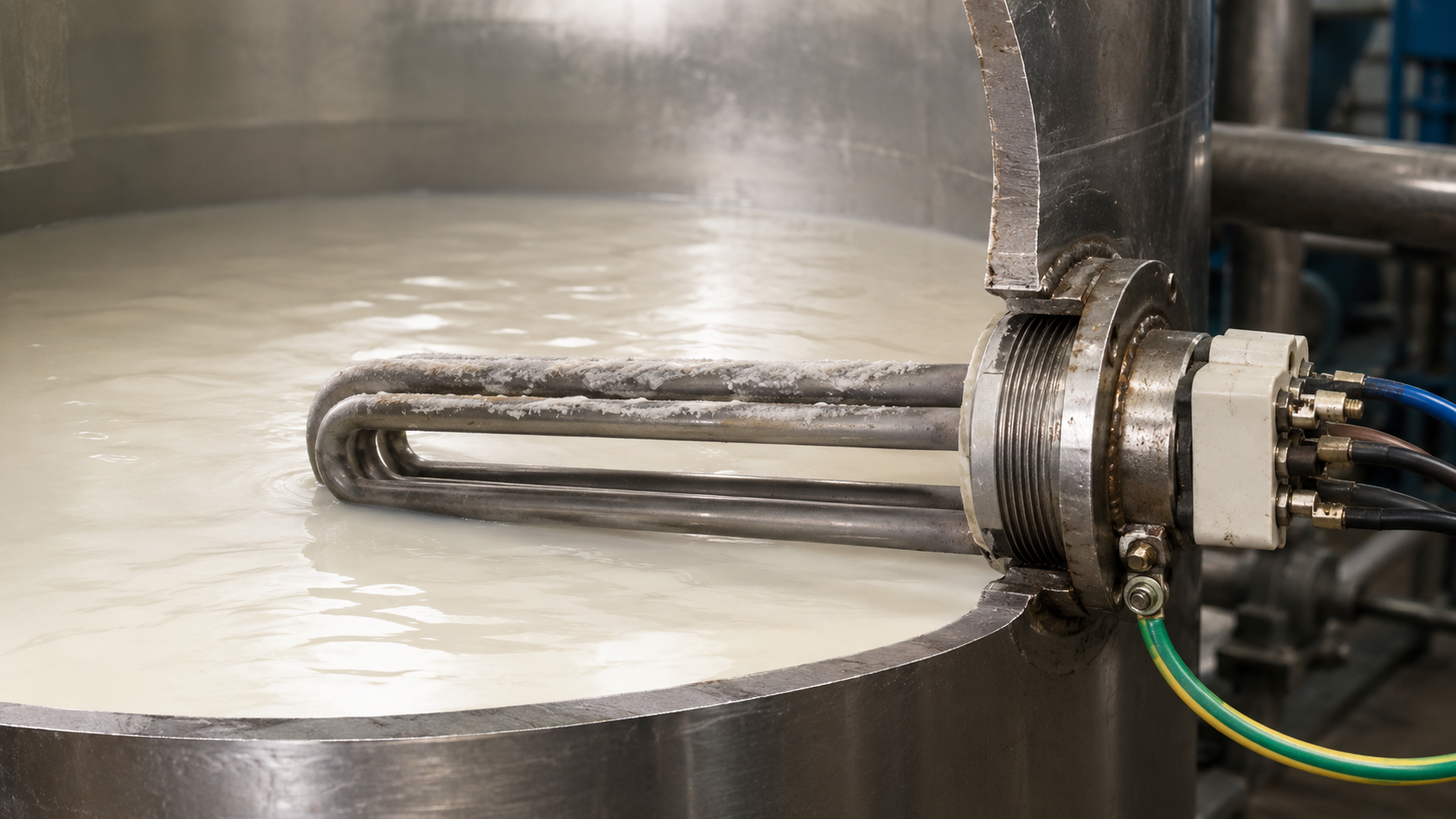

Нужно ли заземлять ТЭН и бак: нормативы, схемы и цена ошибки

Да, заземлять корпус ТЭНа и бак необходимо всегда. Для промышленного оборудования это не рекомендация, а требование ПУЭ (п. 1.7.51) и ГОСТ 12.2.007.0-75. Пробой нихромовой спирали на оболочку — событие вероятное: в воде с жёсткостью выше 5 мг-экв/л накипь на поверхности создаёт локальный перегрев, магнезитовая засыпка (периклаз) теряет диэлектрические свойства, и на корпусе появляется потенциал фазного напряжения. Для ТЭНа 380 В, установленного в проточном пастеризаторе или блочно-модульной котельной, это означает ток утечки, достаточный для смертельного исхода при касании оператором.

Ниже — инженерный разбор: что именно заземляется, какое сопротивление допустимо, как проверить изоляцию и какие ошибки встречаются на производстве.

Что говорит ПУЭ и ГОСТ: допустимые цифры сопротивления

Сопротивление заземляющего устройства для электроустановок с глухозаземлённой нейтралью (сеть 380/220 В) не должно превышать 4 Ом (ПУЭ 1.7.59). Это суммарное сопротивление растеканию тока, куда входит сопротивление контура, вертикальных электродов и соединительных проводников. Для блочно-модульной котельной мощностью 250 кВт, где стоят три ТЭНа по 30 кВт, это обязательный показатель — его фиксируют при пусконаладочных работах.

Сопротивление изоляции самого ТЭНа после прогрева должно быть не менее 0,5 МОм (ГОСТ 13268-88). В холодном состоянии новый ТЭН показывает 10–100 МОм и выше. Если мегаомметр даёт значение ниже 0,5 МОм — элемент подлежит замене или сушке в термошкафу при 120–150 °C в течение 4–6 часов.

Замеры проводятся мегаомметром на 500 В или 1000 В. Перед проверкой ТЭН отключают от сети и снимают перемычки со схемы «звезда» или «треугольник», чтобы исключить параллельное прохождение тока через соседние ветви.

Конструкция ТЭН: где возникает пробой и как защищает заземление

Трубчатый электронагреватель состоит из нихромовой спирали, запрессованной в периклазовую засыпку внутри металлической оболочки. Спираль — фазный проводник, оболочка — корпус. Между ними всего 2–4 мм магнезита. При перегреве спирали выше 800 °C или при проникновении влаги через торцевые изоляторы сопротивление периклаза падает на порядки — происходит пробой.

Материал оболочки влияет на скорость коррозии, но не на электробезопасность:

• Сталь 10 — для воздушных и масляных сред, неагрессивных жидкостей;
• AISI 304 (08Х18Н10) — вода и пар до 200 °C, универсальный вариант для пищевых производств;
• 12Х18Н10Т — цельнотянутая бесшовная труба для агрессивных сред, кислот и щелочей;
• Чистый титан — для гальванических ванн, хлоридов, морской воды.

Заземление корпуса превращает пробой в короткое замыкание на землю: автоматический выключатель с характеристикой C или D отключает линию за 0,1–0,4 с. Без заземления корпус ТЭНа остаётся под напряжением до тех пор, пока оператор не коснётся его и не замкнёт цепь через собственное тело.

Схема подключения «звезда»: как рассчитать ток и заземление

Для трёхфазных ТЭНов на 380 В, соединённых звездой, на каждый элемент приходит фазное напряжение 220 В. Сопротивление ветви считается по формуле:

R = U² / P

Для элемента 3 кВт: R = 220² / 3000 ≈ 16,1 Ом. Общая мощность трёх элементов — 9 кВт. Линейный ток: I = P / (√3 × U) = 9000 / (1,73 × 380) ≈ 13,7 А.

Заземляющий проводник выбирается по сечению фазного провода. Для медного проводника сечением до 16 мм² заземляющий провод должен быть того же сечения (ПУЭ 1.7.117). Для ТЭНа 30 кВт с тем же напряжением линейный ток составит 45,6 А — потребуется кабель 10 мм² по меди и соответствующий заземляющий проводник.

Пример «было/стало» на производстве

На сушильной камере в цехе деревообработки стоял ТЭН на 12 кВт без подключённого заземляющего проводника: болт заземления на фланце был, но провод к нему не завели. При пробое изоляции на корпус УЗО, стоявшее в щите, не сработало — ток утёк на землю через строительные конструкции. Оператор получил удар при касании двери камеры. После инцидента проводник PE сечением 6 мм² подключили к контуру, что дало сопротивление 1,8 Ом. Сейчас при пробое УЗО с током утечки 30 мА отключает линию за 0,05 с.

Бак как часть цепи: что заземлять в накопительных ёмкостях

Если ТЭН вставлен в бак через резьбу G1,5" или фланец с резьбой M48×2 и бак металлический — заземления ТЭНа недостаточно. Бак, соединённый с трубопроводами через резиновые вставки или фланцевые прокладки, может оказаться изолированным от контура. По ГОСТ 12.2.007.0 корпус электрооборудования, доступный для прикосновения, должен быть присоединён к заземляющему устройству отдельным проводником.

В практике завода ТЭН-Миасс встречались случаи, когда заземляли только корпус ТЭНа, а бак стоял на виброопорах — между баком и металлоконструкцией не было электрического контакта. При нарушении изоляции ТЭНа потенциал переходил на воду, а через неё — на корпус бака. В промышленном аквариуме для личинок рыбы это могло привести к гибели биоценоза, а в накопителе горячей воды для санитарной обработки — к ожогам персонала.

Правильная схема для накопительного бака:

• болт заземления ТЭНа — проводом PE 6 мм² на контур;
• корпус бака — отдельным проводом на контур через болтовое соединение M8;
• трубопроводы — электрически связаны с баком через фланцы или перемычкой;
• точки присоединения зачищены до металла и смазаны токопроводящей пастой.

Частые ошибки при монтаже заземления

Первая ошибка — использование болта крепления ТЭНа к фланцу как точки заземления. Резьбовое соединение, работающее в среде с вибрацией и перепадами температуры, ослабевает; контактное сопротивление растёт. Для заземления предусмотрен отдельный болт с пружинной шайбой или приварной шпилькой.

Вторая ошибка — соединение заземляющего проводника с корпусом через окрашенную поверхность. Слой краски толщиной 0,1 мм увеличивает переходное сопротивление до 1–5 Ом, что делает защиту неэффективной. Место контакта зачищают до металлического блеска и консервируют пастой.

Третья ошибка — последовательное заземление нескольких ТЭНов через перемычки от одного к другому. При обрыве перемычки все последующие элементы теряют защиту. Каждый ТЭН и каждый бак должны иметь собственный проводник к общей шине PE.

Четвёртая ошибка — игнорирование проверки после замены ТЭНа. Новая оболочка из AISI 304 (08Х18Н10) имеет оксидную плёнку, устойчивую к коррозии, но болт заземления мог быть затянут без шайбы. Первое измерение переходного сопротивления проводят до заливки среды, второе — после 24 часов работы.

Для промышленных ТЭНов мощностью 3–90 кВт с оболочкой из стали 10 или нержавейки заземление является частью рабочего проекта, а не опцией. Спроектировать узел под вашу задачу — резьбу G1,5"–G3", фланец DN50–DN150, длину до 6000 мм — и рассчитать мощность под объём бака можно по техзаданию. ТЭН-Миасс изготавливает элементы по чертежам и фотографиям вышедших из строя образцов, партия от 1 шт, срок типового изделия 5–10 дней. Пришлите размеры, среду и напряжение — инженер проверит вашу схему заземления и подберёт материал оболочки.
