Нихромовая нить в ТЭН — одна на трубку или несколько
В трубку диаметром 8 мм укладывается до 8-10 метров нихромовой проволоки. Именно она и греет. Вопрос, который регулярно возникает при проектировании ТЭН под нестандартные параметры: одна спираль внутри или несколько, и когда вообще нужна вторая.
Что внутри стандартного ТЭН

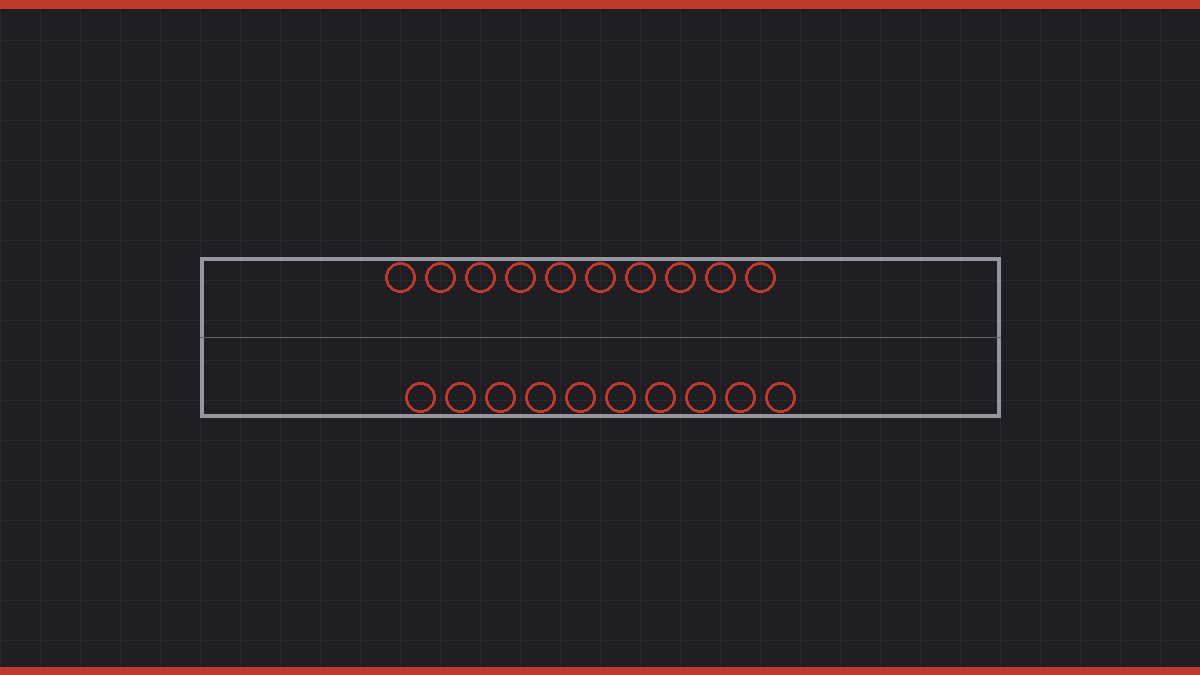

В подавляющем большинстве однофазных ТЭН одна нихромовая спираль. Она намотана на керамический сердечник из периклаза (спрессованного порошка MgO), который одновременно удерживает спираль и обеспечивает электрическую изоляцию при высокой теплопроводности. Два конца спирали выходят через торцы трубки и образуют клеммы для подключения.
Спираль изготавливают из нихромовой проволоки диаметром 0.3-2.5 мм в зависимости от мощности и требуемого срока службы. Тонкая проволока дешевле и компактнее, но окисляется быстрее. Проволока 1.0-1.5 мм в промышленных ТЭН может работать 10-15 лет при правильном режиме.
Марки нихрома и их характеристики
| Марка | Состав | Удельное сопротивление, Ом·мм²/м | Макс. рабочая температура, °C | Применение |
|---|---|---|---|---|
| Х20Н80 | 20% Cr, 80% Ni | 1.08-1.12 | до 1200 | Промышленные ТЭН, жёсткие условия, высокая температура среды |
| Х15Н60 | 15% Cr, 60% Ni, остаток Fe | 1.10-1.15 | до 1100 | Бытовые и полупромышленные ТЭН, водонагреватели, воздухонагреватели |
| Х23Ю5Т (фехраль) | 23% Cr, 5% Al, Fe | 1.30-1.40 | до 1350 | ТЭН для печей высокотемпературного отжига, не для водяных сред |
Х20Н80 остаётся основной маркой для большинства заказных ТЭН: предсказуемое сопротивление, хорошая жаростойкость, достаточный ресурс. Х15Н60 берут, когда нужно снизить стоимость и температурные условия позволяют.
Расчёт длины спирали
Вся математика строится на законе Ома и формуле сопротивления проводника.
Для ТЭН 3 кВт на 220 В: R = 220² / 3000 = 16.1 Ом
L = R × S / ρ
Где S = сечение проволоки (мм²), ρ = удельное сопротивление (Ом·мм²/м)
Пример: Х20Н80, d = 0.8 мм, S = π×(0.4)² ≈ 0.503 мм²
L = 16.1 × 0.503 / 1.08 ≈ 7.5 м
7.5 метров в трубке диаметром 8 мм — это реально. Шаг намотки около 3-4 мм, спираль укладывается плотно, не касаясь стенок трубки. Длина ТЭН при этом зависит от диаметра сердечника и самой спирали: типично 500-1000 мм на 3 кВт.
Когда применяют несколько нитей
Ситуаций, где нужно несколько спиралей в одной трубке, на практике несколько.
Трёхфазный ТЭН. В одну трубку укладывают три независимые спирали для подключения звездой или треугольником. Каждая питается от своей фазы. Такие ТЭН встречаются в промышленных проточных водонагревателях и печах, где нужна равномерная нагрузка по фазам.
Двухзонный ТЭН. Одна часть спирали нагревает зону активного нагрева, вторая создаёт поддерживающий нагрев у фланца. Управляются независимо через регуляторы или термопары. Применяется в прессах, пресс-формах для пластика, литейных установках.
Параллельное включение для увеличения мощности. Если нужна мощность выше той, что даёт одна спираль при доступном диаметре проволоки, включают две спирали параллельно.
Параллельное и последовательное включение: как меняется мощность
Параллельно: R_общ = R/2 = 16 Ом, P = 220²/16 = 3025 Вт (удвоение мощности)
Последовательно: R_общ = 2R = 64 Ом, P = 220²/64 = 756 Вт (вчетверо меньше)
Параллельное включение нескольких нитей используют, когда нужна большая мощность в ограниченном объёме и нельзя увеличить диаметр проволоки (сердечник уже максимальный). Последовательное включение применяется при необходимости снизить мощность ТЭН без его замены, например при переходе на пониженное напряжение питания.
Как это влияет на проектирование ТЭН под заказ
При изготовлении по чертежу нам нужны четыре параметра: напряжение питания, мощность, допустимая длина трубки, условия работы (среда, температура). Из них следует выбор диаметра проволоки, её марки, количества нитей и схемы подключения.
Например, ТЭН 6 кВт на 380 В трёхфазный рассчитывается иначе, чем 6 кВт на 220 В однофазный. В первом случае мощность на фазу 2 кВт, R = 380²/6000 = 24.1 Ом при схеме треугольник. Во втором R = 220²/6000 = 8.1 Ом, что требует либо очень короткой спирали из тонкой проволоки, либо параллельного включения двух нитей.
Нужен ТЭН с расчётом спирали?
Рассчитаем нихромовую нить под ваши параметры. Срок 7-14 рабочих дней, минималка 1 шт.
Оставить заявкуЧастые вопросы
Сколько нихромовых спиралей обычно внутри одного ТЭН?
В стандартном однофазном ТЭН одна спираль из нихрома, намотанная на керамический сердечник. Она проходит по всей длине трубки и подключается к двум выводам. Несколько спиралей применяют только в специальных конструкциях: двухзонных нагревателях, трёхфазных ТЭН или когда нужно разное удельное мощностное распределение по длине.
Какая разница между нихромом Х20Н80 и Х15Н60?
Х20Н80 содержит 20% хрома и 80% никеля, удельное сопротивление 1.08-1.12 Ом·мм²/м, рабочая температура до 1200°C. Применяется в промышленных ТЭН для жёстких условий. Х15Н60 содержит 15% хрома и 60% никеля (остаток — железо), удельное сопротивление 1.10-1.15 Ом·мм²/м, рабочая температура до 1100°C. Дешевле Х20Н80, подходит для бытовых и полупромышленных нагревателей.
Как рассчитать длину нихромовой спирали для ТЭН мощностью 3 кВт?
Для ТЭН 3 кВт на 220 В: сначала считаем нужное сопротивление R = U²/P = 220²/3000 = 16.1 Ом. Если берём Х20Н80 диаметром 0.8 мм (S = 0.5 мм²), удельное сопротивление ρ = 1.08 Ом·мм²/м, то длина L = R×S/ρ = 16.1 × 0.5 / 1.08 = 7.5 м. В трубку диаметром 8 мм такая длина укладывается с шагом намотки около 3-4 мм.
Что происходит, если подключить две нихромовые спирали параллельно?
При параллельном включении двух одинаковых спиралей общее сопротивление вдвое меньше, чем у каждой из них. При том же напряжении мощность вырастает вдвое. Например, если каждая спираль имеет R = 32 Ом, то параллельно они дадут R = 16 Ом, и ТЭН будет потреблять 220²/16 = 3025 Вт вместо 1512 Вт от одной спирали.
Зачем в ТЭН делают зонное разделение мощности?
Зонное разделение нужно, когда по длине ТЭН требуется разная температура. Например, в промышленных печах: зона предварительного нагрева с меньшей мощностью и зона выдержки с большей. Технически это реализуется либо двумя отдельными спиралями с разным сопротивлением, либо спиралью с переменным шагом намотки.
Как диаметр нихромовой проволоки влияет на срок службы ТЭН?
Чем больше диаметр проволоки, тем медленнее она окисляется и тем дольше служит. Проволока 0.3-0.5 мм применяется в маломощных ТЭН или бытовой технике, срок службы 3-5 лет. Проволока 1.0-2.5 мм применяется в промышленных ТЭН с высокой нагрузкой, срок службы 8-15 лет при соблюдении режима. При перегрузке срок службы сокращается в разы.
