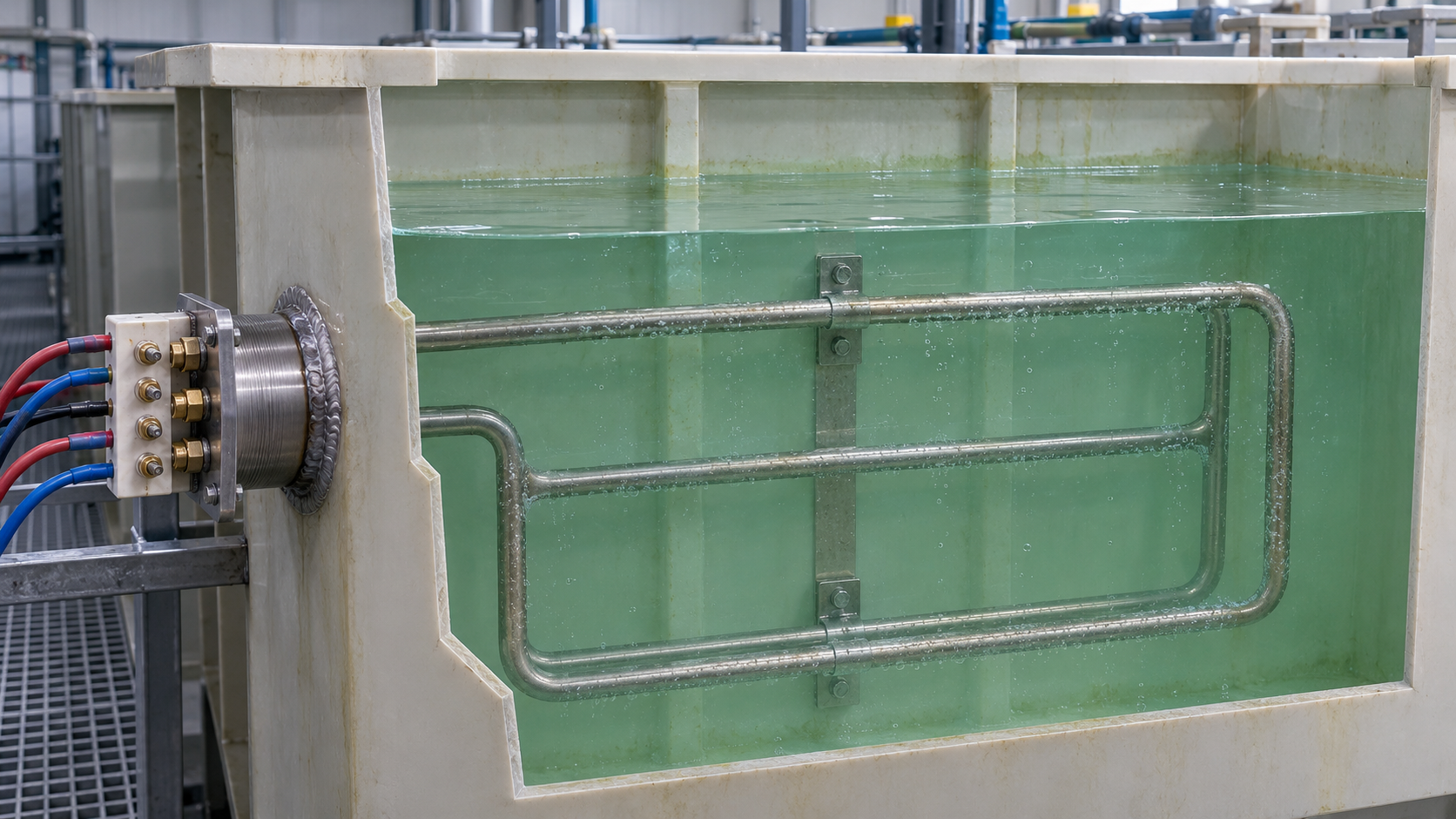

Нестандартные формы ТЭН: спираль, рамка, гребёнка — когда серийная трубка не решает задачу

Прямой трубчатый нагреватель — это база, но в реальном оборудовании он работает редко. Бак с мешалкой, гальваническая ванна, автоклав, экструдер — внутри каждого аппарата форма ограничена геометрией корпуса, перемешивающим устройством, загрузочным окном. Прямая трубка либо не вписывается в габарит, либо греет локально, оставляя застойные зоны. Решение — ТЭН в виде спирали, рамки или гребёнки, изготовленный под конкретные размеры узла.

Почему форма ТЭНа — инженерный параметр, а не вопрос эстетики

Серийные нагреватели рассчитаны на обобщённый случай: средняя плотность мощности, усреднённый поток жидкости. На производстве этого мало. Если прямая трубка опущена в ёмкость 10 м³ и закреплена на одном фланце, у противоположной стенки температура ниже на 15–20 °C. В масле при локальном перегреве ускоряется коксование, в гальванике — нарушается распределение температуры по поверхности деталей, в пищевой среде — появляется пригар.

Технолог и инженер теплотехник решают это геометрией. Нагреватель изгибают так, чтобы его активная зона повторяла контур бака или огибала мешалку. Так достигается равномерное тепловое поле и снижается накопление загрязнений на поверхности. Теплоотдача в этом случае зависит не только от мощности, но и от шага витка или расстояния между ветвями — это уже проектный расчёт, который невозможно решить подбором стеллажного ТЭНа в каталоге.

Три базовые конфигурации: спираль, рамка, гребёнка

В промышленности применяются три основные нестандартные формы. У каждой — свои ограничения по диаметру трубки, радиусу изгиба и варианту крепления.

Диаметр корпуса ТЭН-Миасс в таких конфигурациях — от 4 до 32 мм, длина активной части — от 30 до 6000 мм. Всё, что выходит за эти пределы, требует отдельной проработки техзадания.

Расчёт мощности под нестандартную форму

Форма не меняет физику. Основной параметр по-прежнему сопротивление спирали, которое определяется по простой формуле для одноэлементного нагревателя:

R = U² / P

где U — рабочее напряжение, P — требуемая мощность. Для трёхфазной сети 380 В с соединением звездой расчёт ведут по ветви:

I_линейный = P / (√3 × U_линейного)
R на ветвь = U_линейного² / P_элемента

Плотность мощности выбирают по среде: для воды с естественной циркуляцией — 4–6 Вт/см², для масла с принудительным перемешиванием — 2–3 Вт/см², для воздуха с высоким оребрением — 3–8 Вт/см². Форма влияет на теплосъём: у гребёнки с шагом 60–80 мм между ветвями теплоотвод лучше, чем у спирали с шагом 10 мм, поэтому допустимая плотность мощности для гребёнки выше на 10–15%.

Пример «было/стало»: гальваническая ванна 800 л

Было: два прямых ТЭНа по 12 кВт, закреплены на торце ванны. Перепад температуры между зоной у стенки и центром — 12 °C, пригар на поверхности труб, замена раз в 4 месяца.

Стало: гребёнка из 12 параллельных ветвей общей мощностью 24 кВт, зона нагрева распределена по всей длине ванны 1500 мм. Расчёт: при ΔT = 40 °C и времени прогрева 1,5 часа теплоёмкость раствора 800 л × 4,19 кДж/(кг·°C) ≈ 37200 кДж, требуемая мощность с учётом потерь — 24 кВт. Сопротивление ветви при схеме звезда: 380² / 12000 = 12,03 Ом. Допуск по ГОСТ 13268-88: мощность +5/−10%, сопротивление −4/+11%, поэтому итоговая проверка после изготовления выполняется замером сопротивления, а не мощности.

После замены перепад температуры сократился до 2 °C, срок службы той же оболочки AISI 304 (08Х18Н10) вырос до 14 месяцев.

Материалы оболочки и технология изгиба

При нестандартной геометрии материал трубки важен вдвойне: изгиб не должен нарушить целостность оболочки и уплотнение магнезитовой засыпки. Внутри ТЭНа — нихромовая спираль в периклазе, поэтому минимальный радиус изгиба зависит от диаметра и толщины стенки. Для трубки 8,5 мм радиус — не менее 20 мм, для 16 мм — не менее 35 мм. Соблюдение этого правила предотвращает выдавливание магнезита и короткое замыкание витков.

По умолчанию ТЭН-Миасс использует три материала:

• Сталь 10 — для воздуха, масла и неагрессивных жидкостей, когда поверхность не контактирует с кислотами и хлоридами.
• AISI 304 (08Х18Н10) — универсальный вариант для воды, пара и слабоагрессивных сред до 200 °C.
• Цельнотянутая труба 12Х18Н10Т — бесшовная нержавейка для пищевых производств, растворов органических кислот, сред с хлоридами в умеренной концентрации.

Чистый титан применяется редко — только для сильнокоррозионных сред: гальванические ванны хромирования, никелирования, морская вода. AISI 316 (10Х17Н13М2) и Inconel 600 (ХН78Т) назначают, когда температура оболочки превышает 250 °C или среда содержит активный хлор. Для стандартного водяного или масляного контура эти марки избыточны.

Как заказать ТЭН нестандартной формы по чертежу, фото или старому образцу

Задача формулируется за 15 минут, если у вас есть одно из трёх:

• Чертёж — внешние габариты, диаметр, длину активной зоны, шаг спирали или количество ветвей гребёнки.
• Фото — снимаете линейкой рядом с деталью, указываете общую длину, длину концов, диаметр трубки и резьбу.
• Старый ТЭН — отправляете образец, мы воспроизводим геометрию по факту и уточняем мощность по расчёту под среду.

Для фланцевого блока укажите установочный размер: G1.5", G2", G3", M48×2, M56×2 или M64×3. Это крупная резьба под ключ-шестигранник — она физически необходима, чтобы протянуть 6–12 петель в одну точку подключения. Если в вашем аппарате одиночный штуцер, тогда резьба — G1/2", G3/4", M14×1.5 или M22×1.5. Перепутать эти группы нельзя: в штуцер на 1/2 дюйма спираль на 3 кВт ещё войдёт, а вот гребёнка на 24 кВт — нет.

Срок изготовления типовой нестандартной формы — 5–10 рабочих дней. Партия — от 1 штуки, что важно при ремонте единичного оборудования, когда заказывать целую серию негде. Эта возможность — основное отличие от сетевого магазина с фиксированным ассортиментом: вы получаете мощность ровно под объём бака и длину ровно под габарит камеры, а не ближайшее большее из наличия.

Частые вопросы про ТЭН нестандартной формы

Инженеру, который столкнулся с неравномерным нагревом или отсутствием места под прямую трубку, нестандартная форма даёт третий путь: не подстраивать аппарат под нагреватель, а изготовить нагреватель под аппарат. Пришлите чертёж, эскиз или фото старого ТЭНа — рассчитаем мощность, шаг витков и материал оболочки под вашу среду, от партии в одну штуку.
