Не можем вытащить ТЭН из узкой камеры — как заказать по фото

Сушильная камера для древесины, духовая камера пресс-формы, котёл с обшивкой. ТЭН сгорел — это видно по тому, что температура не набирается, автомат выбивает или тестер показывает обрыв. Но чтобы вытащить нагреватель, надо снять три листа обшивки, открутить восемь болтов и разобрать половину конструкции. Иногда это занимает дольше, чем заказ нового ТЭН и его монтаж.

Хорошая новость: для изготовления точной замены нам не нужен образец в руках. Нужны параметры. И во многих случаях их можно снять по фото.

Почему фото работает

ТЭН — геометрически простая деталь. Трубка определённого диаметра, определённой длины, с изгибами по заданным радиусам. Если в кадре есть хоть один объект с известным размером, мы получаем масштаб и дальше вычисляем всё остальное. Погрешность при нормальной съёмке — 2-3 мм по длине, 0.5 мм по диаметру трубки. Для замены этого хватает в подавляющем большинстве случаев.

Проблема обычно не в точности, а в качестве фото. Размытый кадр через загрязнённое смотровое стекло, ракурс под углом, нет никакого масштабного объекта — вот что реально мешает.

Что и как фотографировать

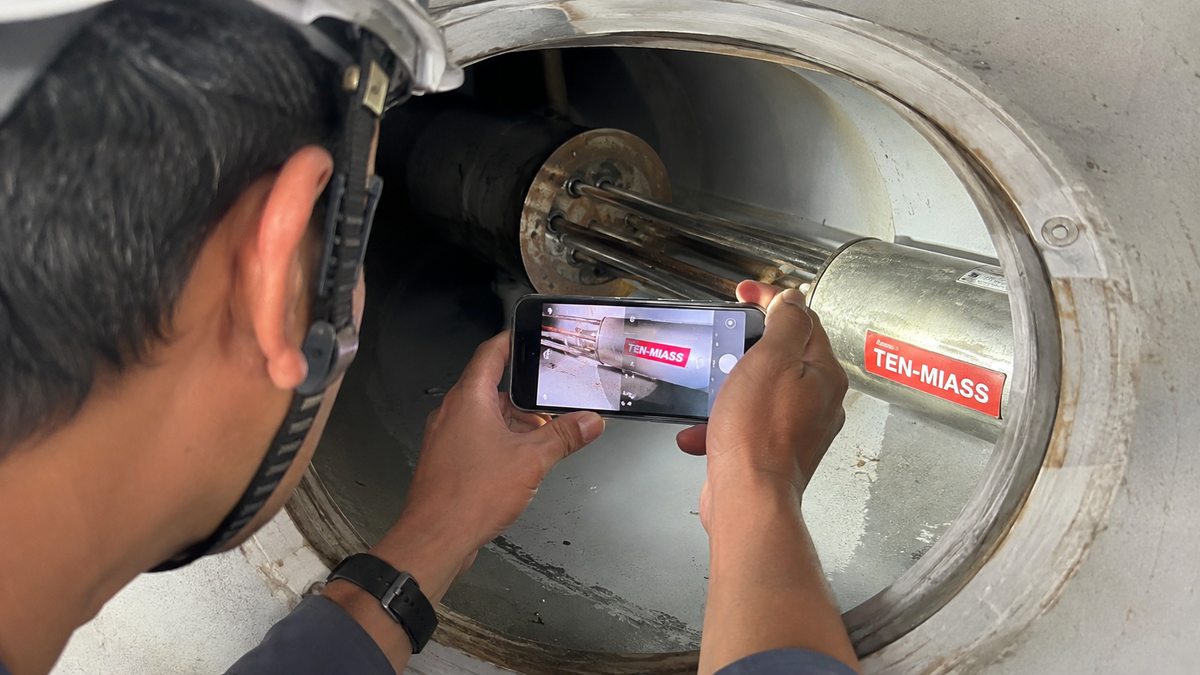

1. Положите линейку рядом с ТЭН. Если рука достаёт до нагревателя, можно просто прислонить металлическую линейку или рулетку с выдвинутой лентой. Это единственный масштаб, которому мы доверяем полностью. Если линейка не достаёт — на следующем шаге.
2. Сфотографируйте отверстие через которое снимаете. Заранее измерьте его диаметр штангенциркулем или рулеткой и запишите цифру. Это станет нашим масштабом вместо линейки.
3. Сделайте общий вид с максимально перпендикулярным ракурсом. Съёмка под углом искажает пропорции. Чем ровнее камера к ТЭН — тем точнее промеры. Снимайте с разных сторон если доступ позволяет.
4. Сфотографируйте место подключения крупно. Штуцер с резьбой, фланец, клеммный блок. По этому узлу мы определяем тип присоединения и диаметр трубки нагревателя.
5. Поищите маркировку на самой трубке. Иногда на ТЭН выбита мощность, напряжение, буква материала. Если видно — сфотографируйте отдельно. Это ускорит расчёт на порядок.

Когда фото недостаточно — что ещё помогает

Паспорт оборудования или технический формуляр. В нём почти всегда есть таблица комплектующих с типом нагревателя: мощность, напряжение, длина рабочей части. Если паспорта нет — ищите этикетку на корпусе с моделью и годом выпуска. По этим данным мы находим документацию на оборудование и берём оттуда спецификацию ТЭН.

Иногда на самом предприятии остались старые акты технического обслуживания или накладные на предыдущую закупку нагревателей. Любые цифры из этих документов — мощность, длина, напряжение, материал трубки — сокращают переписку вдвое.

Что мы делаем с вашими фото

Сначала прогоняем через реперные точки: размер отверстия как масштаб, пересчёт в реальные миллиметры. Затем определяем тип нагревателя, диаметр трубки (у нас диапазон 4-32 мм), длину и конфигурацию изгибов. По виду штуцера — тип присоединения. Если мощность видна в маркировке, берём её напрямую. Если нет — рассчитываем по объёму камеры и рабочей температуре.

По итогу высылаем эскиз с размерами и просим подтвердить. Только после согласования запускаем в производство. Срок изготовления — 7-14 рабочих дней, отгрузка СДЭК или ПЭК.

Присылайте фото в WhatsApp +7(919)405-21-39 или на почту ten-miass@mail.ru — разберём и скажем что нужно уточнить.
