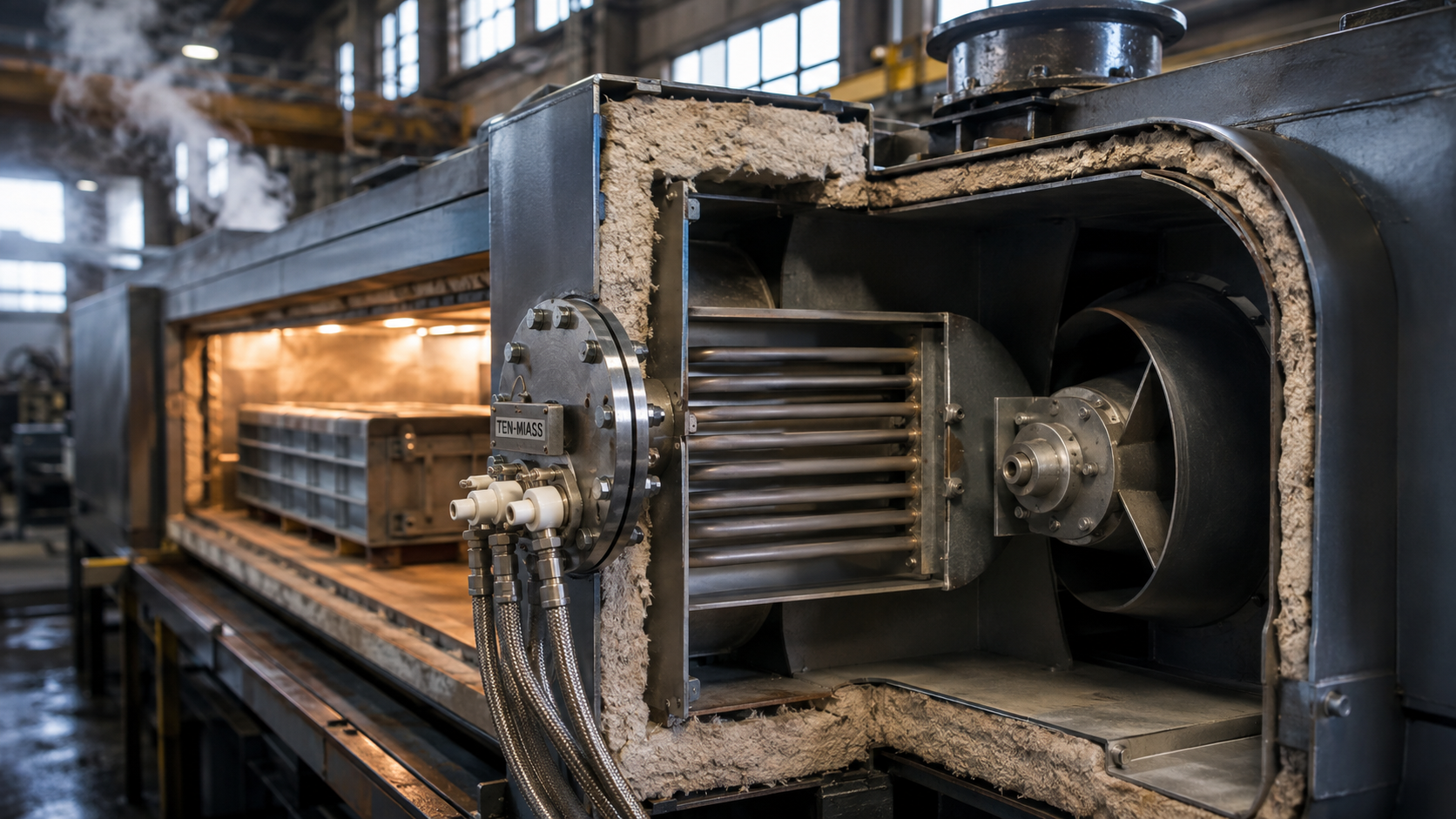

Трубчатые электронагреватели: насколько они хороши для промышленных задач?

Более 80% электронагревателей в промышленном оборудовании России — трубчатые (ТЭН). Причина не в традиции, а в сочетании параметров, которое не даёт ни один другой тип нагревателя: КПД до 99%, ресурс до 10 000 часов, возможность изготовления под конкретную геометрию и среду. По ГОСТ 13268-88 допуск по мощности составляет +5/−10%, что для сопротивления даёт несимметричный допуск −4/+11%. Разберём, где ТЭН действительно силён, где его правильно применять, и как получить от него максимум в вашем цехе, котельной или технологической линии.

Конструкция и сильные стороны: что делает ТЭН рабочим стандартом

Трубчатый нагреватель — это нихромовая спираль, помещённая в металлическую оболочку и изолированная спрессованным периклазом (магнезитом). При прохождении тока спираль нагревается до 600–900 °C, а оболочка передаёт тепло среде. Такая конструкция даёт четыре решающих преимущества:

• Высокая удельная мощность: до 4–6 Вт/см² на воздухе и до 15 Вт/см² в воде; при правильном подборе плотности мощности ТЭН не перегревается сам и не перегревает среду.
• Гибкость геометрии: диаметр от 4 до 32 мм, длина от 30 до 6000 мм, изгиб в любую форму — U-образную, W-образную, кольцевую, патронную; это позволяет разместить нагреватель в существующем корпусе без переделки.
• Устойчивость к средам: оболочку подбирают под химический состав — от обычной стали для воздуха до титана для гальванических ванн.
• Взрывозащищённое исполнение: ТЭН с оболочкой в стальной трубе и степенью защиты IP65/IP68 можно устанавливать во взрывоопасных зонах категории Ex-d.

В отличие от индукционных нагревателей, ТЭН не требует сложной электроники и работает от обычной трёхфазной сети 380 В. По сравнению с газовыми горелками он не даёт продуктов сгорания и не требует дымохода, поэтому его проще встроить в пищевые линии, медицинские автоклавы и сушильные камеры класса чистоты.

Где ТЭНы уступают другим решениям — и как это обходят

Было бы ошибкой считать ТЭН универсальным решением для всех задач нагрева. Слабые места у трубчатых нагревателей известны, и они решаемы:

• Температура оболочки. При нагреве воздуха выше 300 °C ТЭН начинает быстро окисляться, если используется обычная сталь. Решение — оболочка из AISI 321 (08Х18Н10Т) или Inconel 601 (ХН60ВТ) для высокотемпературных печей до 600–700 °C.
• Накипь и отложения. На открытой спирали в воде накипь снижает теплопередачу. У ТЭН с тубулярной оболочкой плотность мощности рассчитывают так, чтобы температура поверхности не превышала 80–90 °C на водяных средах — тогда накипь образуется минимально. Для жёсткой воды используют фланцевые ТЭН с чехлом из AISI 316 (10Х17Н13М2).
• Ограничение по мощности одного элемента. Один трубчатый элемент редко делают мощнее 10–15 кВт из-за плотности тока и нагрева спирали. Решение — блок-ТЭН из нескольких петель в одном фланце: до 90 кВт при диаметре фланца DN50–DN150. Это стандарт для блочно-модульных котельных и нефтеподогревателей.

Если ваша задача — нагрев масла, пара или газа под давлением, ТЭН остаётся лучшим выбором по соотношению цена/ресурс. Главное — не брать серийный нагреватель «с полки», а рассчитать плотность мощности и длину активной части под вашу среду и габариты аппарата.

Расчёт под задачу: формула и пример «было/стало»

Проектирование ТЭН начинается с электрического расчёта. Для одноэлементного нагревателя сопротивление определяется по формуле:

где U — рабочее напряжение (обычно 220 В или 380 В), P — требуемая мощность в ваттах. Для трёхфазной нагрузки, собранной звездой на 380 В, на каждый элемент приходится фазное напряжение ~220 В, поэтому сопротивление ветви рассчитывают как:

Например, для элемента 3 кВт в звезде: R = 380² / (3 × 3000) ≈ 16,1 Ом. Если подключить тот же элемент треугольником на 380 В, сопротивление должно быть 48,1 Ом — иначе ток будет втрое выше расчётного. На производстве всегда проверяют соответствие сопротивления паспорту перед монтажом: обесточить, снять перемычки, измерить омметром.

Пример из практики. В цехе по производству пластиковых труб использовали серийный ТЭН 6 кВт длиной 500 мм для нагрева масла в ванне. Масло прогревалось за 4 часа до 120 °C, производительность линии не устраивала. Мы пересчитали: при той же длине потребовалось 9 кВт, но с уменьшенной плотностью мощности с 8 до 4,5 Вт/см², чтобы масло не коксовалось на поверхности. Изготовили ТЭН с оболочкой из AISI 304 (08Х18Н10) и шагом спирали, увеличенным на 60%. Время выхода на режим сократилось до 2,5 часов, а межсервисный интервал вырос с 2 месяцев до полугода. Результат — рост производительности линии на 22% без замены корпуса ванны.

Такой подход — расчёт под объём бака, габариты шкафа и физико-химические свойства среды — и есть основное отличие изготовления по чертежу от покупки готового изделия. Серийный ТЭН почти никогда не совпадает с задачей по всем трём параметрам: мощность, длина и тип резьбы.

Материалы оболочки: что выбрать под вашу среду

Долговечность ТЭН на 70% определяется материалом оболочки. Ниже — таблица по средам, с указанием российских аналогов иностранных марок.

Для большинства задач — вода, пар, масло — достаточно AISI 304 (08Х18Н10) или бесшовной трубы 12Х18Н10Т. Титан и Inconel применяют точечно: титан для гальваники и хлоридов, Inconel для печей с температурой выше 400 °C. Не стоит переплачивать за нержавейку, если среда — чистый воздух или масло без примесей: здесь лучший ресурс даёт обычная сталь 10 при правильной плотности мощности.

Частые вопросы

Хватит ли ТЭНа на 380 В для нагрева проточной воды?
Да, если рассчитать мощность по расходу и ΔT. Для нагрева 1 м³/ч на 20 °C требуется ~23 кВт. ТЭН мощностью 24–30 кВт с трёхфазным подключением справится, но нужно учитывать температуру оболочки — для проточной воды лучше использовать несколько элементов по 6–8 кВт с плотностью мощности не выше 8 Вт/см².

Что делать, если заводской ТЭН постоянно перегорает?
Проверьте плотность мощности и материал оболочки. Если ТЭН перегорает по спирали — значит, мощность завышена для данной среды. Если разрушается оболочка — среда агрессивнее, чем предполагалось. Пришлите нам фото вышедшего из строя ТЭНа с размерами — восстановим геометрию и пересчитаем мощность под ваши условия, партия от 1 шт.

Какой тип резьбы у ваших блок-ТЭН?
Для блок-ТЭН (несколько петель в одном фланце) используем крупные резьбы G1.5", G2", G3", M48×2, M56×2, M64×3 — под ключ-шестигранник. Одиночные ТЭНы делаем с мелкими резьбами G1/2", G3/4", M14×1.5, M22×1.5.

Можно ли заказать ТЭН по образцу из другого оборудования?
Да, мы изготавливаем по образцу, по фото с линейкой или по чертежу. Диаметр корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм. Воспроизводим шаг спирали и материал оболочки, уточняем электрические параметры. Срок типового ТЭНа — 5–10 рабочих дней.

Какой КПД у трубчатого нагревателя?
Электрическая энергия преобразуется в тепло практически полностью, без потерь на излучение в окружающую среду (они минимальны при хорошей изоляции аппарата). Для расчётов можно принимать КПД 98–99% — выше, чем у газовых и паровых теплообменников.

Трубчатые электронагреватели остаются рабочим инструментом промышленного нагрева, если подходить к ним как к инженерной задаче: считать мощность, плотность тока, материал и геометрию. Обратитесь к нам для расчёта и изготовления ТЭН по вашему чертежу или техническому заданию — сделаем точно под вашу среду и габариты.
