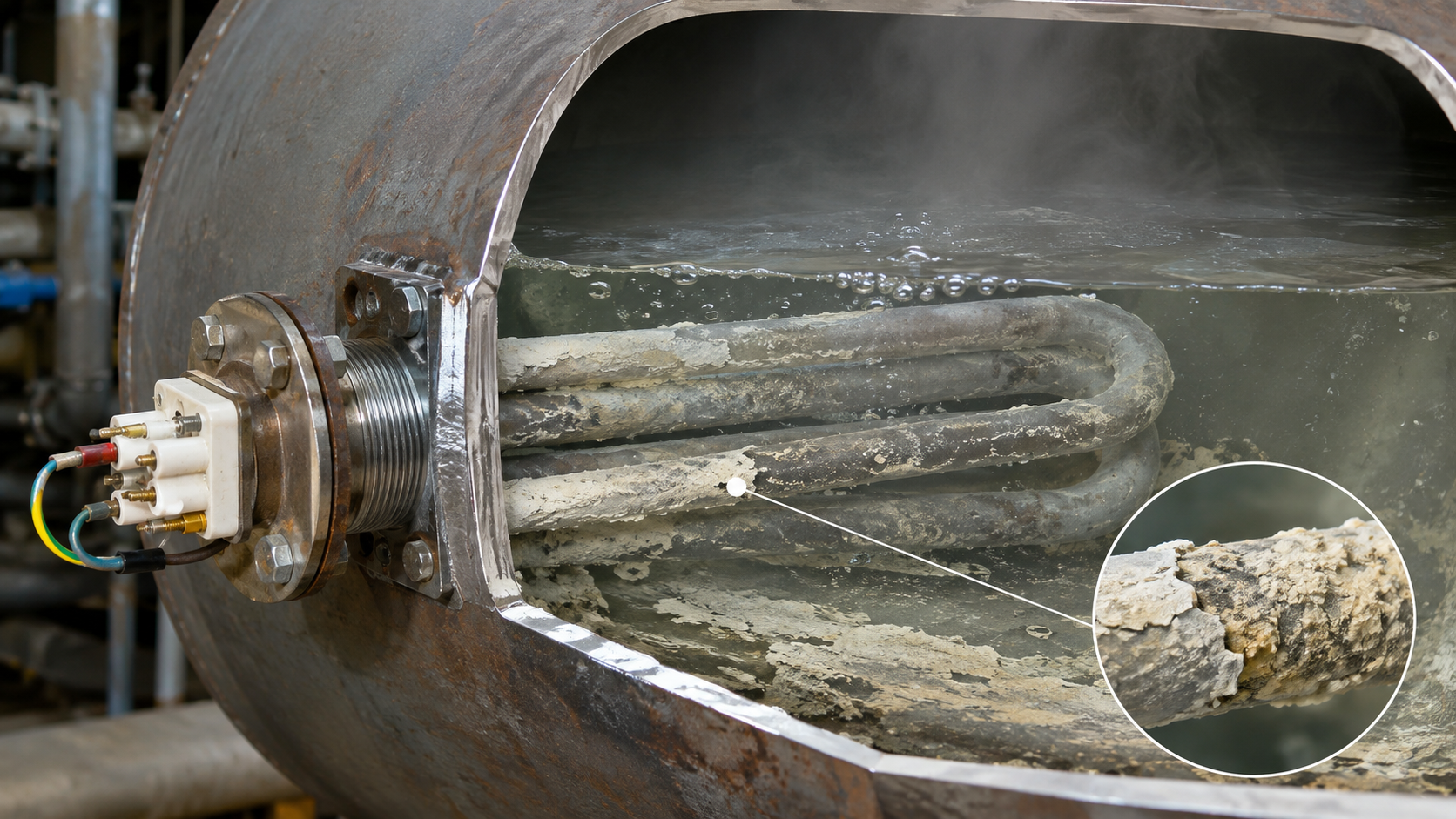

Накипь на ТЭНе: как часто чистить, чтобы не убить производственный нагреватель

Инженер-теплотехник или главный энергетик, эксплуатирующий трубчатые электронагреватели, сталкивается с накипью чаще, чем с выходом ТЭНа из строя по другим причинам. Слой отложений толщиной 1 мм снижает теплопередачу от спирали к воде на 10–15 %. При слое 3–5 мм температурный режим спирали нарушается, и нагреватель выходит из строя за 1–2 месяца непрерывной работы. Разберём, как часто чистить ТЭН, какие методы очистки не разрушают корпус и что заложить в конструкцию, чтобы чистить реже.

Что происходит с ТЭНом под слоем накипи

Накипь — это карбонаты кальция и магния с теплопроводностью 0,1–0,3 Вт/(м·К). У оболочки из стали 10 этот показатель — 45–50 Вт/(м·К). Разница в 150–500 раз. Теплу, которое выделяет нихромовая спираль через магнезитовую засыпку (периклаз), приходится пробиваться сквозь толстый слой отложений. Температура оболочки растёт, при превышении предела изоляция спирали в периклазе деградирует, происходит пробой на корпус или перегорание нихрома.

Ориентиры для практики:

• 1 мм накипи — температура стенки ТЭНа повышается на 20–30 °C;
• 3 мм накипи — стенка перегревается на 60–100 °C;
• 5 мм накипи — ресурс спирали сокращается в 3–5 раз.

Для ТЭНа из AISI 304 (08Х18Н10), работающего в воде до 100 °C, перегрев корпуса до 250 °C ещё терпим. А вот патронный нагреватель с удельной мощностью 8–15 Вт/см² разрушается за недели: при такой плотности мощности даже слой в 0,5 мм ведёт к перегреву спирали выше рабочего порога — 600 °C для нихрома.

Как часто чистить ТЭН: таблица для производственных сред

Периодичность чистки определяется жёсткостью воды и удельной мощностью нагревателя. Для серийных ТЭНов по ГОСТ 13268-88 допуск по мощности составляет +5/−10 %, поэтому фактические интервалы по воде можно рассчитать только по условиям конкретного узла. Ниже — усреднённые интервалы для промышленных контуров.

Таблица применима для водяных сред. В маслах и щелочных растворах накипь замещается маслянистыми отложениями и силикатными корками — там регламент составляется отдельно, по данным лабораторного контроля.

Чем очистить ТЭН от накипи без повреждения корпуса

Из трёх промышленных способов — химический, механический, гидродинамический — оптимальна химическая промывка. Она удаляет отложения с внутренней геометрии, к которой нет доступа щёткой.

Химическая промывка. Сульфаминовая кислота 3–5 % — стандарт для водяных ТЭНов с оболочкой из стали 10, AISI 304 (08Х18Н10) и цельнотянутой трубы 12Х18Н10Т. Раствор нагревают до 50–60 °C и прокачивают через бак с ТЭНом 1–2 часа. Время зависит от толщины слоя: для 1 мм достаточно 40 минут, для 3 мм — 2 часа. Для защиты углеродистой стали добавляют ингибитор коррозии — уротропин 0,3–0,5 % от массы раствора.

• Соляная кислота — под запретом для нержавеющих оболочек: вызывает питтинговую коррозию, после которой ТЭН разрушается за 1–2 цикла.
• Уксусная кислота — малоэффективна для промышленных мощностей: 3–5 % концентрация не растворяет многомиллиметровые карбонатные корки.
• Азотная кислота — допустима только для AISI 316L (03Х17Н14М2), для обычной стали 10 вызывает интенсивное травление.

Механическая чистка. Допустима мягкой нейлоновой или латунной щёткой по наружной поверхности трубки. Стальной шпатель оставляет царапины — в них концентрируется коррозия, и следующий слой накипи прикипает быстрее. Патронные ТЭНы длиной до 6000 мм не извлекают из канала без необходимости: при монтаже-демонтаже трубка изгибается, спираль в магнезите рвётся.

Гидродинамическая промывка. Струя воды 100–150 атм сбивает рыхлые отложения. Подходит для съёмных блок-ТЭНов с фланцем DN50–DN150. Плотный карбонатный слой этим способом не удаляется — только химией.

Обязательный порядок перед любой чисткой: обесточить узел, слить воду, снять перемычки с выводов, проверить сопротивление изоляции мегаомметром. После кислотной промывки бак заполняют чистой водой и прокачивают 15–20 минут — остатки кислоты на корпусе при следующем нагреве спровоцируют коррозию.

Как продлить интервал между чистками

Изменить конструкцию узла так, чтобы накипь образовывалась медленнее, можно ещё на стадии проектирования:

• Снизить удельную мощность. Для воды рекомендуемый диапазон — 3–6 Вт/см². При 10 Вт/см² поверхность нагревается значительно выше 100 °C, соли жёсткости кристаллизуются на стенке почти мгновенно.
• Выбрать правильную длину. ТЭН длиной 1000–3000 мм в том же баке даёт меньшую плотность теплового потока, чем короткий элемент той же мощности.
• Предусмотреть выемную конструкцию. ТЭН в гильзе или на фланце можно вынуть за час, не сливая содержимое бака и не останавливая производственный цикл надолго.
• Установить блок умягчения. Na-катионирование снижает жёсткость с 7 до 0,5 мг-экв/л. Интервал чистки вырастает с 2 до 6 месяцев.

Пример «было/стало». Технологический бак объёмом 2 м³, ТЭН 12 кВт, вода жёсткостью 6 мг-экв/л. Исходно нагрев от 20 до 90 °C занимает 1 ч 40 мин. Через 2 месяца работы на стенке 1,5 мм накипи: теплопередача падает на 20 %, время нагрева растёт до 2 часов. Перерасход из расчёта трёх циклов в смену — 50 кВт·ч за смену. Химическая чистка сульфаминовой кислотой раз в 2 месяца возвращает номинальную скорость нагрева и снижает оплату электроэнергии на 2–3 % общего потребления цеха.

Своевременная чистка важнее, чем «вечный» материал

Даже оболочка из AISI 316 (10Х17Н13М2) или титана под хлориды разрушается от перегрева, вызванного накипью. Толщина отложения 3 мм делает бесполезным выбор дорогого сплава: спираль сгорает при том же сценарии, что и у ТЭНа из стали 10. Регламент чистки под конкретную воду — фактор, который определяет ресурс нагревателя сильнее, чем марка металла. Если при проектировании узла известны объём бака, жёсткость воды и рабочая температура — мощность и геометрию ТЭНа рассчитывают под эти условия, а не под средние значения из каталога.
