Нагревательные элементы для горячеканальных систем: расчёт, материалы, типоразмеры

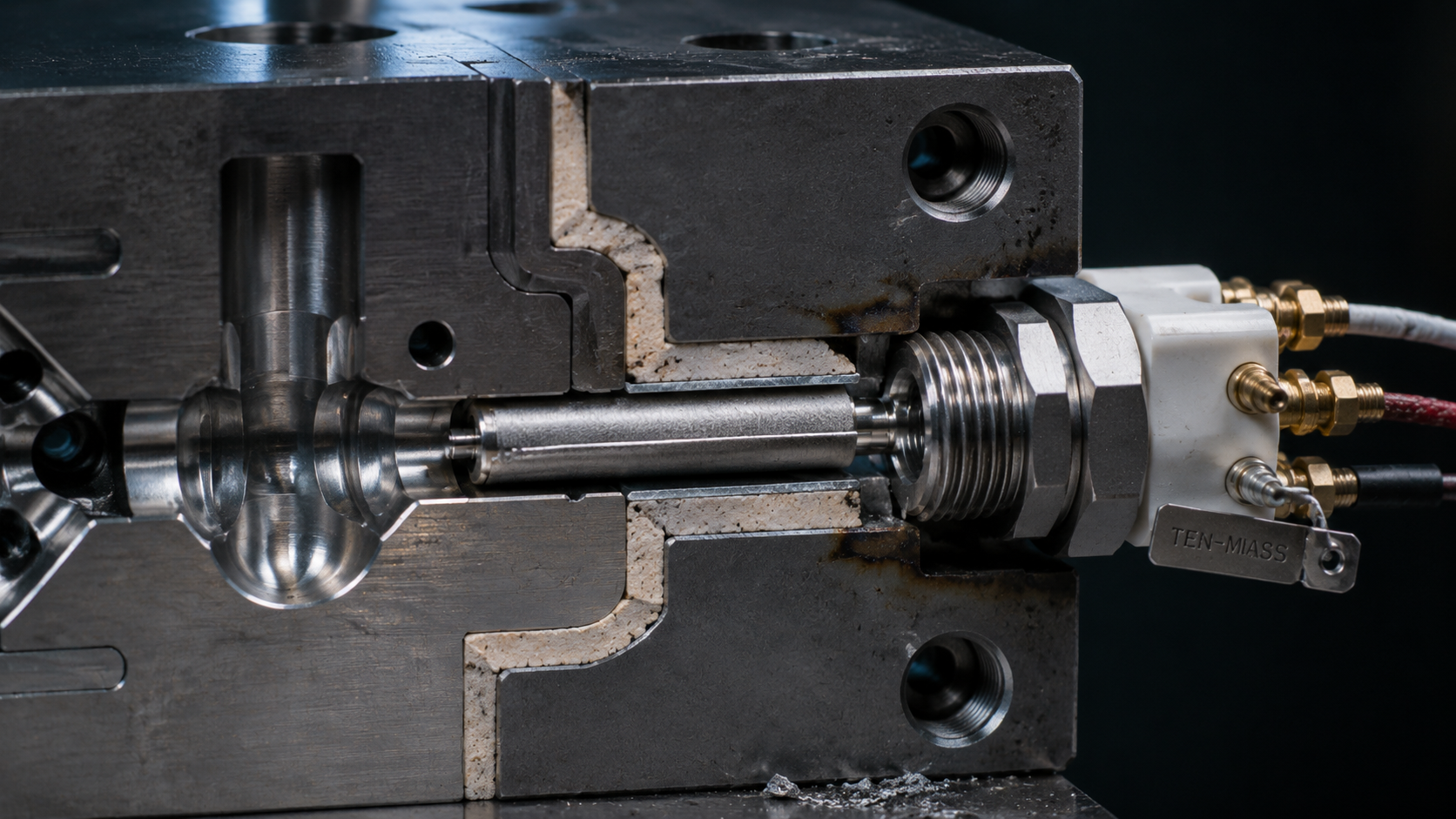

Горячеканальная система (Hot Runner) работает в режиме 200–400 °C с точностью поддержания температуры ±1–2 °C. От нагревателя в каждой зоне зависит стабильность вязкости расплава, давление впрыска и цикл литья. Патронный ТЭН здесь — не комплектующая, а расчётный узел: неверная мощность или длина зоны нагрева дают перегрев/недогрев канала, брак литника и рост себестоимости детали.

Почему серийный ТЭН редко подходит под горячеканальный блок

Каталожный нагреватель из розницы рассчитан на усреднённые условия: воздух, масло или воду. В горячеканальном блоке требования жёстче: плотность мощности ограничена 8–15 Вт/см², зона нагрева должна совпадать с геометрией канала, а вывод холодных концов — не попадать в зону температурной деформации. Поэтому на практике заказывают не «патронный ТЭН 250 Вт», а нагреватель под чертёж: с конкретным диаметром, длиной зоны нагрева, типом вывода проводов и термопарой.

Что можно подогнать под задачу при изготовлении по техзаданию:

• Диаметр корпуса — от 4 до 32 мм (типично для Hot Runner: 6,3 / 8,0 / 10,0 / 12,5 мм).
• Длина — от 30 до 6000 мм, зона нагрева делается ровно под длину канала.
• Мощность — рассчитывается по объёму стали блока, температуре расплава и циклу, а не берётся «ближайшей из каталога».
• Резьба и фланец — под посадочное место конкретной пресс-формы.

Серийный нагреватель мощностью 400 Вт при длине 60 мм даст плотность мощности ~17–20 Вт/см² — ресурс в горячеканальном блоке упадёт в разы. Изготовление по размерам решает проблему: та же мощность распределяется по большей длине, и удельная нагрузка остаётся в норме.

Расчёт сопротивления и мощности для зоны нагрева

Патронный ТЭН — активная нагрузка. Основной закон для одноэлементного нагревателя:

R = U² / P

где R — сопротивление нихромовой спирали в Ом, U — напряжение питания в В, P — заданная мощность в Вт.

Пример для типовой зоны горячеканального блока: ТЭН 500 Вт на 220 В → R = 220² / 500 = 96,8 Ом. Контроль этого значения при приёмке — быстрый способ отсеять брак: если омметр показал 90 Ом вместо 96,8 — мощность будет выше на 7 %, что критично для плотности мощности.

Трёхфазное подключение:

• Звезда на 380 В: на каждый ТЭН приходит фазное напряжение ~220 В. Сопротивление ветви R = U_линейного² / (3 × P_элемента). Для элемента 3 кВт: R = 380² / (3 × 3000) ≈ 16,1 Ом.
• Треугольник на 380 В: на каждый ТЭН приходит линейные 380 В. R = U_линейного² / P_элемента. Для элемента 3 кВт: R = 380² / 3000 ≈ 48,1 Ом.

Для горячеканальных блоков обычно достаточно однофазных зон 220 В с питанием от твердотельного реле (SSR). Трёхфазная схема применяется на больших блоках с суммарной мощностью более 5–7 кВт, когда требуется равномерная нагрузка на сеть.

Материалы оболочки и Thermocouple: что выдержит 400 °C

Внутри патронного ТЭНа — нихромовая спираль в магнезитовой засыпке (периклаз). Оболочка работает в двух режимах: передаёт тепло в тело блока и противостоит окислению при циклическом нагреве. Для горячеканальных систем применяют:

• Сталь 10 — для блоков с рабочей температурой до 250 °C, если среда сухая и нет агрессивных испарений.
• AISI 304 (08Х18Н10) — универсальный вариант для воды и пара до 200 °C, в Hot Runner — для зон до 300 °C.
• Цельнотянутая труба 12Х18Н10Т — под пищевые и агрессивные среды, выдерживает 350–400 °C при лучшей стойкости к окислению, чем AISI 304.
• Чистый титан — для химически активных сред (хлориды, кислоты); в литье полимеров применяется редко из-за стоимости.

Для контроля температуры внутри нагревателя или в теле блока используются термопары типа K (хромель-алюмель, до 1100 °C) и типа J (железо-константан, до 750 °C). В горячеканальных системах чаще ставят тип K, потому что он даёт линейную характеристику в рабочем диапазоне 200–400 °C. Если термопара встроена в ТЭН, её спай размещают в зоне максимальной температуры — обычно на расстоянии 5–10 мм от торца зоны нагрева.

Геометрия и допуски по ГОСТ 13268-88

ГОСТ 13268-88 регламентирует допуск по мощности +5 / −10 %. Для сопротивления это даёт несимметричный допуск −4 / +11 %. То есть купленный «на глаз» ТЭН может выдавать мощность на 10 % ниже заявленной — а для горячеканального блока это недогрев канала и брак деталей.

Проверка перед монтажом:

1. Обесточить блок, слить остатки расплава/воды (если канал охлаждается жидкостью).
2. Снять перемычки с выводов.
3. Омметром измерить сопротивление каждого ТЭНа.
4. Сравнить с расчётным значением по формуле R = U² / P.

Пример из практики. Заказчик из Магнитогорска прислал эскиз старого патронного ТЭНа для пресс-формы: диаметр 10 мм, длина нагреваемой зоны 80 мм, мощность 450 Вт, на 220 В, вывод — гибкие провода 300 мм. Расчётное сопротивление R = 220² / 450 = 107,6 Ом. Восстановили по размерам, спай термопары типа K разместили на расстоянии 10 мм от торца. Допуск по мощности ГОСТ 13268-88 — +5/−10 %, фактически изготовили с отклонением +2 %.

Таблица типовых размеров патронных ТЭН для Hot Runner

Для длины нагревательной зоны более 200 мм при диаметре 10 мм рекомендуется делить зону на два независимых нагревателя — это снижает тепловое расширение и упрощает замену. Диаметр 6,3 мм при длине более 100 мм требует проверки на жёсткость: при изгибающих нагрузках ТЭН может деформироваться, поэтому для длинных зон предпочтительны диаметры 8–12 мм.

Конструктивные требования к нагревателю для пресс-формы

В отличие от бытового водонагревателя, патронный ТЭН для горячеканального блока должен иметь:

• Точный диаметр посадки — допуск h7 (обычно минус 0,02–0,04 мм) для плотного контакта с отверстием блока; зазор в 0,1 мм снижает теплопередачу на 30 %.
• Холодные концы — зона без нагрева на выводе, чтобы провод не перегревался вблизи блока.
• Высокотемпературные выводы — стекловолокно или керамика, рассчитанные на 200–250 °C в зоне подводки.
• Маркировку — значение мощности, напряжения, сопротивления и номер партии для прослеживаемости. По ГОСТ 13268-88 допуск по мощности должен быть указан на корпусе или в паспорте.

При заказе партии от 1 шт по фото старого нагревателя важно указать место установки термопары: она может быть выведена в зоне нагрева или в холодной зоне. В большинстве пресс-форм термопара устанавливается в теле блока отдельно от ТЭНа, поэтому внутри патронного нагревателя её не требуется — но если блок спроектирован под совмещённый узел, экономия на термопаре обернётся сверлением дополнительного посадочного отверстия.

Типовые сроки изготовления по чертежу — 5–10 рабочих дней. Наибольшее время занимает не навивка спирали, а подбор трубы точного диаметра и опрессовка под нужный допуск.

Что проверить перед заказом нагревателя для горячеканальной системы

Возьмите старый ТЭН или его эскиз и укажите:

1. Полный диаметр и длину (в мм, с точностью до 0,1 мм для диаметра).
2. Длину зоны нагрева и длину холодных концов.
3. Напряжение питания (220 В или 380 В).
4. Нужную мощность — или параметры блока (масса, материал, температура), чтобы инженер пересчитал мощность сам.
5. Рабочую температуру поверхности — для выбора оболочки.
6. Тип вывода: провода, контакты под вилку, клеммы.

Если ТЭН вышел из строя, но есть его фото с линейкой — этого достаточно для восстановления геометрии. Мощность и материал уточняются по условиям: для PEEK-литья нужен Inconel 601 (ХН60ВТ), для обычного полипропилена достаточно AISI 304 (08Х18Н10). Серийный ТЭН редко совпадает с задачей сразу по трём параметрам: мощность, длина, диаметр. Индивидуальное изготовление решает задачу без компромиссов. Пришлите чертёж или фото — технолог подберёт диаметр, рассчитает мощность и укажет материал под вашу среду. Партия от 1 шт, срок типового нагревателя — 5–10 дней.
