Запрос пришёл чётко: нагреватель воды 220В, мощность 70 кВт. Первое, что нужно сказать до любого расчёта: такого нагревателя не существует в виде однофазного изделия. При напряжении 220В и мощности 70 кВт ток в сети составит:
I = P / U = 70 000 / 220 = 318 А
318 ампер на фазе. Для сравнения: вводной автомат в квартире рассчитан на 25-63 А. Сечение кабеля для 318 А по меди составит около 180 мм2 (несколько параллельных жил). Это не бытовой объект, это промышленный ввод. Работать с таким подключением будет однофазный трансформатор или специальная установка, но не стандартная розетка 220В.
Что на самом деле нужно: трёхфазная сеть 380В. Тогда 70 кВт делятся на три фазы по 23,3 кВт, ток на каждой фазе = 23300 / 220 = 106 А (при соединении в звезду) или 23300 / 380 = 61 А на фазу (в треугольник). Это уже реальные кабели и стандартная промышленная электрика.
Что нагреет 70 кВт за 3-5 часов
Теперь к практике. Если есть трёхфазный ввод и нужно нагреть воду мощностью 70 кВт, расчёт объёма бака выглядит так.
Формула теплового баланса: Q = c × m × ΔT, где c = 4187 Дж/(кг·°C), m -- масса воды в кг, ΔT -- разность температур.
Энергия, которую отдаёт ТЭН-блок 70 кВт за время t с КПД нагрева 95%:
E = 70 кВт × t × 0,95 × 3600 Дж/кВт·ч
Приравниваем к Q = c × m × ΔT и получаем объём воды (принимая плотность 1 кг/л):
V = (P × t × 0,95 × 3600) / (4187 × ΔT)
При нагреве от 10°C до 80°C (ΔT = 70°C):
| Время нагрева | Объём бака (от 10 до 80°C) | Мощность ТЭН-блока |
|---|---|---|
| 3 часа | ~2440 литров (2,4 куба) | 70 кВт |
| 4 часа | ~3260 литров (3,3 куба) | 70 кВт |
| 5 часов | ~4070 литров (4,1 куба) | 70 кВт |
Иначе говоря: ТЭН-блок 70 кВт предназначен для промышленного бака от 2,5 до 4 кубометров. Это небольшой котёл предприятия, система ГВС производственного цеха, горячее водоснабжение гостиницы или санатория.
Для сравнения: популярный бытовой бойлер на 200 литров обычно комплектуется ТЭН 2-3 кВт. Разница в мощности с рассматриваемым блоком -- в 23-35 раз.
Конструкция ТЭН-блока 70 кВт под воду
70 кВт трёхфазного ТЭН-блока обычно компонуется несколькими способами.
Вариант 1: 3 ТЭН по 23-24 кВт
Каждый ТЭН подключается к одной фазе. Итоговая мощность 3 × 23 = 69 кВт. Удобен при достаточном диаметре патрубка на баке (фланец от G2,5" до DN100 в зависимости от диаметра трубки).
Вариант 2: 9 ТЭН по 7,7 кВт (по 3 ТЭН на фазу)
Более равномерное распределение тепловой нагрузки, меньше удельная мощность на единицу площади трубки. Используется, когда нужна долгая работа с жёсткой водой или агрессивной средой.
Расчёт длины трубки
Удельная поверхностная нагрузка ТЭН в воде:
- Чистая вода без накипи: 4-6 Вт/см2
- Жёсткая или хлорированная вода: 2-3 Вт/см2
Пример: один ТЭН на 24 кВт при удельной нагрузке 6 Вт/см2 требует поверхности:
S = 24000 / 6 = 4000 см2
Для трубки диаметром 16 мм длина активной зоны:
L = 4000 / (3,14 × 1,6) = 796 см ≈ 8 метров
8 метров активной длины на один ТЭН мощностью 24 кВт -- это U-образная или W-образная трубка с несколькими изгибами. Именно так выглядят промышленные ТЭН-блоки для горячего водоснабжения.
При снижении удельной нагрузки до 3 Вт/см2 длина вырастает вдвое -- до 16 метров на один ТЭН. Это уже разумнее разбить на два ТЭН по 12 кВт.
Рассчитаем ТЭН-блок для нагрева вашего бака
Укажите объём бака, желаемое время нагрева и параметры питания. Изготовим за 7-14 дней.
Отправить заявкуМатериал оболочки ТЭН для воды
| Материал | Применение | Особенности |
|---|---|---|
| AISI 304 | Нейтральная водопроводная вода, чистая вода | Стандартный выбор для большинства объектов |
| AISI 321 (12Х18Н10Т) | Жёсткая вода, хлорирование, ГВС | Устойчив к межкристаллитной коррозии, рекомендован для ГВС |
| Латунь | Техническая вода без хлора | Не использовать в хлорированных системах и ГВС |
| Медь | Питьевые бойлеры, нагрев котловой воды | Мягкий материал, несовместим с нержавеющими фланцами без прокладки |
Для большинства систем ГВС предприятий оптимален AISI 321. Материал изначально разрабатывался для сварных конструкций, работающих в агрессивных средах при повышенных температурах.

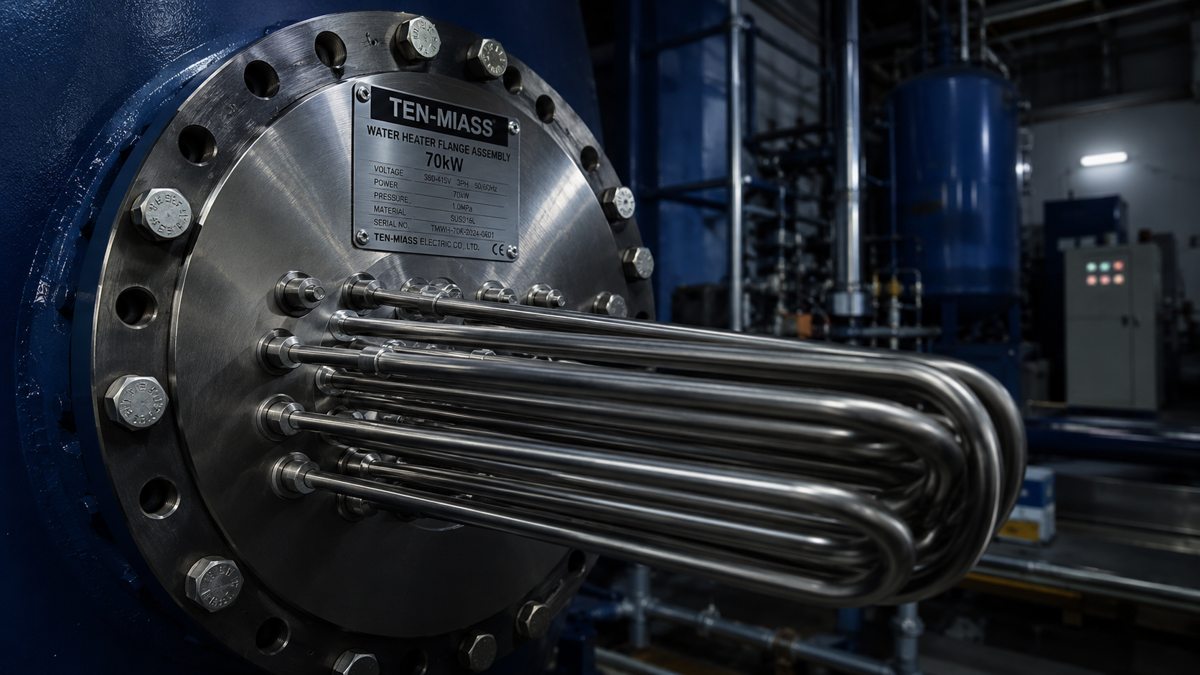

Фланцевый узел: как крепить ТЭН-блок
70-киловаттный блок монтируется через фланец на баке или котле. Типичные варианты:
- Фланец стальной или нержавеющий DN80-DN100, PN10 -- для блоков из 3 ТЭН диаметром 18-26 мм
- Фланец DN150 -- для многоэлементных блоков из 9 ТЭН
- Под резьбовой штуцер G2"-G2,5" -- менее распространённый вариант для компактных блоков
Прокладка между фланцем и патрубком бака: паронит ПОН-Б или PTFE при температурах до 80°C, графлекс или спирально-навитая при температурах до 200°C.
Что нужно сообщить для расчёта
Чтобы рассчитать ТЭН-блок под конкретную задачу, нам нужны:
- Объём бака (литров или кубометров)
- Начальная и конечная температура воды
- Желаемое время нагрева (часов)
- Параметры питания: три фазы 380В или другое
- Качество воды: жёсткость (мг-экв/л), наличие хлора, открытая/закрытая система
- Способ монтажа: фланец (DN?), резьба, погружной
По этому набору данных за один день подготовим расчёт мощности, выбор материала и конструкцию фланцевого узла.
