Нагреватель SUEVIA 24В 180Вт для автопоилки животных: как подобрать замену

Через нагреватель SUEVIA 180 Вт на 24 В течёт 7,5 А, для бытовой розетки это многовато, но в поилке для скота напряжение специально понижено с 220 до 24 В трансформатором. Сопротивление исправного элемента по ГОСТ 13268-88 держится в коридоре 3,05–3,56 Ом. Точный каталожный номер SUEVIA мы не называем: модельный ряд у таких элементов большой, и совпадение по мощности ничего не говорит о диаметре гильзы и разъёме. Дальше разберём, как считать замену по фактическим размерам.

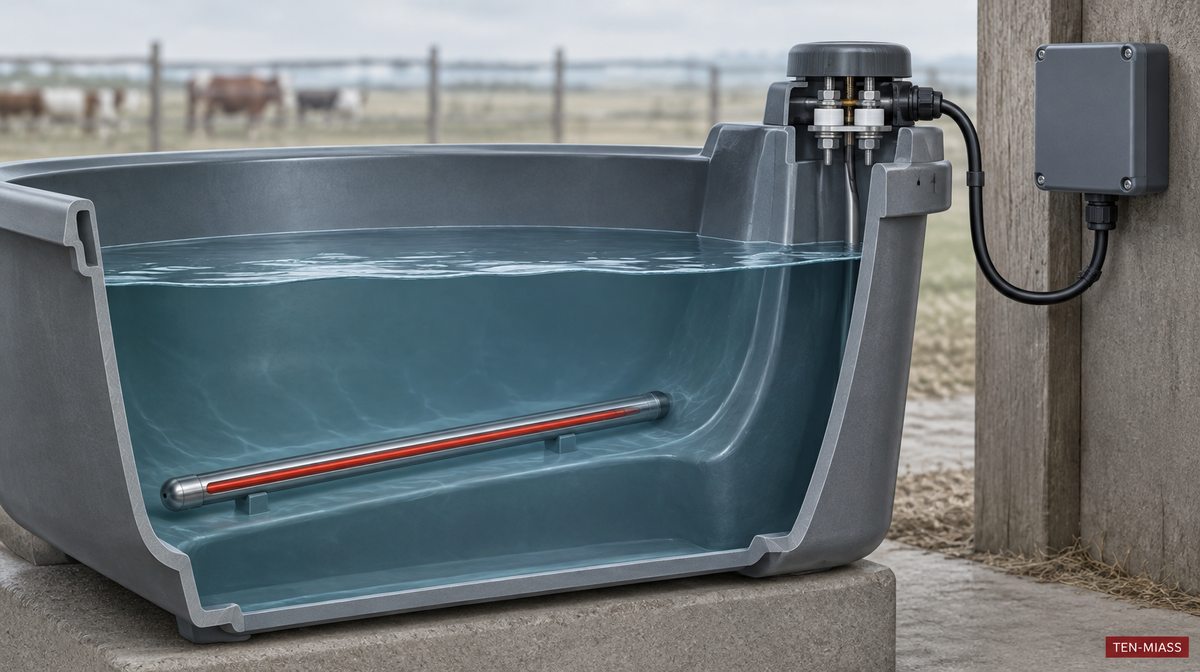

Погружной нагреватель в баке автопоилки: трубка под водой, клеммы и трансформатор на сухой стороне

Зачем в поилке 24 В, если розетка в коровнике на 220

Автопоилка стоит на бетонном полу, который почти всегда влажный: животное пьёт, расплёскивает, моет морду. Корпус поилки металлический или с металлическими деталями, и скот касается его мордой по десять раз в день. Если нагреватель в такой конструкции питается напрямую от 220 В и повреждается изоляция, по влажному полу и мокрому корпусу потечёт ток, опасный и для животных, и для человека, который чистит поилку.

Поэтому производители автопоилок, включая SUEVIA, ставят в зону воды низковольтный элемент: 12, 24 или 36 В, а понижает напряжение отдельный трансформатор, вынесенный в сухое и недоступное для скота место. При пробое изоляции элемента 24 В ток через тело неопасен, в отличие от 220 В.

Что внутри нагревателя SUEVIA 180 Вт

Это трубчатый элемент: нихромовая спираль в оболочке, засыпка магнезитом для изоляции и теплопередачи, снаружи оболочка из нержавеющей стали (для контакта с водой, которую пьют животные, по умолчанию берут AISI 304, она не реагирует с водой и не даёт привкуса). Трубка целиком погружена в бак с водой. Контактные выводы, провода или штекер, выходят через сухую сторону крышки бака, туда, где их не достать мокрой мордой.

Мощности в этом низковольтном ряду обычно от 60 до 300 Вт, зависят от объёма бака поилки и температуры в помещении. 180 Вт это средний вариант для бака на 10–20 литров в неотапливаемом, но закрытом помещении (свинарник, коровник).

Параметры элемента и допуск по ГОСТ

ГОСТ нормирует допуск именно по мощности, не по сопротивлению, поэтому коридор несимметричный: нижняя граница мощности (−10 %) даёт верхнюю границу сопротивления, и наоборот. Если мультиметр на обесточенном и отключённом от трансформатора элементе показывает заметно больше 3,56 Ом, часть нити уже выгорела. Меньше 3,05 Ом с запасом похоже на замыкание витков внутри: элемент тогда работает на максимуме непрерывно, точного подогрева воды уже не получится.

Расчёт: за сколько нагреется вода в баке поилки

Формула мощности нагрева: P = 0,00116 × V × ΔT / t, где V это объём в литрах, ΔT это на сколько градусов нужно поднять температуру, t это время в часах, P это мощность в кВт.

Для бака на 15 литров, который нужно прогреть на 20 °C элементом 180 Вт (0,18 кВт):

t = 0,00116 × 15 × 20 / 0,18 = 1,93 ч ≈ 1 ч 56 мин

Это время без учёта тепловых потерь через стенки бака и остывания от холодного воздуха вокруг: на практике нагреватель поддерживает температуру непрерывно, компенсируя постоянные потери тепла. Если в вашем случае элемент не успевает держать воду от замерзания, часто дело не в самом нагревателе: бак слишком большой для 180 Вт, либо корпус поилки плохо утеплён и тепло уходит быстрее, чем элемент успевает его давать.

Почему мы не называем каталожный артикул SUEVIA

Модельный ряд низковольтных нагревателей для поилок большой: отличаются диаметром гильзы, длиной погружной части, типом разъёма (клеммы, штекер, прямые провода определённой длины) и даже формой крышки под конкретный бак. Совпадение по напряжению и мощности (24 В, 180 Вт) ничего не говорит о том, подойдёт ли элемент физически в ваш корпус. Названный «на глаз» артикул с большей вероятностью окажется неправильным по разъёму или длине, чем точным аналогом.

Вместо подбора по каталогу мы делаем нагреватель по вашим фактическим размерам, и это не медленнее, а точнее.

Что прислать для расчёта точной замены

• Фото бирки элемента, если маркировка ещё читается (напряжение, мощность, иногда серия)
• Диаметр трубки и длину погружной части (по старому элементу или по внутреннему размеру бака)
• Как элемент крепится в крышке бака: резьба, прижимная гайка, герметичный ввод
• Тип подключения: клеммы под винт, штекерный разъём, длина свободных проводов
• Напряжение трансформатора, который сейчас стоит (12, 24 или 36 В, встречаются все три)

Типичные неисправности

Низковольтные серии для поилок: не только 24 В

В поилках для скота и птицы встречаются все три низковольтных стандарта, работают они одинаково. Разница только в токе и сечении проводов от трансформатора:

Если в хозяйстве несколько поилок разных производителей, проще унифицировать под 24 В: трансформатор и провод одного типа закрывают весь парк, не нужно держать запасные элементы под три напряжения.

Ошибка, которая стоит дороже самого нагревателя

Самая частая ошибка: ставить элемент на 220 В «временно», пока не найдётся замена на 24 В, рассуждая «дотянет до весны». Корпус бака и разводка поилки не рассчитаны на сетевое напряжение в зоне воды: нет той степени защиты, которую даёт заводская низковольтная схема. Экономия на одном элементе и трансформаторе не стоит риска для животных и персонала. Если нужной замены нет на складе, лучше временно включить обогрев воздуха вокруг бака, чем менять логику безопасности поилки.

Частые вопросы

Похожие темы: ТЭН для фермы: обогрев птичников, свинарников, коровников, низковольтные ТЭНы 12В и 24В: где применяются и незамерзающие поилки для скота и птицы от солнечных панелей.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
