Аналог оребрённого нагревателя 1GIK8BL33001 — подбор и изготовление
Артикул 1GIK8BL33001 встречается в заявках от снабженцев промышленных предприятий. Как правило, это оребрённый нагреватель зарубежного производства — чаще всего Backer (Швеция). Оригинал либо снят с поставок, либо стоит вдвое дороже отечественного аналога. Рассказываем, как его подобрать и заказать изготовление.
Что такое оребрённый нагреватель

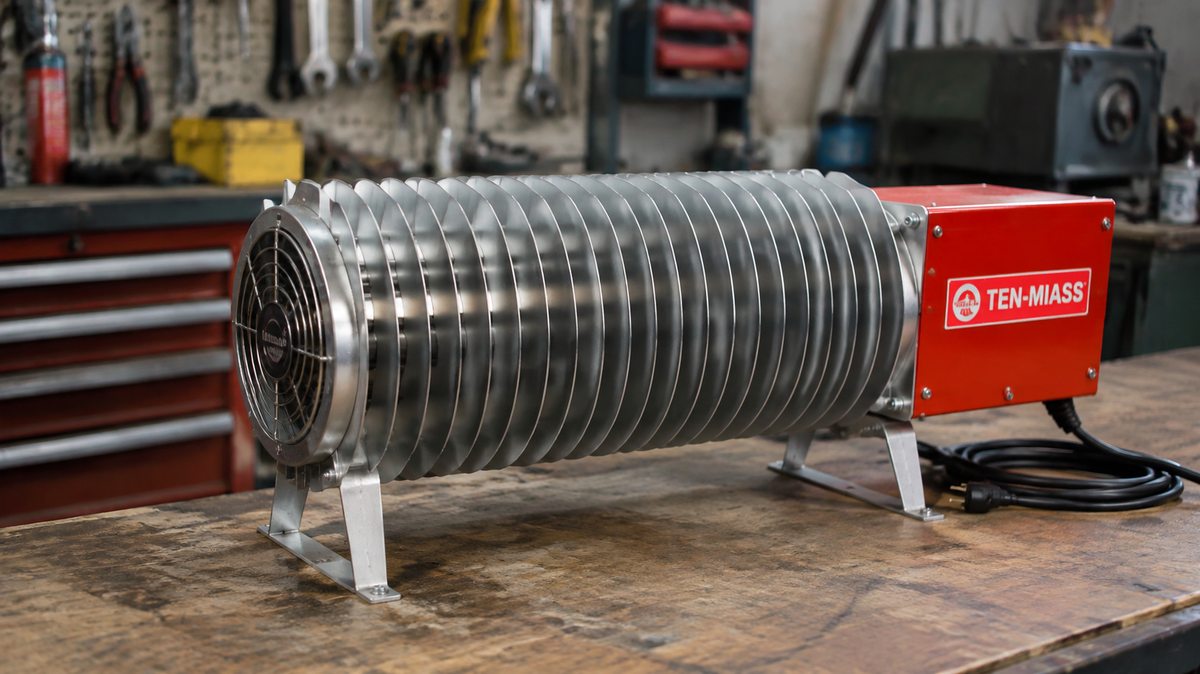

Это обычный трубчатый электронагреватель (ТЭН), на который насажены алюминиевые пластины-рёбра с шагом 2–6 мм. Рёбра увеличивают площадь контакта с воздухом в 5–8 раз по сравнению с голой трубкой. В результате тот же нагревательный элемент отдаёт воздуху значительно больше тепла при той же температуре поверхности трубки.
Трубка нагревателя — нержавеющая сталь диаметром 8, 10 или 13 мм. Рёбра — штампованные алюминиевые пластины. Их нанизывают на трубку и затем обжимают, чтобы обеспечить плотный тепловой контакт. Мощность оребрённого ТЭН обычно от 400 Вт до 6 кВт, напряжение 220 В или 380 В.
Где применяют оребрённые нагреватели
Основная область — воздушный нагрев. Конкретнее:
- Калориферы — нагрев приточного воздуха в вентиляционных системах.
- Тепловые завесы над воротами и дверными проёмами на производстве и складах.
- Сушильные камеры — древесина, лакокрасочные покрытия, порошковая покраска.
- Конвекторы в промышленных помещениях с высокими потолками.
- Нагрев технологического воздуха в продувочных установках и стендах испытаний.
Почему артикул 1GIK8BL33001 не поможет при поиске замены
Артикул производителя кодирует тип нагревательного элемента, длину, мощность и конфигурацию по внутренней системе Backer. Российские дистрибьюторы могут не иметь расшифровки, а сам Backer прекратил поставки в ряд регионов. Даже если артикул известен, официального аналога с идентичным кодом на рынке нет.
Правильный путь: снять старый нагреватель, измерить его физические параметры и заказать изготовление по этим данным. Готовый аналог встанет на то же место, потому что его делают под ваши размеры, а не под чужой артикул.
Что нужно измерить для заказа аналога
Прежде чем звонить нам, снимите нагреватель и запишите следующие параметры:
| Параметр | Что измерять / где смотреть | Пример |
|---|---|---|
| Мощность | Шильдик на нагревателе или маркировка на корпусе | 2000 Вт / 2 кВт |
| Напряжение | Шильдик: 220 В или 380 В | 230 В |
| Длина трубки (активная) | Рабочая длина с рёбрами, без концевых выводов | 600 мм |
| Полная длина нагревателя | От конца до конца вместе с выводами и штуцерами | 760 мм |
| Диаметр трубки | Внешний диаметр металлической трубки | 10 мм |
| Шаг рёбер | Расстояние между соседними пластинами | 3 мм |
| Размер пластин (В x Ш) | Высота и ширина одной рёбристой пластины | 60 x 60 мм |
| Тип вывода / крепление | Фланец, резьба, зажим, гайка — сфотографируйте концы | М4 резьба |
| Форма нагревателя | Прямой, П-образный, U-образный | Прямой |
Если шильдик сгорел или стёрся, мощность можно рассчитать по цепи: измерить ток клещами при работе. Мощность (Вт) = ток (А) умножить на напряжение (В). Это даст отправную точку.
Как мы изготавливаем аналог
ТЭН-Миасс делает трубчатые нагреватели с 2017 года. Производство полного цикла в г. Миасс: намотка нагревательного элемента, протяжка трубки, опрессовка, обжиг, контроль сопротивления изоляции.
Оребрение — стандартная операция на нашем производстве: алюминиевые пластины нанизываем на готовую трубку и обжимаем. Шаг рёбер, высоту и ширину пластин выбираем под ваши требования или под размеры снятого нагревателя.
Срок изготовления: 7–14 рабочих дней с момента согласования параметров. Минимальный заказ: 1 штука. Если оборудование стоит из-за одного нагревателя, это не проблема.
Пришлите фото и размеры снятого нагревателя — рассчитаем стоимость аналога в течение рабочего дня.
Заказать аналог нагревателя
