Чаще всего из строя выходит именно нагревательный элемент, а не корпус. Это физика: корпус из стали или нержавейки работает десятилетиями, а спираль внутри ТЭНа деградирует от термоциклов, окисления, перегрева. Типичная ситуация в цехе: пресс-форма, экструдер или промышленный водонагреватель встал. Главный механик разбирает узел и видит, что корпус (муфта, гильза, блок) целый, а ТЭН-патрон внутри сгорел. Новый нагреватель в сборе от поставщика оборудования стоит 8-15 тысяч и едет три недели. Патрон на замену делается за 7-14 дней и обходится в 1,5-3 тысячи рублей.
Как устроен нагреватель с вставным ТЭН

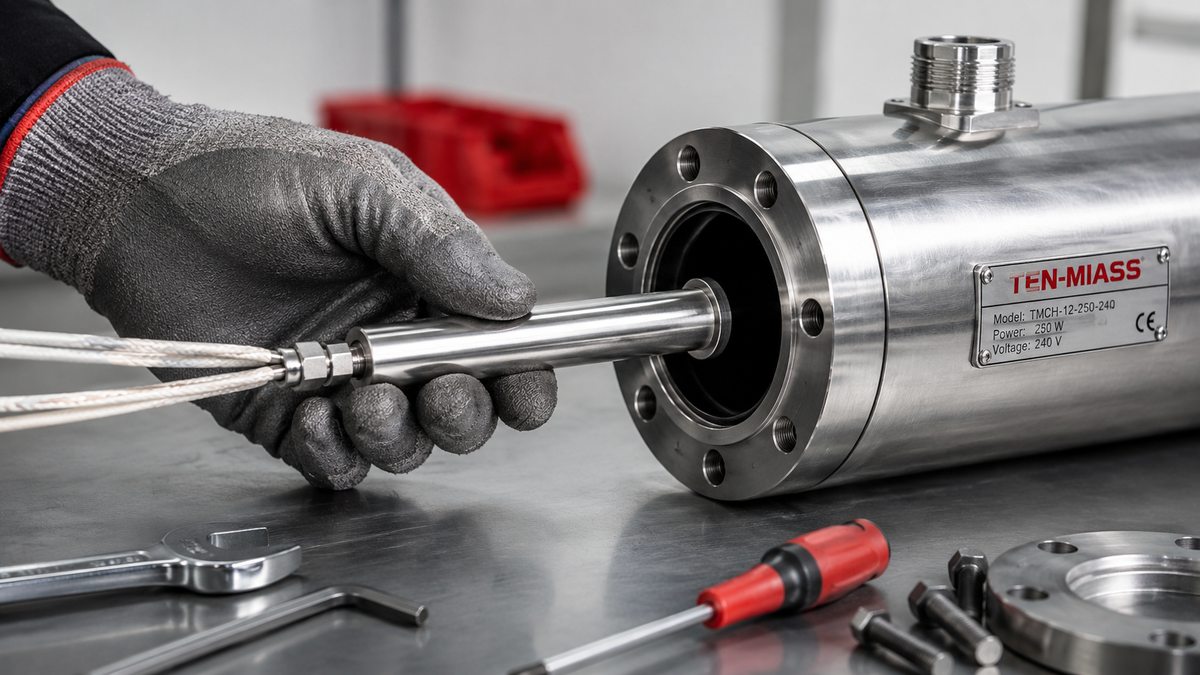

В промышленных нагревательных узлах конструкция чаще всего двухсоставная: корпус (его и называют муфтой, гильзой или блоком) плюс вставной нагревательный элемент. Корпус обеспечивает механическое крепление к оборудованию, теплообмен с нагреваемой средой и электрическую изоляцию снаружи. ТЭН-патрон внутри генерирует тепло.
Патронные ТЭН, которые идут в такие корпуса, делаются диаметром от 6 до 32 мм, длиной от 50 до нескольких сотен миллиметров. Оболочка под воздух, масло, сухой нагрев обычно из стали 10 (углеродистая). Для водяных сред и пара берут нержавейку AISI 304 или 08Х18Н10. В пищевых узлах и при работе с агрессивными средами идёт цельнотянутая 12Х18Н10Т.
Что нужно замерить для заказа
Если старый ТЭН сохранился (даже сгоревший), замерить его штангелем занимает три минуты. Если нет, меряем само посадочное отверстие в муфте.
| Параметр | Что мерить | Зачем |
|---|---|---|
| Наружный диаметр патрона | Штангель по трубке ТЭН или по посадке в корпусе | Должен войти в гнездо с нужным зазором |
| Полная длина | От торца до конца хвостовика с выводами | Чтобы ТЭН встал на место без подрезки |
| Активная длина | Рабочая зона без холодных хвостовиков | Определяет погонную нагрузку и реальный нагрев |
| Тип и диаметр выводов | Штырь, резьба, клемма, диаметр | Совместимость с существующей проводкой |
| Мощность и напряжение | С бирки оборудования или расчётно | Задаёт удельную нагрузку на витки спирали |
Типы посадки: скользящая, резьбовая, прессовая
От типа посадки зависит, как патрон фиксируется в корпусе и насколько хорошо передаёт тепло.
Скользящая с прижимом. Патрон входит в гнездо с небольшим зазором и поджимается пружиной или зажимной гайкой. Монтаж и демонтаж простой, теплопередача через зазор немного хуже. Типично для оборудования, где ТЭН меняют регулярно.
Резьбовое крепление. На хвостовике ТЭН нарезана резьба, патрон вворачивается в гнездо. Фиксация жёсткая, зазор минимальный. Встречается в сварочных и заливочных машинах, экструдерах.
Прессовая посадка H7/h6. Патрон запрессовывается в корпус с натягом. Теплопередача максимальная, разобрать без спецоснастки сложно. Используется в пресс-формах, где нужен точный температурный контроль.
При заказе замены нужно указать, какой тип у вас. Если неизвестно, пришлите фото посадочного узла, разберёмся вместе.
Как проверить ТЭН мультиметром
Прежде чем заказывать замену, стоит убедиться, что причина именно в ТЭН, а не в подводящих кабелях или термостате. Мультиметр в режиме омметра даёт ответ за 30 секунд.
Считаем ожидаемое сопротивление: R = U² / P. Для ТЭН мощностью 1 кВт на 220 В это 220² / 1000 = 48,4 Ом. Для 2 кВт на 220 В получаем 24,2 Ом. Для 3-фазного на 380 В мощность делится на 3 фазы, считается иначе.
| Мощность ТЭН | Напряжение | Ожидаемое сопротивление |
|---|---|---|
| 0,5 кВт | 220 В | 97 Ом |
| 1 кВт | 220 В | 48 Ом |
| 1,5 кВт | 220 В | 32 Ом |
| 2 кВт | 220 В | 24 Ом |
| 3 кВт | 220 В | 16 Ом |
Допуск по сопротивлению обычно плюс-минус 10%. Если прибор показывает «OL» или бесконечность, спираль оборвана. Если показывает ноль или единицы Ом, скорее всего короткое замыкание витков. Оба случая: ТЭН под замену.
Дополнительная проверка: измеряем сопротивление между любым выводом и металлическим корпусом трубки. В рабочем ТЭН это должно быть не менее 0,5 МОм (лучше от 1 МОм). Если меньше, изоляция пробита, замена обязательна, даже если спираль формально цела.
Нужен ТЭН для замены в вашей муфте? Пришлите старый нагреватель или его замеры, изготовим за 7-14 дней.
Отправить заявкуЧастые вопросы
Чек-лист: замеры для заказа патронного ТЭН
- Наружный диаметр патрона (штангелем по трубке)
- Полная длина от торца до конца выводов
- Активная длина (рабочая зона без холодных хвостовиков)
- Тип выводов: штырь / резьба / клемма, диаметр выводов
- Мощность в кВт (с бирки оборудования)
- Напряжение питания: 220 В / 380 В
- Тип посадки: скользящая / резьбовая / прессовая
- Материал оболочки (если известен), или среда нагрева
Если что-то из этого списка неизвестно, не страшно. Пришлите фото старого ТЭН или посадочного гнезда в корпусе, и мы разберёмся вместе. Производство в Миассе, срок 7-14 дней, от одной штуки.
