Можно ли ТЭН на 380 В подключить к сети 220 В

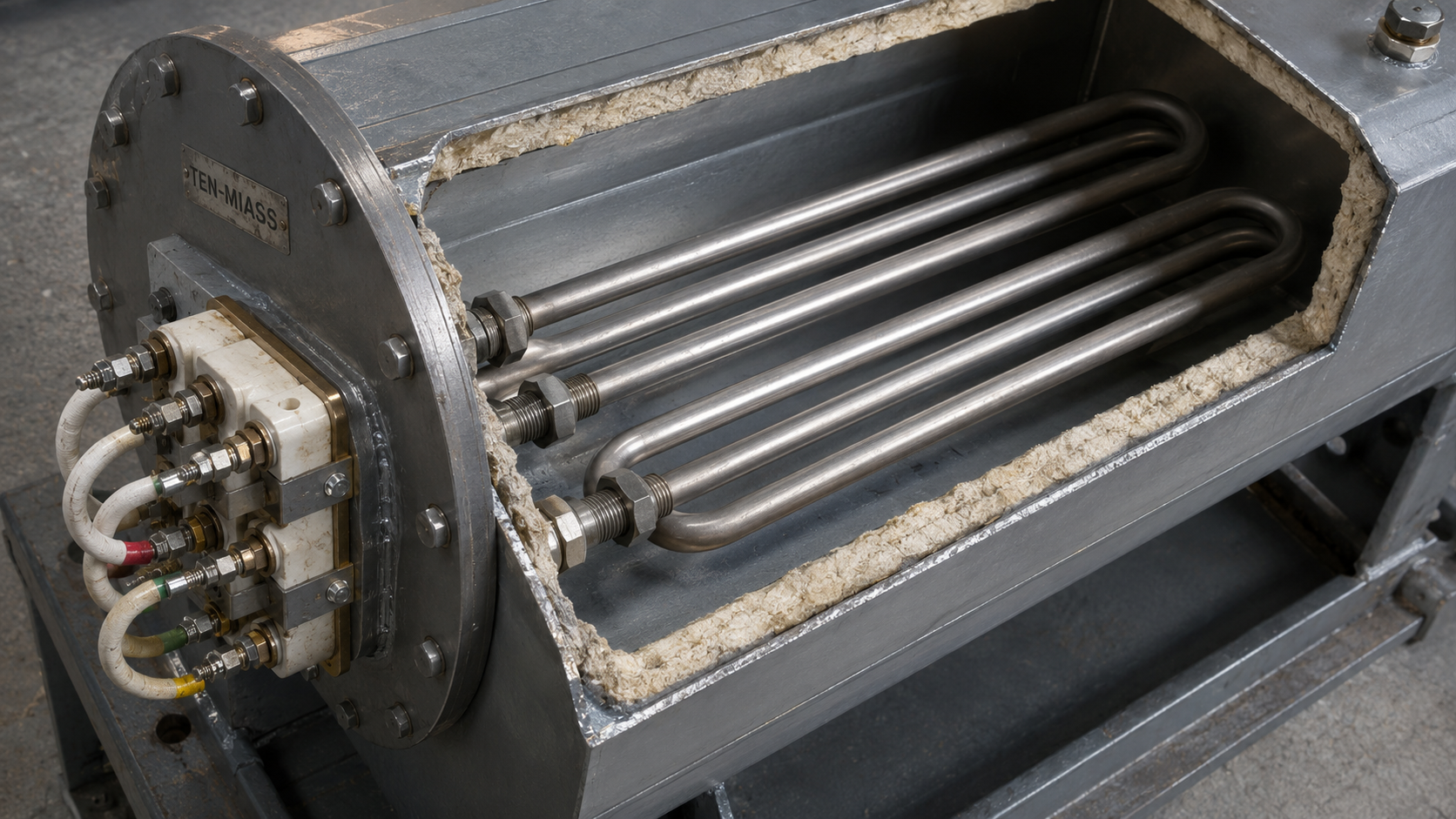

Трёхфазный ТЭН на 380 В — это не один нагреватель, а блок из трёх трубчатых элементов в общем корпусе. Внутри они соединены «звездой» или «треугольником», и от схемы зависит, что произойдёт при подключении к однофазной сети 220 В. Разберём расчёт на конкретных цифрах и покажем, когда мощность сохранится, а когда упадёт в три раза.

Что означает маркировка «380 В» на блоке ТЭН

На заводской табличке блока ТЭН (ТЭНБ) указывают линейное напряжение трёхфазной сети, для которой он рассчитан — 380 В. Внутри корпуса стоят три спирали с независимыми выводами или с общей точкой. Если схема соединения — «звезда», на каждой спирали при подключении к 380 В действует фазное напряжение U_ф = U_л / √3 ≈ 220 В. Если «треугольник», каждая спираль рассчитана на полные 380 В.

Именно поэтому вопрос «можно ли подключить 380 В к 220 В» решается не эмпирически, а вычислением сопротивления одной спирали и сравнением с напряжением, которое вы планируете подать.

Формулы пересчёта мощности и сопротивления

Для одного элемента действует закон Ома в тепловой форме: R = U² / P, где R — сопротивление спирали, U — напряжение на ней, P — мощность. Сопротивление нагревателя не зависит от сети, поэтому при снижении напряжения мощность меняется квадратично: P₂ = P₁ · (U₂ / U₁)².

• «Звезда» 380 В: сопротивление одной спирали считаем через фазное напряжение 220 В: R = 220² / Pэлемента. При подключении к сети 220 В спираль получает ровно то напряжение, на которое рассчитана — мощность не меняется.
• «Треугольник» 380 В: сопротивление через линейное напряжение: R = 380² / Pэлемента. Если подать на такую спираль 220 В, мощность составит P = 220² / R = Pэлемента · (220/380)² ≈ 0,335P_{элемента}, то есть упадёт втрое.

Для трёхфазного блока при переключении его на однофазное питание удобно соединить спирали параллельно. Суммарная мощность будет равна сумме мощностей отдельных элементов. Проверим на примере блока 3 кВт (по 1 кВт на элемент).

Видно, что при «звезде» переключение на 220 В не теряет мощность, а при «треугольнике» блок начинает работать как нагреватель в три раза слабее. Для многих технологических процессов этого недостаточно, поэтому «треугольник» на 380 В для однофазной сети подходит только в тех случаях, когда требуется заведомо сниженная мощность.

Как переключить трёхфазный ТЭН на однофазное питание 220 В

Порядок действий зависит от того, сколько выводов у блока ТЭН и какая схема внутри.

1. Обесточьте устройство, слейте теплоноситель, снимите перемычки и защитные крышки.
2. Определите схему по маркировке или измерением сопротивления. Если между всеми парами выводов сопротивление одинаково — у вас «звезда» с шестью выводами или «треугольник». Если между одним выводом и каждым из остальных сопротивление равно, а между парами остальных — вдвое больше, это «звезда» с выведенной нейтральной точкой.
3. Для «звезды» с шестью выводами соедините все три спирали параллельно: каждый вывод первой группы соедините с соответствующим выводом второй и третьей группы. На получившиеся две общие точки подайте фазу и ноль сети 220 В. Мощность блока сохранится, ток вырастет в 380/220 ≈ 1,73 раза.
4. Для «звезды» с общей точкой (обычно это три вывода, а нейтраль встроена внутри) перекоммутация невозможна. В этом случае потребуется либо преобразователь частоты 220 → 380 В, либо замена ТЭНа на однофазный аналог.
5. Для «треугольника» переключение на 220 В допустимо только как способ снизить мощность. Если мощность нужна номинальная, придётся заказать новый ТЭН с напряжением 220 В.

Особенности заказа ТЭНа под однофазную сеть 220 В

Если в цехе нет трёх фаз и по технологии нужен мощный нагреватель, проще не переделывать готовый «треугольник», а сразу заказать ТЭН под напряжение 220 В. Для этого достаточно передать чертёж с размерами, указать среду и температуру. Инженеры ТЭН-Миасс подберут мощность по объёму бака, диаметр оболочки от 4 до 32 мм, длину до 6000 мм. Материал корпуса — сталь 10 для воздуха и масла, AISI 304 (08Х18Н10) для воды и пара до 200 °C, цельнотянутая труба 12Х18Н10Т для пищевых сред, чистый титан для агрессивных хлоридов.

При расчёте мощности учитывается допуск по ГОСТ 13268-88: +5/−10% от номинала. Это означает, что фактическое сопротивление может быть в диапазоне −4/+11% от расчётного. Для температурных режимов с жёсткими требованиями лучше закладывать запас по ТЭНу и использовать регулятор мощности.

Если у вас остался трёхфазный ТЭН, а сеть однофазная — обращайтесь к технологам: подскажут, реально ли перекоммутировать ваш блок, или предложат изготовление нового нагревателя по вашему образцу. Партия — от одной штуки, срок производства типового изделия 5–10 дней.
