Можно ли нагреть воду с помощью электричества

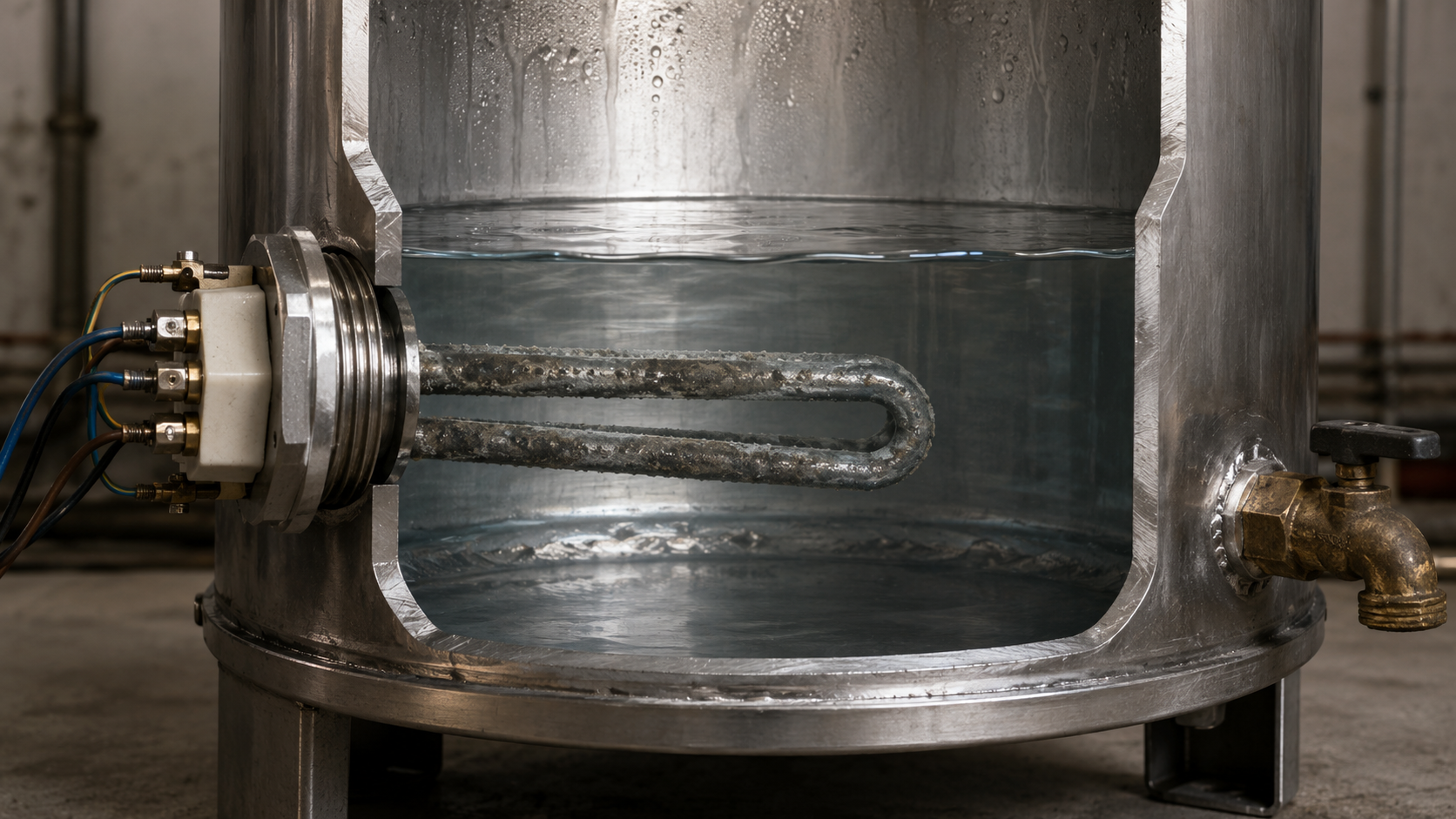

Да, и это один из самых управляемых и точных способов преобразования энергии в тепло. Электрический ТЭН превращает более 95% потребляемой мощности в тепловую энергию, и эта цифра не зависит от атмосферного давления, высоты над уровнем моря или сезона. Вода нагревается за счёт прямого контакта нагревательного элемента с жидкостью: нихромовая спираль внутри трубки выделяет тепло, магнезитовая засыпка (периклаз) передаёт его на оболочку, сталь отдаёт энергию воде. Вопрос не в том, можно ли нагреть воду электричеством, а в том, как рассчитать мощность, выбрать материал и схему подключения так, чтобы ТЭН работал годами, а не перегорел через месяц.

Физика процесса: от формулы к промышленному баку

Базовое уравнение теплового баланса для нагрева воды выглядит так:

Q = c × m × (T₂ − T₁)

Где c — удельная теплоёмкость воды, 4,18 кДж/(кг·°C), m — масса воды в килограммах, T₂ и T₁ — конечная и начальная температура. Для промышленных задач удобнее сразу переходить к мощности с учётом времени нагрева:

P = Q / t = (c × m × ΔT) / t

Пример из практики. Технологу нужно подогреть бак объёмом 10 м³ с технической водой с 10 °C до 60 °C за 2 часа. Масса воды — 10 000 кг, ΔT — 50 °C. Считаем потребную тепловую энергию: 4,18 × 10 000 × 50 = 2 090 000 кДж = 580,6 кВт·ч. За 2 часа требуется мощность 290,3 кВт. К этому добавляем потери тепла через стенки бака — для неутеплённой ёмкости это 10–30% в зависимости от площади поверхности и температуры. Итоговая установленная мощность — 320–350 кВт.

Серийный ТЭН на 3 кВт с резьбой G1/2 такой объём будет греть почти трое суток. Именно поэтому заказчик, который ищет «купить ТЭН 10 кВт», обычно получает не то, что нужно: ему нужен не один элемент, а группа ТЭНов суммарной мощностью под объём и время нагрева. Или один блок-ТЭН на фланце G2 с несколькими петлями.

Расчёт сопротивления и мощность: ГОСТ 13268-88

Ток, потребляемый ТЭНом, и его сопротивление связаны прямой формулой. Для однофазного включения:

R = U² / P, I = P / U

Если элемент на 3 кВт работает от 220 В, его сопротивление — 220² / 3000 = 16,1 Ом. Ток — 13,6 А. Эти цифры инженер должен видеть в первую очередь, потому что именно сопротивление проверяется при выходе ТЭНа из строя: если прибор показывает обрыв или заниженное значение — спираль повреждена.

*Для трёхфазного включения звездой на 380 В на каждый элемент приходит фазное напряжение 220 В: R = U² / P = 220² / 3000 ≈ 48,1 Ом — это сопротивление одной ветви, а не всей группы.
**Линейный ток трёхфазной нагрузки: I = P_общая / (√3 × U_линейного). Для 10 кВт на 380 В: 10 000 / (1,73 × 380) ≈ 15,2 А.

ГОСТ 13268-88 нормирует допуск по мощности: +5 / −10%. Для сопротивления это даёт несимметричный допуск: −4 / +11%. То есть ТЭН мощностью 3 кВт может иметь сопротивление от 14,5 до 16,8 Ом и при этом считаться годным по стандарту. Это важно учитывать при поверке и при заказе партии элементов: точный подбор сопротивлений под конкретную схему — задача производителя, а не покупателя.

Почему серийный ТЭН проигрывает ТЭНу под чертёж

Розничный ТЭН всегда рассчитан под усреднённую задачу: бак на 50–100 литров, вода, бытовая сеть 220 В. Промышленный технолог сталкивается с другими условиями:

• бак на 10–50 м³ с водой или технологическим раствором;
• среда с pH от 2 до 12, хлоридами, кислотами, щёлочью;
• напряжение 380 В, три фазы, автоматика на контроллере;
• ограничение по длине — ТЭН должен вписаться в габарит шкафа или встраиваться в трубопровод;
• резьба должна совпасть с существующим фланцем на корпусе ёмкости.

Пример. Инженеру нужен ТЭН для подогрева масла в гидробаке станка. Среда — индустриальное масло И-40, температура 60 °C, длина бака — 400 мм. Серийный ТЭН длиной 600 мм физически не влезет. Под чертёж изготавливаем патронный ТЭН с диаметром корпуса 12 мм и длиной 350 мм, мощностью 2 кВт, из стали 10 — для масла не нужна нержавейка. Срок — 5 дней, партия — 1 штука.

Другой пример — гальваническая ванна. Среда — раствор хлорида никеля при 65 °C, химически агрессивная. Сталь 10 уйдёт за месяц. Нужен ТЭН из цельнотянутой трубы 12Х18Н10Т (AISI 321) или чистого титана. Серийный ТЭН с латунным фланцем в такой среде просто рассыплется. Под чертёж делаем ТЭН с фланцем DN50 под шестигранник, три петли, суммарная мощность 9 кВт — это уже блок-ТЭН на 380 В, который в рознице не продаётся в принципе.

Материалы оболочки: сталь 10, 304, 12Х18Н10Т, титан

Выбор материала оболочки определяется средой, температурой и скоростью коррозии. Для воды и пара до 200 °C стандарт — AISI 304 (08Х18Н10). Это универсальная нержавейка, которая не даёт примесей в воде и выдерживает стандартные оборотные системы водоснабжения.

Для пищевых сред — молоко, пиво, соки, моющие растворы — используют цельнотянутую бесшовную трубу 12Х18Н10Т (AISI 321). Бесшовная труба исключает шов, по которому может пойти коррозия при постоянных циклах мойки щелочными и кислотными растворами.

Для воздуха, масла и неагрессивных сред достаточно стали 10 — она дешевле нержавейки и не требует завышенного запаса по коррозии. Для гальванических ванн, морской воды, растворов с высоким содержанием хлоридов используется чистый титан — он держит хлориды и кислоты до 80–90 °C без питтинга.

Для агрессивных кислот и высоких температур свыше 400 °C на воздухе или 250 °C в жидкости применяют AISI 316L (03Х17Н14М2) и сплавы Inconel (например, ХН60ВТ). Но для стандартных водяных задач легированные сплавы не нужны: это увеличивает стоимость ТЭНа без выигрыша в ресурсе.

Внутри ТЭНа — нихромовая спираль и магнезитовая засыпка (периклаз). Магнезит выполняет роль изолятора между спиралью и трубкой и одновременно отводит тепло. Если засыпка увлажняется через разгерметизацию торцов — сопротивление изоляции падает, и ТЭН выходит из строя. Поэтому перед измерением сопротивления ТЭНа нужно обесточить сеть, слить воду из ёмкости и снять перемычки, если ТЭН соединён в звезду или треугольник.

Трёхфазные схемы: звезда и треугольник на 380 В

Для мощностей от 3 кВт промышленные ТЭНы почти всегда включают в трёхфазную сеть. Это снижает ток в каждой фазе и позволяет использовать стандартные автоматы и кабели.

Схема «звезда», 380 В. На элемент приходит фазное напряжение — 380 В / √3 ≈ 220 В. Сопротивление одной ветви: R = U_ф² / P_элемента = 220² / P_элемента. Для элемента 3 кВт: R = 48 400 / 3000 ≈ 16,1 Ом. Суммарная мощность группы из трёх таких элементов — 9 кВт.

Схема «треугольник», 380 В. На элемент приходит линейное напряжение 380 В. Сопротивление ветви: R = U_линейного² / P_элемента = 380² / 3000 ≈ 48,1 Ом. Ток каждой ветви меньше, чем в звезде при той же мощности, но суммарная мощность группы тоже 9 кВт.

Для подбора кабеля и автоматического выключателя важна не мощность отдельных петель, а линейный ток всей нагрузки: I_линейный = P_общая / (√3 × U_линейного). Для 30 кВт на 380 В это 45,6 А, значит нужен автомат на 50 А и кабель сечением не менее 10 мм² по меди. Эти расчёты инженер делает до заказа ТЭНа, а производитель подгоняет сопротивление и схему выводов под уже существующую сеть.

Заказ ТЭНа: что прислать технологу

Производство ТЭНов под чертёж работает с партиями от 1 штуки. Чтобы изготовить ТЭН точно под задачу, достаточно передать пять параметров:

• диаметр и длину корпуса (у нас — от 4 до 32 мм и от 30 до 6000 мм);
• среду — вода, масло, воздух, раствор, пар;
• рабочую температуру и максимальную температуру в цикле;
• напряжение питания и схему подключения;
• тип резьбы или фланца — например, G1/2 для одиночного водяного ТЭНа или G2 для блок-ТЭНа под ключ-шестигранник.

Если старый ТЭН вышел из строя и сохранился — его можно прислать по фото с линейкой. По фотографии восстанавливаем геометрию до миллиметра: диаметр, длину, шаг резьбы, количество петель. Мощность пересчитываем под реальный объём бака и требуемое время нагрева — часто она отличается от номинала старого элемента на 20–30%.

Если ТЭН ещё работает, но не справляется — технолог присылает техзадание с параметрами бака и режимом нагрева. Наш технолог выполняет расчёт мощности, выбирает материал и возвращает эскиз до начала производства.

Итог: нагрев воды электричеством — решённая задача, но серийный элемент из розницы почти всегда требует компромиссов по мощности, длине или материалу. ТЭН под чертёж, рассчитанный на конкретный бак и среду, работает на 15–30% эффективнее и в 2–3 раза дольше, чем универсальный аналог, подобранный «на глаз».

Пришлите габариты, среду и напряжение — технолог производства подберёт мощность и материал оболочки в течение рабочего дня.
