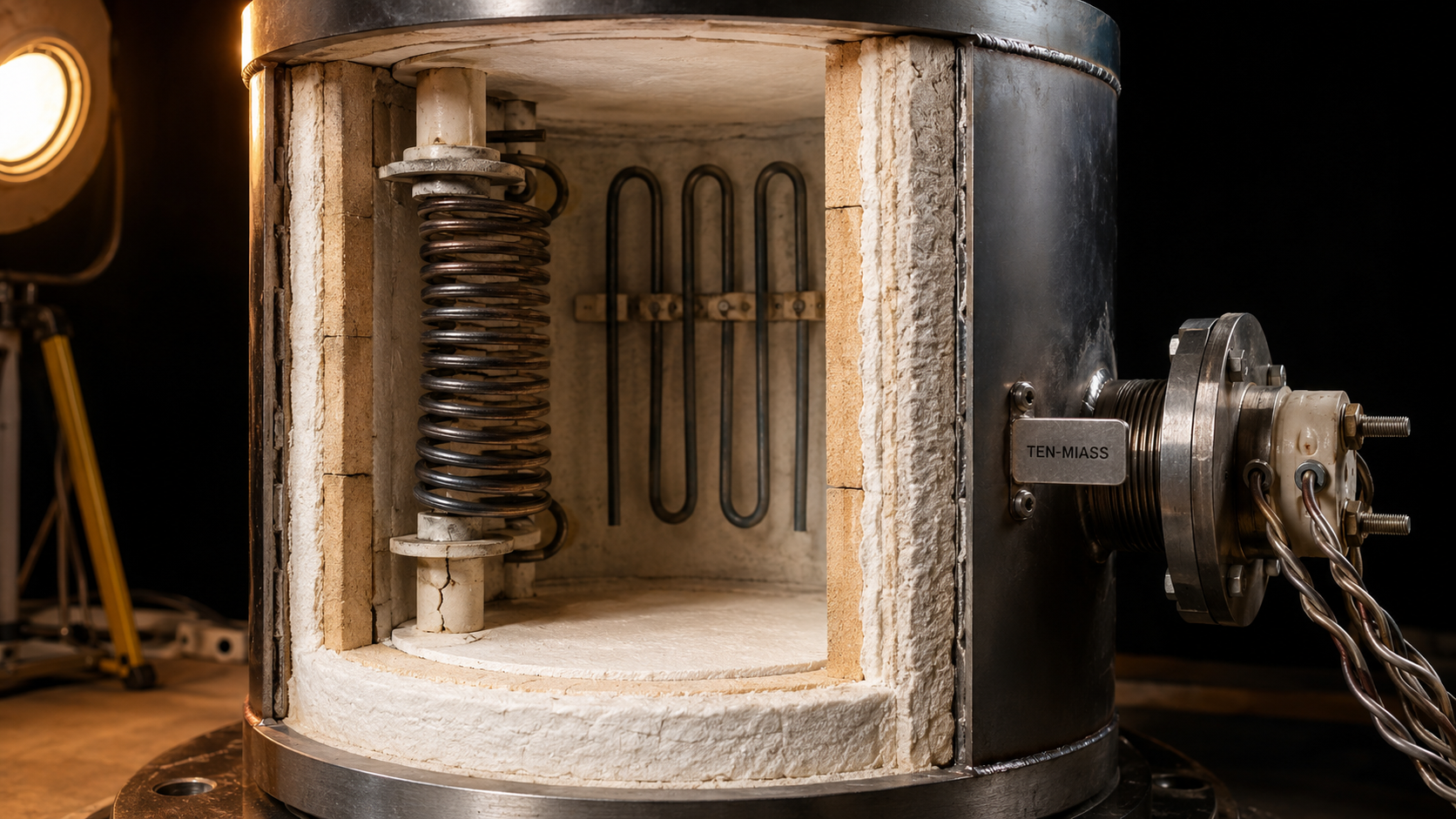

MoSi2 против фехрали: какой нагреватель реально работает в печи до 1500 °C

При 1450 °C фехралевая спираль живёт считанные сотни часов. При 1300 °C — от 8000 до 12000 часов. Это не маркетинговая оценка, а следствие кинетики окисления: при температуре выше 1350 °C защитная плёнка Al₂O₃ на поверхности FeCrAl начинает рекристаллизовываться с образованием полостей. Дисилицид молибдена (MoSi₂) при той же температуре только входит в рабочий режим. Но выбор нагревателя для печи 1500 °C — это не всегда победа MoSi₂. Рассмотрим, где проходит граница экономической целесообразности.

Физика работы при 1500 °C: что происходит с металлом и керамикой

Фехраль (Х23Ю5Т, Фехраль 23) — это железохромоалюминиевый сплав. Его предельная рабочая температура по ГОСТ 12766.1-90 — 1300 °C. Кратковременно допускается 1400 °C, но ресурс при таком режиме падает до 500–1500 часов. При 1450–1500 °C сплав переходит в режим сверхпластичности: проволока Ø6 мм вытягивается под собственным весом, сечение уменьшается, сопротивление растёт, локальные перегревы ускоряют разрушение.

MoSi₂ — интерметаллид, керамический по своей природе. На воздухе при температуре выше 900 °C на его поверхности образуется плёнка SiO₂, которая защищает стержень от дальнейшего окисления. Рабочая температура такого нагревателя — до 1700 °C, в отдельных исполнениях — до 1800 °C. При 1500 °C MoSi₂ работает стабильно, с удельной поверхностной мощностью 15–20 Вт/см², тогда как фехраль при 1300 °C с трудом выдерживает 6–8 Вт/см².

Ключевое отличие — в температурном коэффициенте сопротивления (ТКС). У фехрали ТКС положительный и небольшой: при нагреве от 20 до 1000 °C сопротивление вырастает в 1,04 раза. У MoSi₂ ТКС резко положительный: от 25 до 1500 °C сопротивление увеличивается в 5–6 раз. Это значит, что ток при холодной печи в 5 раз выше, чем в нагретом состоянии. Для питания MoSi₂ требуется трансформатор с плавным подъёмом напряжения, либо тиристорный регулятор с ограничением тока. Фехраль можно включать напрямую через контактор.

Сравнение нагревателей до 1500 °C по ключевым параметрам

Трубчатый ТЭН не работает при 1500 °C — оболочка из нержавеющей стали AISI 304 (08Х18Н10) теряет прочность уже при 800 °C. Поэтому в высокотемпературных муфельных печах применяют открытые нагреватели, а закрытые ТЭНы остаются для термошкафов до 500 °C и сушильных камер.

Расчёт мощности и сопротивления для трёхфазной печи

Вне зависимости от материала нагревателя, тепловой расчёт одинаков. Мощность печи определяется по формуле:

P = V × α × Δt, где V — объём камеры, α — коэффициент теплоотдачи, Δt — разница температур.

Для печи объёмом 1 м³ с температурой 1400 °C это даст ~60–80 кВт полезной мощности. Примем 75 кВт как среднее для печи с футеровкой из муллитокремнезёма.

Напряжение питания — 380 В, трёхфазная сеть, схема «звезда». Линейный ток рассчитывается:

I = P / (√3 × U) = 75000 / (1,73 × 380) = 114 А

Мощность одной ветви: 75 / 3 = 25 кВт.

Сопротивление ветви для фехрали:

R = U² / P = 220² / 25000 = 1,94 Ом

Длина проволоки Х23Ю5Т Ø5 мм с сопротивлением 0,83 Ом/м (при 20 °C):

L = 1,94 / 0,83 ≈ 2,3 м — и это на одну ветвь. Намотать такую спираль можно, но на фланцах крепления будут зоны с пониженным теплоотводом. Если половина витков экранирована керамическими изоляторами, их температура будет на 100–150 °C выше средней — и спираль перегорит в точке крепления.

Те же 25 кВт на MoSi₂-стержне типа MS-1700 (Ø9 мм) требуют напряжения на одном элементе ~180 В при рабочем токе 139 А. Сопротивление холодного стержня при этом — 0,35 Ом, горячего — около 2 Ом. Тиристорный блок плавно поднимает напряжение за 10–15 секунд, исключая термический удар.

Когда фехраль вместо MoSi₂: экономика ресурса

Прямое сравнение стоимости нагревателей без учёта ресурса некорректно. Фехралевый нагреватель на 75 кВт стоит примерно 18–22 тыс. рублей. Комплект MoSi₂ на ту же печь — 90–110 тыс. рублей (с учётом тиристорного регулирования — ещё +60 тыс. рублей).

Но посчитаем полную стоимость владения за 3 года. Печь работает 6000 часов в год с коэффициентом загрузки 0,8:

• Фехраль при 1400 °C: 4800 моточасов, замена 2 раза в год, стоимость нагревателей + простой печи (8 смен × 40 тыс. руб. упущенной выручки) = 2 × (20 + 320) = 680 тыс. руб. потерь.
• MoSi₂ при 1500 °C: замена не требуется, единственная статья — обслуживание токовводов. Прямых затрат за 3 года — 0 руб.

Вывод не в том, что MoSi₂ всегда лучше. Важно: при температуре выше 1320–1330 °C фехраль перестаёт быть экономичным решением. Если печь работает на 1500 °C постоянно — MoSi₂ единственный вариант без ежеквартальных простоев.

Но при 1200–1300 °C фехраль с большим отрывом выигрывает по стоимости. При 1300 °C она работает не один год, а MoSi₂ не раскрывает свой температурный потенциал. Наконец, в зонах с вибрацией и динамическими нагрузками (рольганговые печи, печи с движущимся подом) керамические стержни MoSi₂ хрупки — фехралевая спираль на крючках из карбида кремния надёжнее.

Конструктивные ограничения открытых нагревателей

MoSi₂-стержни — это U-образные элементы, которые выводятся через песчаный затвор в своде или стене печи. Каждый стержень в зоне выхода имеет холодные концы (алюминированная часть длиной 50–80 мм), которые нельзя нагревать выше 500 °C. Это ограничение критично для печей с малой высотой свода: стержень просто не помещается.

Фехраль в этом плане гибче: спираль можно натянуть вдоль боковых стен, зигзагом, в пазах. Для печи с большой длиной и малой высотой это предпочтительнее. Но спираль фехрали не может быть закрыта — при обрыве она касается футеровки, и короткое замыкание пробивает огнеупор.

Если, напротив, нужна пылезащита от сыпучих материалов (производство керамики, фритты), открытые спирали фехрали будут забиваться пылью, шунтировать витки и перегорать. MoSi₂ с гладкой стеклообразной поверхностью SiO₂ в этом случае выигрывает — пыль не задерживается на вертикальных стержнях.

ТЭН закрытого типа не является конкурентом ни MoSi₂, ни фехрали на температурах выше 600–700 °C. Максимум для оболочки из AISI 321 (08Х18Н10Т) — 700 °C на воздухе. Поэтому закрытые ТЭНы в этой статье мы не рассматриваем как альтернативу для печей 1500 °C — их роль ограничена термошкафами, камерами полимеризации и низкотемпературными сушилами.

Что учесть при проектировании печи на 1500 °C

При выборе между MoSi₂ и фехралью оценивайте три фактора в комплексе:

1. Рабочую температуру. Если фактическая температура 1450 °C, а «пиковая» 1500 °C достигается только раз в месяц — фехраль прослужит 1–2 года и сэкономит 200–300 тыс. на пусковой автоматике.
2. Число циклов «нагрев-охлаждение». MoSi₂ боится термоудара: при скорости охлаждения выше 500 °C/час стержень лопается. Для циклических печей с частыми отключениями фехраль имеет преимущество за счёт пластичности.
3. Цену часа простоя. Если продукт, который сгорает при остановке печи (спекание ферритов, обжиг обмоток якорей), стоит дорого — единственный смысл в MoSi₂, даже при 1300 °C.

В типовых расчётах закладывают коэффициент запаса 1,3–1,5 по мощности. Для MoSi₂ это прощает отсутствие точного расчёта теплоотвода с торцов; для фехрали — даёт перерасход проволоки и неравномерность температурного поля, которой можно было избежать при правильно подобранной геометрии.

Заказывая нестандартный нагреватель, имеют смысл опираться на заводские данные по удельной поверхностной мощности, а не на средние значения из справочников. Изготовитель вносит поправку на коэффициент излучения, шаг спирали и температурный напор. В этом случае фехраль работает годы, а не месяцы.

Если фехраль не держит режим и перегорает четыре-пять раз в год — дело не в материале, а в неудачной конструкции: густой шаг спирали, экранированные участки, непродуманный вывод через футеровку. Проблему решает расчёт геометрии под конкретный корпус печи, а не автоматическая замена на MoSi₂.

Расчётный пример «было/стало». Муфельная печь объёмом 0,4 м³ для обжига керамических изоляторов. Мощность 40 кВт, температура 1390 °C. Было: спираль фехрали Ø6 мм, намотана зигзагом в пазах муллитокремнезёма, ресурс — 9 месяцев. Стало: пересчитанная спираль с шагом 3,5 и применением материала Х23Ю5Т по ГОСТ 12766.1-90, установленная на фторфлогопитовые изоляторы. Ресурс — 3 года при той же температуре. Стоимость решения — 12 тыс. рублей против 90 тыс. рублей комплекта MoSi₂.

Техническая задача, которую решает заказчик, почти никогда не формулируется как «хочу MoSi₂» или «хочу фехраль». Она звучит как: «прослужит ли нагреватель год при 1400 °C в среде с парами формальдегида?» или «как сделать спираль, которая не отвалится при загрузке сырых заготовок». Вот для таких вопросов и существует производственный расчёт.

Наши специалисты принимают чертежи и эскизы нагревателей на расчёт. Если печь выдаёт 1500 °C и выше — порекомендуем MoSi₂, если нужно вытянуть ресурс фехрали — пересчитаем шаги и диаметр проволоки под вашу камеру. Направьте техзадание или фото существующего нагревателя — подготовим вариант с указанием марки, размеров и предполагаемого ресурса.
