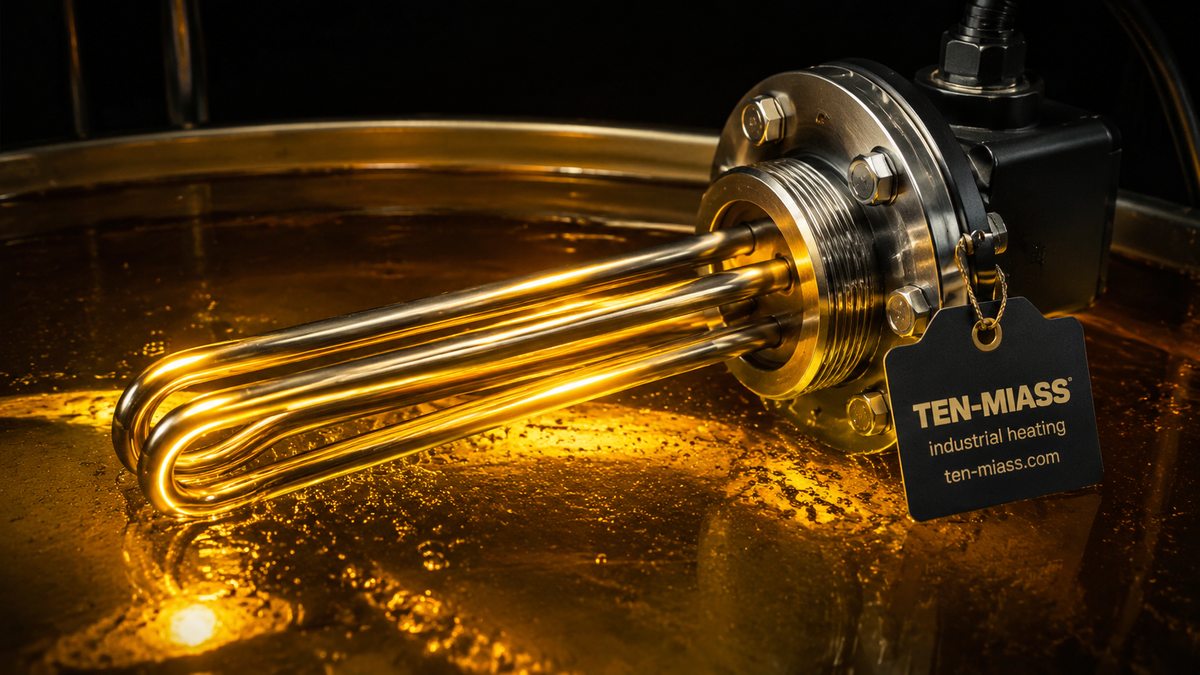

Масляный ТЭН: конструкция и применение
У масла теплопроводность в 7–10 раз ниже, чем у воды. Это один факт, из которого вытекает всё остальное: почему нельзя взять стандартный водяной ТЭН и просто погрузить его в масло, как подбирать удельную мощность и что происходит с трубкой при перегреве.
Почему масло требует другой удельной мощности
Нагрев любой жидкости происходит через поверхность трубки ТЭНа. Чем хуже жидкость отводит тепло, тем горячее становится сама трубка — и в какой-то момент у её стенки температура масла превышает допустимую. Минеральное масло начинает коксоваться при 150–180 °C. На поверхности ТЭНа появляется углеродный налёт, который резко снижает теплоотдачу и разгоняет трубку ещё сильнее — вплоть до перегорания.
Поэтому для масляных ТЭНов действует правило: удельная мощность на поверхности трубки не должна превышать:
- 1,0–1,5 Вт/см² для минерального масла (И-20А, МС-20, трансформаторное)
- 2,0 Вт/см² для синтетических термомасел (Therminol, Dowtherm, Термол)
Для сравнения: в воде тот же ТЭН работает при 4–8 Вт/см², в воздухе — 0,5–1,2 Вт/см². Масло занимает промежуточное место, но ближе к воздуху по опасности перегрева при нарушении режима.
Материал трубки
Здесь выбор простой и определяется двумя критериями: температура масла и агрессивность среды.
| Материал | Когда применять | Предел температуры масла |
|---|---|---|
| Сталь Ст3 (углеродистая) | Чистое минеральное масло, закрытая система | до 150 °C |
| Нержавейка 12Х18Н10Т | Термомасла, гидравлика, пищевые масла | до 300 °C |
Сталь Ст3 дешевле. Но если система работает с перерывами и на трубке образуется конденсат, ржавчина начнёт загрязнять масло. В закрытых термостатах и ваннах, где масло не сливается и нет контакта с воздухом, Ст3 работает годами. В открытых системах с регулярным обслуживанием лучше сразу брать нержавейку.
Как рассчитать мощность для нагрева масла
Базовая формула термодинамики:
Где:
- Q — количество теплоты, кДж
- c — удельная теплоёмкость масла, для минерального масла ≈ 1,9 кДж/(кг·К)
- m — масса масла, кг
- ΔT — разница начальной и конечной температуры, °C
Пример: ванна 100 кг минерального масла, нагрев с 20 до 80 °C за 1 час (3600 с).
P = 11 400 000 Дж / 3600 с ≈ 3170 Вт
С учётом потерь через стенки ванны — закладывают 20–30% запас. Итого нужно около 4 кВт. Дальше считают поверхность трубки: при удельной мощности 1,2 Вт/см² нужно минимум 33 см² — это трубка диаметром 16 мм длиной около 660 мм.
Применения масляных ТЭНов
Там, где вода не подходит по химическим или технологическим причинам, а воздушный нагрев слишком медленный:
- Масляные радиаторы отопления (бытовые и промышленные)
- Гидравлические прессы — подогрев рабочей жидкости для снижения вязкости
- Промышленные термостаты с масляным контуром (точное поддержание температуры от 50 до 250 °C)
- Закалочные ванны — нагрев масла до 60–120 °C перед погружением деталей
- Ванны для обработки резины, полимеров, восков
- Системы термостатирования пресс-форм через термомасло
В гидравлических системах ТЭН обычно устанавливается прямо в бак с рабочей жидкостью через фланцевое соединение. Температуру контролирует термостат с датчиком — перегрев масла в гидросистеме опасен: меняются зазоры в насосах, уплотнения набухают.
