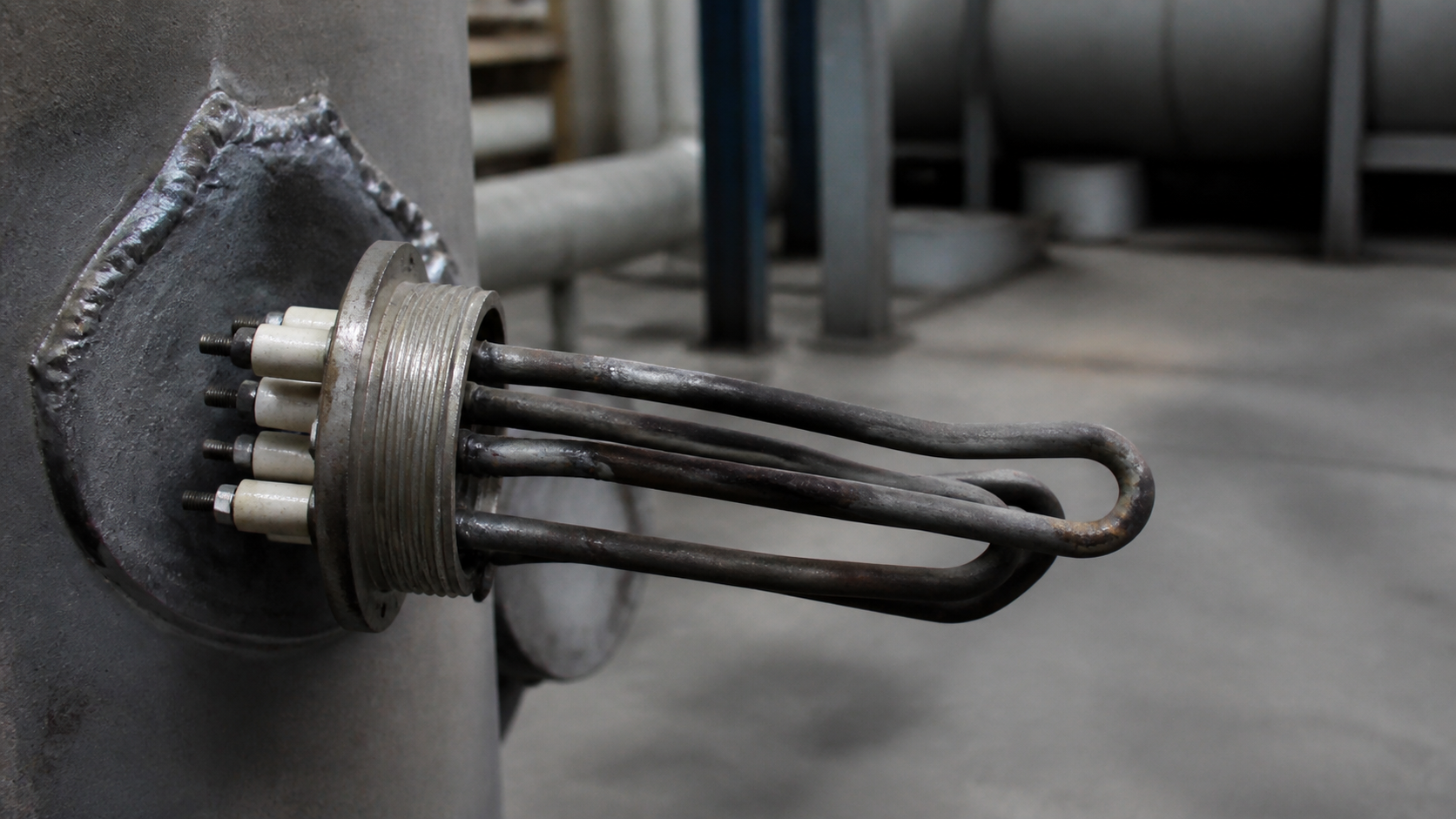

Лопнул ТЭН: ремонт или замена? Инженерный разбор для производств
Промышленный ТЭН, который лопнул, — это не бытовая неисправность. Когда на экструдере или в блочно-модульной котельной встаёт нагрев, потери от простоя достигают десятков тысяч рублей в час. Поэтому решение «сварить» или «запаять» трещину часто принимают под давлением обстоятельств. Разберём, когда такой ремонт физически возможен, а когда безопаснее заказать новый ТЭН под чертёж и не рисковать аварией.
Почему лопается корпус ТЭН: пять типовых причин
Трещина на трубке — это всегда следствие перегрева, коррозии или механического удара. Характер разрушения подскажет, какой параметр в вашем технологическом процессе сбился.
1. Сухой ход / работа без жидкости. В парогенераторе, гальванической ванне, проточном подогревателе с насосом уровень среды может упасть из-за отключения датчика уровня. Оболочка остаётся без отвода тепла, удельная мощность выше 6–8 Вт/см² приводит к перегреву трубки за 2–3 минуты. Стенка раздувается и лопается по слабому месту.
2. Накипь и отложения. Для воды с жёсткостью выше 5 мг-экв/л известковый слой в 1 мм поднимает температуру оболочки на 50–70 °C относительно рабочей. Результат — термическая усталость металла, трещины в зоне активной конвекции. Это касается не только котлов, но и пастеризаторов, сушилок и автоклавов.
3. Термоудар. Резкое открытие клапана холодной воды в ТЭН, работающий на 120–150 °C, создаёт локальное сжатие оболочки. Особенно опасно для латунных фланцев: их линейное расширение отличается от стальной трубки, и в переходной зоне возникает усталостная трещина.
4. Коррозия. AISI 304 (08Х18Н10) для воды с содержанием хлоридов выше 150 мг/л начинает разрушаться точечно. Межкристаллитная коррозия развивается при длительном нагреве стенки до 450–850 °C. Если среда агрессивная, материал оболочки с самого начала выбран неверно.
5. Отклонение от ГОСТ 13268-88 при производстве. Допуск по мощности у ТЭН этого стандарта составляет +5/−10%, что даёт несимметричный допуск по сопротивлению от −4 до +11%. Недобросовестный производитель закладывает мощность по верхнему пределу, а толщину стенки — по нижнему. Такой ТЭН перегревается в номинальном режиме.
Ремонт лопнувшего ТЭН: когда он оправдан?
Механическая целостность трубки — не единственное условие работоспособности ТЭН. Внутри корпуса — нихромовая спираль, изолированная прессованным периклазом (магнезитовой засыпкой). Эта засыпка активно впитывает влагу. Трещина почти наверняка занесла воду внутрь.
Аргоновая сварка шва на корпусе из AISI 304 (08Х18Н10) или 12Х18Н10Т восстанавливает герметичность, но не диэлектрические свойства изоляции. После сварки периклаз имеет влажность выше нормы, сопротивление изоляции падает до единиц килоом. Чтобы такой ТЭН не пробил на корпус при включении на 380 В, его нужно сушить в печи при 180–200 °C в течение 100 часов и более. Это полноценный технологический процесс, который выполнить в условиях цеха почти нереально.
Практическое правило от технологов: если лопнула трубка — ТЭН меняют, а не ремонтируют. Исключение — механическое повреждение резьбы штуцера или фланца без нарушения герметичности трубки. Например, сорвало грани под шестигранник при монтаже блок-ТЭН с фланцем G1½" или G2". Такой фланец можно проточить на токарном станке и собрать блок с новой петлёй.
Проверка перед заменой: обесточьте узел, слейте среду, снимите перемычки схемы «звезда» или «треугольник». Мегаомметром на 250 В измерьте сопротивление изоляции каждого элемента. Если оно ниже 0,5 МОм, а целостность оболочки нарушена — ремонт нецелесообразен. Дороже будет второй простой.
Что передать заводу-изготовителю, чтобы ТЭН не лопнул снова
Когда заказываете новый ТЭН под чертёж, копия старого не решает всех проблем. Если старый лопнул, нужно изменить хотя бы один параметр конструкции. Вот минимум данных для техзадания:
- Среда и её состав. Вода, масло, пар, воздух, кислота, щёлочь. Для воды дополнительно — жёсткость, содержание хлоридов и рабочая температура.
- Удельная поверхностная мощность. Для воды с жёсткостью поддерживайте не выше 4 Вт/см², для масла и воздуха с вентилятором — до 1,5 Вт/см², для сухого нагрева без обдува — до 2 Вт/см².
- Материал оболочки. Под воду до 200 °C — AISI 304 (08Х18Н10) или бесшовная 12Х18Н10Т для агрессивных сред. Для масла и сухих сред — сталь 10. Для хлоридов и гальванических ванн — чистый титан.
- Геометрия. Диаметр корпуса от 4 до 32 мм, длина от 30 до 6000 мм. Если у вас патронный ТЭН под гильзу, укажите длину активной части, а не полную. Она может отличаться на 10–15%.
- Резьба. Для одиночного ТЭН — G½", G¾", M14×1,5, M22×1,5. Для блок-ТЭН (несколько петель в общем фланце) — G1½", G2", G3", M48×2, M56×2, M64×3. Уточните, какая именно резьба существует на вашем фланце, иначе на монтаже обнаружите несоответствие.
| Причина разрушения | Признак на лопнувшем ТЭН | Что изменить в новом ТЭН |
|---|---|---|
| Сухой ход | Раздув трубки в зоне максимальной удельной мощности, трещина продольная | Снизить удельную мощность, добавить защиту от уровня, поставить термопару типа K (хромель-алюмель) у оболочки |
| Накипь | Кратер или свищ на стороне, обращённой к конвективному потоку | Уменьшить мощность на единицу площади, увеличить площадь поверхности за счёт длины |
| Коррозия | Точечные язвы, стенка становится хрупкой | Сменить AISI 304 (08Х18Н10) на 12Х18Н10Т или титан под конкретный химический состав |
| Термоудар | Кольцевая трещина вблизи фланца или штуцера | Ввести плавный пуск, поставить гильзу под термопару, исключить контакт холодной среды с горячей оболочкой |
| Дефект производства | Неравномерная опрессовка, отклонение сопротивления от расчётного | Входной контроль по ГОСТ 13268-88: проверка сопротивления и изоляции каждого экземпляра |
Пример расчёта: почему «запас мощности» в 15% разрушает ТЭН
Частая ошибка технолога — установить ТЭН мощностью 7 кВт вместо 6 кВт «чтобы быстрее нагревался». Формула сопротивления для одноэлементного ТЭН при напряжении 380 В трёхфазной сети, соединение «звезда» такая: R = U² / P, где U — фазное напряжение 220 В.
Для 6 кВт расчётное сопротивление элемента: R = 220² / 6000 = 8,07 Ом. Для 7 кВт: R = 220² / 7000 = 6,91 Ом. Разница в сопротивлении кажется небольшой, но геометрия трубки и её площадь поверхности не изменились. Удельная поверхностная мощность растёт на те же 15%. Для воды, склонной к накипи, это переход через критический порог: оболочка начинает работать при температуре выше 180 °C вместо расчётных 120–130 °C.
Добавим сюда допуск по ГОСТ по мощности +5/−10%: фактическая мощность может составить 7,35 кВт вместо расчётных 7 кВт. Сопротивление петли при этом окажется ниже требуемого на 4–11% — такой ТЭН ещё сильнее перегревается. Вывод простой: мощность подбирается не из объёма бака, а из площади поверхности оболочки и условий теплоотвода.
Как диагностировать разрушение за 15 минут
Не тратьте часы на сомнения. Алгоритм для инженера-теплотехника:
- Обесточьте узел. Снять напряжение со всех фаз, вывесить плакат «Не включать», снять перемычки со схемы подключения.
- Проверьте целостность спирали. Омметр: значение между выводами должно быть близко к расчётному по формуле R = U² / P. Обрыв — ТЭН вышел из строя без механического повреждения.
- Проверьте изоляцию. Мегаомметр 250 В: сопротивление между любым выводом и металлической оболочкой должно быть не ниже 0,5 МОм. Падение — внутри есть влага или разрушение периклаза.
- Осмотрите оболочку. Трещина, вздутие, цвет побежалости от перегрева — это уже механическое разрушение.
- Примите решение. Хотя бы один из пунктов 2–4 отрицательный — ТЭН на замену. Заказ по размерам и чертежу на производстве ТЭН-Миасс занимает 5–10 дней, партия от 1 шт.
Если заказываете ТЭН по фотографии старого, сфотографируйте с линейкой, укажите размер по активной зоне и резьбу. Но помните: серийный ТЭН из каталога редко совпадает с задачей по всем трём параметрам — мощность, длина, материал. Изготовление под чертёж закрывает эти позиции точнее.
Для уточнения задачи технологи завода пересчитают мощность под вашу среду, материал оболочки и предложат ТЭН, который прослужит не один цикл производства.
