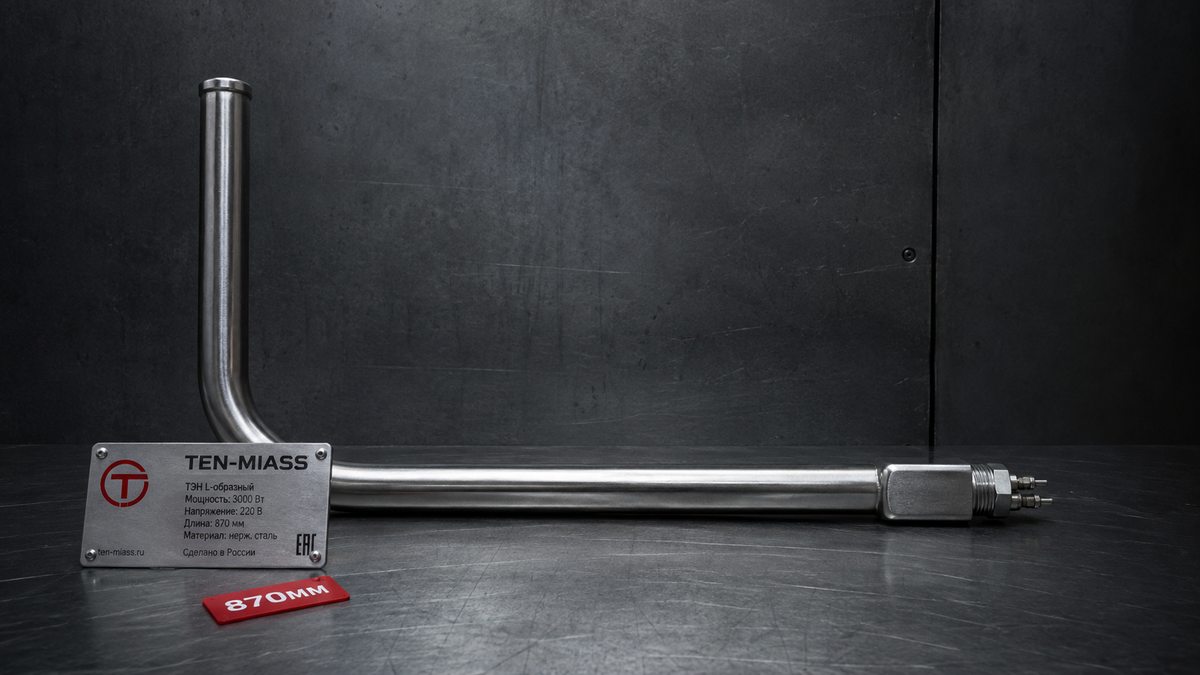

L-образный ТЭН 870 мм с квадратным наконечником: когда стандарт не подходит
Длина 870 мм встречается в нашей практике чаще, чем кажется. Масляный бак компактной маслостанции, сушильная камера с боковым вводом, бойлер косвенного нагрева с нестандартным люком. Прямой ТЭН не вписывается по геометрии, угловой 90° слишком острый. L-образная форма с заданным соотношением плеч решает задачу за счёт того, что нагреватель обходит препятствие по минимальному пути. А квадратный наконечник фиксирует его от проворачивания без резьбы.
Почему именно L-образная форма
Прямой ТЭН хорош, когда есть осевой доступ к нагреваемому объёму. Но в реальном оборудовании ввод нагревателя часто оказывается сбоку, а нагреваемая зона уходит вглубь или поперёк. L-образный ТЭН закрывает этот случай: одно плечо входит через монтажное отверстие, второе лежит в рабочей зоне вдоль нагреваемого объёма.
Длина развёртки 870 мм выбирается из конкретной геометрии установки. Соотношение плеч — это отдельный параметр, который заказчик задаёт по своему чертежу. Типичные варианты для 870 мм: 600+270, 500+370, 450+420. Радиус изгиба при гибке трубки — не менее двух диаметров. Для трубки 8,5 мм это минимум 17 мм, для 12 мм — минимум 24 мм. Меньше нельзя: пережмётся оболочка, нарушится набивка магнезия.
Что такое квадратный наконечник и где он применяется
Квадратный наконечник — конец ТЭНа с квадратным поперечным сечением вместо круглого. Он выполняется как продолжение трубки или как отдельный элемент, приваренный аргонодуговой сваркой. Типичные размеры: 10×10 или 12×12 мм, длина 20–40 мм.
Зачем он нужен: квадрат исключает проворачивание. Когда нагреватель нужно зафиксировать в пазу кронштейна, обычная круглая трубка там не держится без дополнительного крепления. Квадрат входит в паз и не вращается при подключении проводов или при тепловом расширении. Монтируется обычным накидным ключом.
Встречается в промышленных сушилках, где кронштейн с пазом под квадрат уже встроен в конструкцию. В ваннах обезжиривания с боковыми направляющими. В некоторых типах пресс-форм для резины, где нагреватели вставляются в боковые пазы плиты.
Где применяется L-образный ТЭН 870 мм
| Тип оборудования | Почему L-форма | Типичная мощность |
|---|---|---|
| Масляные баки и маслостанции | Боковой ввод, нагрев вдоль дна | 1,5–3 кВт |
| Сушильные камеры | Боковой вход, рабочая часть горизонтально | 2–4 кВт |
| Бойлеры косвенного нагрева | Люк сбоку, нагревательный элемент внутри горизонтально | 3–6 кВт |
| Ванны обезжиривания | Компактный монтаж в ограниченном пространстве | 2–5 кВт |
| Пресс-формы для резины | Боковые пазы в плите, квадратная фиксация | 0,5–2 кВт |
| Промышленные печи | Торцевой ввод, нагрев по длине печи | 3–8 кВт |
Расчёт мощности: формула и пример
Для нагрева жидкости базовая формула:
Q = 0,00116 × V × ΔT
Где V — объём в литрах, ΔT — разница температур в °С, Q — мощность в кВт.
Пример: нагрев 80 литров масла с 15°С до 70°С.
Q = 0,00116 × 80 × 55 = 5,11 кВт
Это минимальная расчётная мощность без учёта теплопотерь. С поправочным коэффициентом 1,25–1,3 получаем 6,4–6,6 кВт. Для L-образного ТЭНа 870 мм и диаметра 12 мм это реализуется двумя элементами по 3 кВт или одним с увеличенным диаметром.
Для воздушных сред формула та же, но коэффициент поправки выше: 1,4–1,6, потому что воздух хуже отводит тепло от поверхности. Удельная поверхностная нагрузка для воздуха — не более 2–3 Вт/см², для масла — до 4–5 Вт/см², для воды — до 8–10 Вт/см².
Выбор материала оболочки
Сталь 10 (углеродистая) подходит для воздуха, масла, сухих сред. Рабочая температура поверхности до 350°С. Цена ниже нержавейки, но в воде ржавеет без защитного покрытия.
AISI 304 (08Х18Н10) — стандарт для воды, пара, слабощелочных и слабокислотных сред. Рабочая температура до 400°С по поверхности. В воде и паре работает без ограничений. Не годится для хлоридов при повышенной температуре.
12Х18Н10Т (AISI 321) — титан-стабилизированная сталь для агрессивных сред, пищевого производства, растворов перекиси водорода, сред с умеренным содержанием хлоридов. Наш материал по умолчанию, когда среда вызывает вопросы.
Чек-лист для заказа L-образного ТЭНа 870 мм
Что нужно нам, чтобы рассчитать и изготовить нагреватель без лишних уточнений:
- Общая длина развёртки: 870 мм (уже знаем)
- Длины плеч: например, 550 мм + 320 мм
- Диаметр трубки: 8,5 / 10 / 12 / 14 мм
- Мощность: сколько кВт
- Напряжение питания: 220 В или 380 В
- Рабочая среда: вода, масло, воздух, другое
- Материал оболочки: сталь 10, AISI 304 или 12Х18Н10Т
- Размер квадратного наконечника: 10×10 или 12×12 мм, длина
- Тип выводов: длина, сечение, тип контактных стержней
Если есть чертёж или образец сломанного ТЭНа — присылайте фото, этого достаточно для большинства случаев. Обмер образца занимает 10 минут, расчёт и ответ по стоимости — 1–2 часа.
Частые ошибки при заказе L-образных ТЭНов
Указывают длину одного плеча вместо общей развёртки
«870 мм» — это общая длина трубки в развёрнутом виде, сумма обоих плеч. Если указать только длинное плечо, получим ТЭН с неверной рабочей зоной. Для L-образного нагревателя всегда указывать оба плеча.
Не учитывают радиус изгиба в общей длине
При изгибе трубки на радиусе R добавляется дуга длиной примерно 1,57×R (четверть окружности для угла 90°). Для 12-мм трубки с радиусом изгиба 25 мм это около 39 мм. Итого длина развёртки 870 мм включает длину этой дуги.
Выбирают материал по цене, не по среде
Сталь 10 дешевле, но в воде без защиты проживёт сезон. AISI 304 в агрессивной щелочи потрескается по границам зёрен через год. Цена материала — сотни рублей разницы. Цена досрочной замены нагревателя из-за разрушения корпуса — простой оборудования и демонтаж.
Не указывают тип наконечника заранее
Квадратный наконечник приваривается на этапе производства, не добавляется потом. Если при заказе этот параметр не оговорён, получите стандартную круглую трубку с выводами.
Занижают мощность «на всякий случай»
Логика «лучше меньше» работает наоборот: заниженная мощность означает, что нагреватель постоянно работает на полную нагрузку без запаса. Ресурс ТЭНа падает, время нагрева до рабочей температуры растёт. Правильнее рассчитать точно и добавить 20–25% запаса.
Процесс изготовления в коротко
Трубка нужного диаметра и материала набивается магнезием (периклазом) с вложенной нихромовой спиралью. Торцы запрессовываются. Трубка обжимается на прокатном стане до финального диаметра с нужной плотностью набивки. После этого идёт гибка: L-форма задаётся на трубогибе по шаблону. Затем приваривается квадратный наконечник. Готовый ТЭН проверяется на сопротивление изоляции (не менее 1000 МОм при 500 В) и на целостность спирали.
Допуски по длине: ±2 мм. По углу изгиба: ±2°. Отклонение по мощности: не более +5% / -10% от номинала.
