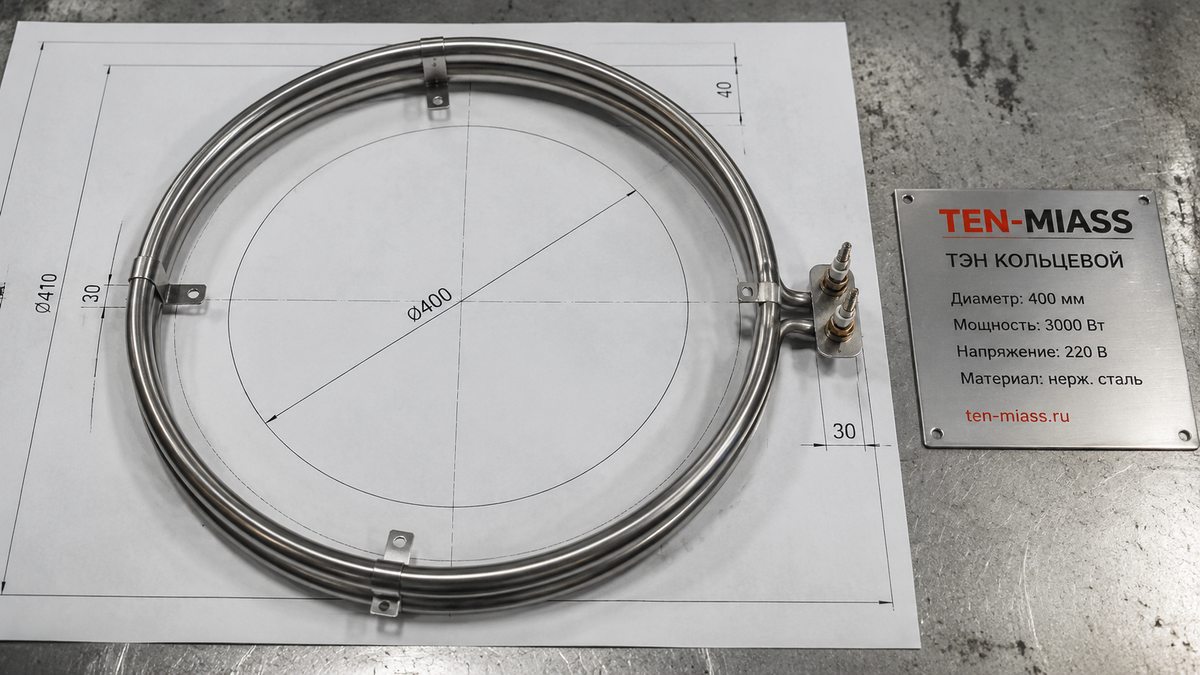

Круглый ТЭН диаметром 400 мм: составление чертежа
Кольцо диаметром 400 мм требует трубки длиной 1257 мм. Это минимум, без учёта выводов. Прибавьте по 100 мм на каждый вывод — итого около 1457 мм рабочей трубки. Это первое, что нужно понять, прежде чем браться за чертёж: круглый ТЭН — это не деталь произвольной длины, а геометрически жёстко заданное изделие, где каждый параметр вытекает из диаметра.
Что такое круглый (кольцевой) ТЭН
Кольцевой ТЭН — это стандартная трубка нагревателя, согнутая в замкнутую или незамкнутую окружность. Выводы (концы с клеммами) торчат из кольца в стороны или вверх. Такой элемент не имеет пространственных изгибов — только плоское кольцо плюс прямые выводы.
Применяется в: нагревательных плитах (блинные конфорки, плавильные тигли), термостолах для пищевого производства, круглых баках-водонагревателях, самоварных нагревателях, промышленных прессах с круглыми плитами. Диаметр 400 мм характерен для больших конфорок, фланцевых нагревателей баков объёмом 100-300 л и плит промышленного уровня.
Расчёт длины трубки
Формула прямая: L = π × D, где D — диаметр окружности по оси трубки.
При D = 400 мм: L = 3,14159 × 400 = 1256,6 мм, округляем до 1257 мм.
Важный нюанс: диаметр кольца на чертеже указывают по оси трубки, а не по внешнему краю. Если трубка имеет диаметр 10 мм, то внешний диаметр готового кольца будет 400 + 10 = 410 мм, внутренний — 390 мм. Если изделие встаёт в посадочное место с допусками, это критично. Уточните заранее: 400 мм — это ось трубки, внешний или внутренний диаметр?
К расчётной длине прибавляем выводы. Стандартная длина вывода: 80-150 мм. Два вывода по 100 мм = плюс 200 мм. Итого трубка: 1457 мм.
Диаметр трубки и мощность
При фиксированном диаметре кольца (400 мм) длина нагревательного участка одинакова, но выбор диаметра трубки влияет на максимальную допустимую мощность. Удельная поверхностная нагрузка 2 Вт/см² — стандарт для воздушных и сухих сред, до 4 Вт/см² — для жидкостей.
| Диаметр трубки, мм | Боковая поверхность нагрева (L=1257 мм), см² | Макс. мощность при 2 Вт/см² (воздух), Вт | Макс. мощность при 4 Вт/см² (вода), Вт |
|---|---|---|---|
| 6 мм | 237 | 474 Вт | 948 Вт |
| 8 мм | 316 | 632 Вт | 1264 Вт |
| 10 мм | 395 | 790 Вт | 1580 Вт |
| 12 мм | 474 | 948 Вт | 1896 Вт |
Если нужна мощность выше — либо увеличивать диаметр трубки, либо делать двойное кольцо (два витка из одной трубки), либо ставить два отдельных ТЭНа. Двойное кольцо при диаметре 400 мм по оси наружного витка: наружный виток 400 мм, внутренний примерно 380 мм (с учётом шага). Такое изделие нужно прорисовать отдельно.
Что указать в чертеже
Без этих данных производство не сможет рассчитать изделие. Вот минимальный список для кольцевого ТЭНа:
| Параметр | Пример значения | Комментарий |
|---|---|---|
| Диаметр кольца | 400 мм | По оси трубки, внешнему или внутреннему диаметру — уточнить |
| Диаметр трубки | 10 мм | 6 / 8 / 10 / 12 мм — стандартные |
| Длина выводов | 100 мм | Одинаковые или разные, указать для каждого |
| Расположение выводов | Рядом (угол ~5°) | Или противоположно (180°), или под произвольным углом |
| Материал оболочки | 12Х18Н10Т | Сталь 10 (воздух/масло), AISI 304 (вода), 12Х18Н10Т (пищевые среды) |
| Мощность | 1000 Вт | Или сопротивление в Омах, если уже рассчитано |
| Напряжение | 220 В | 220 В / 380 В / 12 В — влияет на сечение спирали |
Материал оболочки для разных сред
Сталь 10 (углеродистая) подходит для воздуха, масла и сухих сред. Дешевле, но ржавеет при контакте с водой и паром.
AISI 304 (08Х18Н10) — вода, пар, нейтральные жидкости. Стандарт для водонагревательных баков.
12Х18Н10Т — пищевые среды, агрессивный пар, технологические жидкости на производстве. Для плит в пищевой промышленности — только этот материал или AISI 304.
Медь используют для бытовых самоварных нагревателей, но только если среда — чистая вода без хлора и агрессивных добавок. В промышленных средах медная трубка деградирует быстро.
Как выводы влияют на монтаж
В большинстве конструкций выводы располагают рядом: оба конца трубки выходят в одном секторе кольца с небольшим угловым зазором. Это удобно, когда клеммная коробка одна и находится с одной стороны прибора.
Если выводы нужны с разных сторон — «противофазное» расположение (180°). Так делают, когда два фазных провода подходят с разных сторон или нужно симметрично распределить нагрузку в клеммнике.
На чертеже выводы обозначают как прямые участки трубки, перпендикулярные (или под заданным углом) к плоскости кольца. Длину каждого вывода указывают отдельно — левый и правый могут отличаться.
Пример ТЗ для заказа
Чтобы получить расчёт цены и срока без лишних вопросов, достаточно написать вот так:
«Круглый ТЭН. Диаметр кольца 400 мм по оси трубки. Трубка 10 мм. Материал — AISI 304. Мощность 1200 Вт, 220 В. Выводы 120 мм, расположены рядом. Количество 2 шт. Для водонагревательного бака.»
Этого достаточно для расчёта. Эскиз с размерами приветствуется — ускоряет согласование, если есть нестандартное расположение выводов или кольцо должно вписаться в конкретный посадочный паз.
