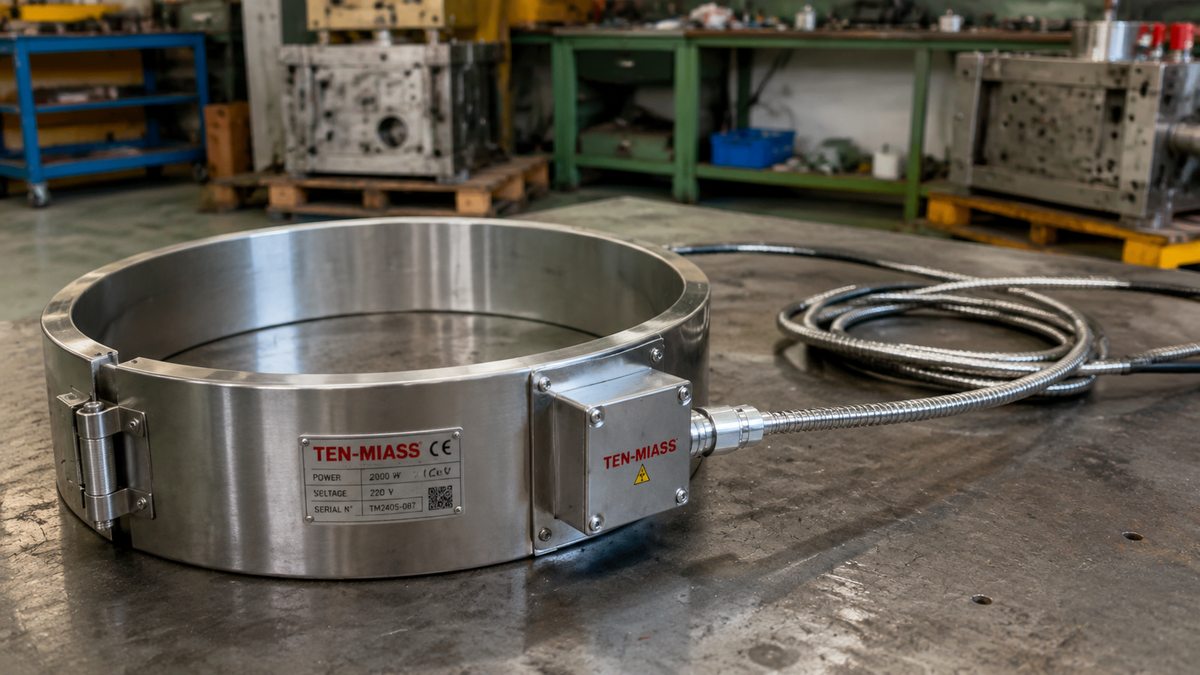

Круглый ТЭН диаметром 400 мм толщиной 2 см — заказ
Кольцевой ТЭН на 400 мм — это нестандартное изделие. Такой диаметр не бывает в каталогах, его делают под конкретную оснастку или ёмкость. Прежде чем ставить задачу в производство, нужно разобраться с тремя цифрами: диаметр кольца, диаметр трубки и расположение выводов. Путаница в одном из них — переделка.
Что такое кольцевой ТЭН
Кольцевой (тороидальный) ТЭН — это обычная трубка ТЭН, согнутая в окружность. Трубка круглая в сечении, внутри — нихромовая спираль в окружении периклаза (оксида магния), снаружи — металлическая оболочка. Концы остаются прямыми: из плоскости кольца выходят два вывода, к которым подключается питание.
Диаметр самого кольца — 400 мм в вашем случае. Это расстояние между противоположными точками окружности, измеренное по центральной оси трубки. Не по внешнему краю, не по внутренней стенке, а именно по центру.
Про «толщину 2 см» — что это значит
Фраза «толщина 2 см» может означать разное:
- Диаметр трубки ТЭН = 20 мм. Тогда трубка действительно толстая, кольцо выйдет массивным. Возможно, но требует уточнения.
- Габаритный размер посадочного места = 20 мм. Если паз или гнездо под ТЭН имеет глубину 20 мм, то внутрь войдёт трубка диаметром 16–18 мм с зазором. Это более реалистичный сценарий.
- Расстояние между выводами по высоте = 20 мм. Бывает, когда концы ТЭН выходят параллельно вверх, и монтажный фланец рассчитан на шаг 20 мм между ними.
Уточнить это просто: пришлите фото посадочного места или схему с размерами. По трём числам — 400, 20, и количество ТЭН в узле — уже можно дать оценку.
Где применяются кольцевые ТЭН диаметром 400 мм
Такой диаметр встречается в нескольких задачах:
- Нагрев ободов пресс-форм для литья пластмасс и резины. Форма диаметром 400 мм — крупная, обычно автомобильная или промышленная деталь.
- Нагрев кольцевых деталей перед посадкой на вал — подшипники, втулки, зубчатые колёса. ТЭН охватывает деталь снаружи.
- Нагрев баков и ёмкостей круглого сечения изнутри или снаружи.
- Трубчатые нагревательные обручи для технологических трубопроводов большого диаметра.
Что нужно указать при заказе — таблица параметров
| Параметр | Что указывать | Пример |
|---|---|---|
| Диаметр кольца | Обязательно. По центру трубки, в мм | 400 мм |
| Диаметр трубки | Обязательно. Внешний диаметр оболочки ТЭН | 10 мм, 12 мм, 16 мм |
| Мощность | Обязательно. В ваттах или киловаттах | 1500 Вт, 2 кВт |
| Напряжение | Обязательно. 220 В или 380 В | 220 В |
| Материал оболочки | Нержавеющая AISI 304 / 321, углеродистая сталь, медь | нержавеющая AISI 304 |
| Вывод концов | Длина выводов, направление (вверх, в сторону), угол между ними | оба вывода рядом, 100 мм вверх |
| Рабочая среда | Воздух, масло, вода, прямой контакт с металлом | нагрев металла через контакт |
| Количество | От 1 штуки | 1 шт |
Если есть чертёж или эскиз — приложите. По нему делаем точно, без лишних уточнений. Если чертежа нет, разберём по размерам вашего посадочного места.
Мощность: как не промахнуться
Для кольцевого ТЭН диаметром 400 мм активная длина трубки — это длина дуги кольца, то есть около 1256 мм (периметр по центру). При диаметре трубки 10 мм это даёт рабочую поверхность около 39 см².
Удельная нагрузка зависит от задачи:
- Нагрев через контакт с металлом — 2–4 Вт/см²
- Нагрев в масляной среде — 2–3 Вт/см²
- Нагрев воздуха в закрытом объёме — 1–2 Вт/см²
Итого для диаметра 400 мм с трубкой 10 мм: рабочая мощность 800–1500 Вт — реалистичный диапазон для большинства задач. Если нужно больше — берут трубку толще или увеличивают количество ТЭН.
Сроки и доставка
Производство кольцевого ТЭН по параметрам — 7–14 рабочих дней. Минимальная партия — 1 штука. Отправляем по России и в Казахстан через СДЭК и ПЭК.
