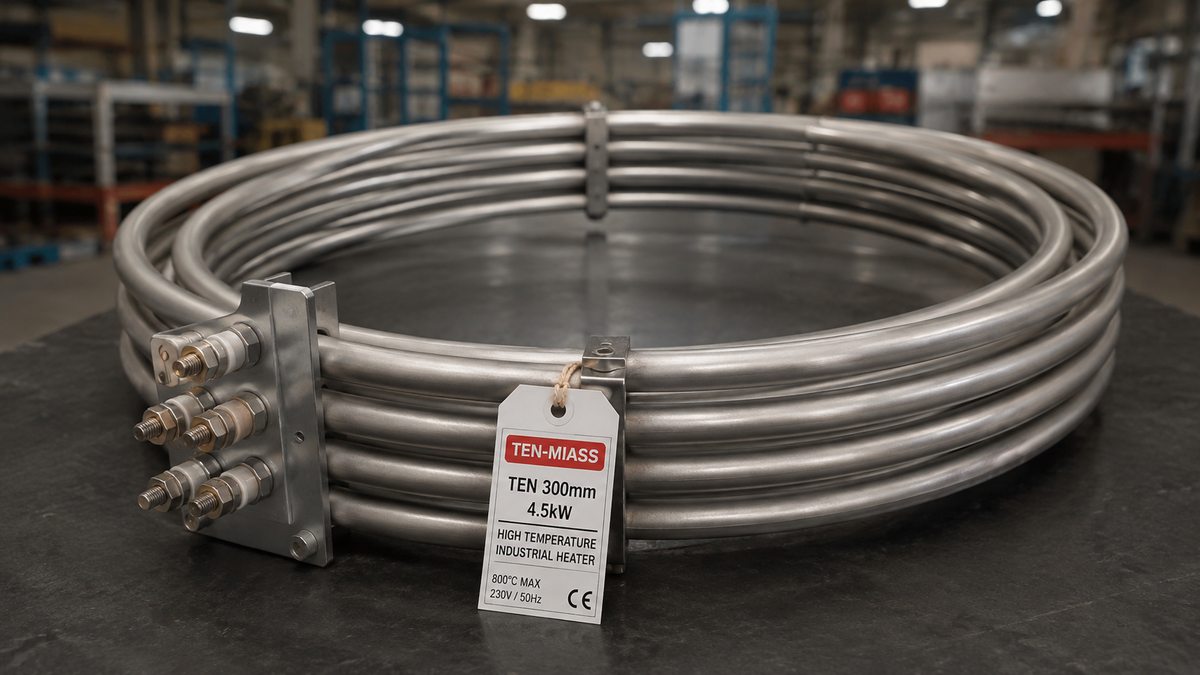

Кольцевой ТЭН диаметром 30 см, шириной 4-5 см, мощность 4-5 кВт, температура до 300 градусов

Вулканизатор шин диаметром 300 мм. Экструдер пластиковых труб с рабочей зоной 240-280 мм. Камерная сушилка для деревянных заготовок. Всё это оборудование объединяет одно: при выходе кольцевого ТЭН производство останавливается немедленно, а подобрать готовый нагреватель такого размера с нужными параметрами со склада почти невозможно.

Кольцевой ТЭН Ø300 мм с мощностью 4-5 кВт и рабочей температурой до 300°C — нестандартный типоразмер, который изготавливается под конкретное оборудование. Рассказываем, из чего его делают, какое питание нужно и что указать в заявке.

Параметры изделия

Почему 300°C требует другого материала

Стандартные ТЭН с медной или углеродистой стальной оболочкой рассчитаны на температуру до 200-230°C. При 300°C они работают на пределе или вовсе не подходят: медь при таких температурах размягчается, быстро окисляется, и срок службы падает до нескольких тысяч часов.

Для режима 250-400°C правильное решение — оболочка из AISI 321 (российское обозначение 08Х18Н10Т, или «10Т»). Это аустенитная нержавейка с добавкой титана. Она не окисляется при цикличном нагреве, держит форму под нагрузкой и обеспечивает ресурс 15 000-25 000 часов даже при постоянной работе в 300°C.

Питание: 220 В или 380 В

При мощности 4-5 кВт на однофазной сети (220 В) ток составит 18-23 А. Это рабочий ток, но для длительного режима требуется провод сечением не менее 4-6 мм² и автомат на 25 А. В промышленном оборудовании с такими токами нередко возникают просадки напряжения, которые ведут к недогреву.

Поэтому кольцевые ТЭН мощностью 4-5 кВт чаще заказывают на 380 В — трехфазное подключение треугольником или звездой. Ток на каждую фазу при этом составляет 7-9 А, нагрузка распределяется равномерно, кабель нужен значительно тоньше. Это особенно важно, если нагреватель стоит в цепи ПИД-регулятора температуры.

Крепление и расположение выводов

Кольцевой ТЭН Ø300 мм можно закрепить тремя способами:

• Проушины или ушки, приваренные к корпусу ТЭН, под болт М6-М8. Самый распространённый вариант.
• Фланцевое кольцо, которое прикручивается к посадочному месту оборудования.
• Зажимной кронштейн в паз станины (для корпусов с пазами под Т-болт).

Место вывода контактных штырей выбирается при заказе. Чаще всего их сводят в одну точку (условно «12 часов»): это упрощает прокладку проводов и уменьшает длину кабельной разводки. Если конструкция оборудования требует двух точек вывода (180° друг от друга), это тоже реализуемо.

Где применяют кольцевые ТЭН Ø300 мм

• Вулканизаторы шин — нагрев пресс-форм до 150-180°C (здесь 300°C — это запас ресурса).
• Экструдеры пластика — зоны нагрева цилиндра с рабочей температурой 200-280°C.
• Сушильные камеры и печи — нагрев воздушного потока до 250-300°C.
• Термопрессы и ламинаторы — равномерный нагрев рабочей зоны по окружности.
• Аппараты горячего тиснения — нагрев пуансона через кольцевой нагреватель.

Что нужно для расчёта и заказа

Чтобы изготовить кольцевой ТЭН точно под ваше оборудование, пришлите:

1. Внутренний и внешний диаметр кольца (или чертёж посадочного места).
2. Ширину (высоту) нагревателя.
3. Мощность и напряжение питания.
4. Максимальную рабочую температуру среды, в которой работает ТЭН.
5. Способ крепления и место вывода контактов (фото оборудования поможет).

Если ТЭН вышел из строя и нужно сделать аналог — достаточно фотографии нагревателя с рядом положенной линейкой и указанием мощности с шильдика. По фото мы подбираем параметры самостоятельно.
