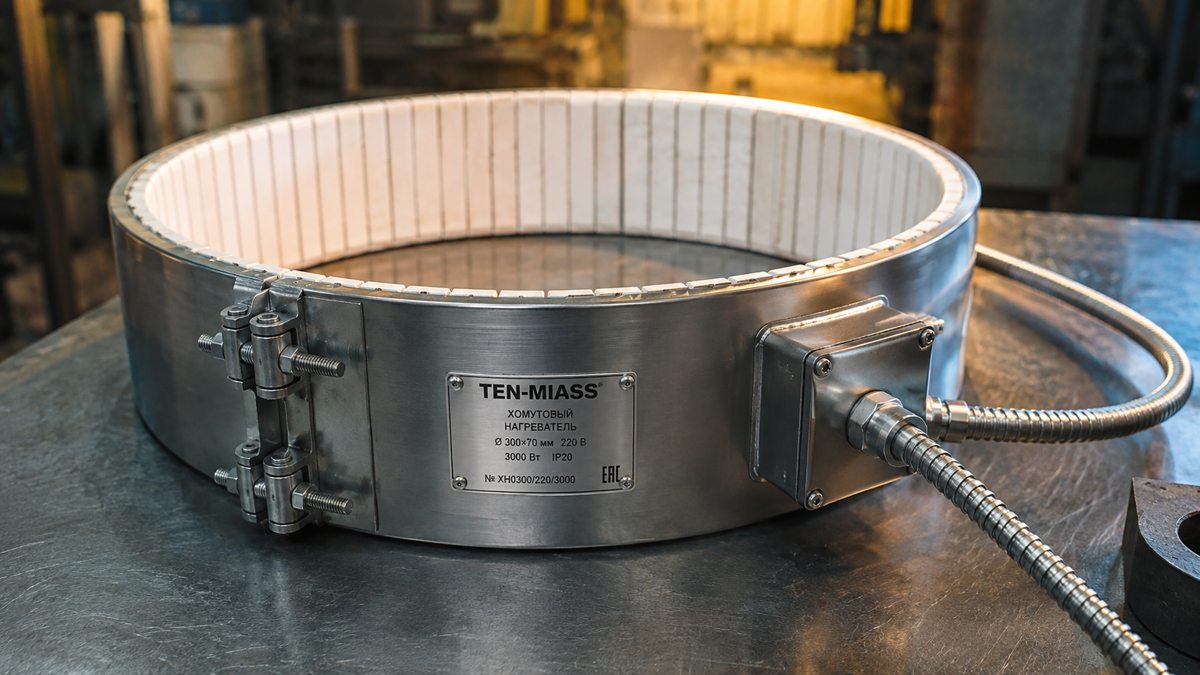

На экструдере диаметр нагревательного цилиндра ровно 300 мм. В паз глубиной 45 мм должен войти нагреватель, дать равномерный прогрев до 260-280°C и сидеть там годами без замены. Это именно та задача, для которой делают кольцевые ТЭН с внутренним диаметром 300 мм и шириной 40-50 мм.
Геометрия: что стоит за цифрами 300/40-50
Внутренний диаметр 300 мм означает, что кольцо охватывает цилиндр снаружи с посадочным зазором 0,1-0,3 мм. Длина окружности по внутреннему радиусу равна 942 мм. При ширине 40 мм площадь нагревающей поверхности составляет 376 см², при ширине 50 мм это 471 см².
Эти цифры напрямую влияют на мощность. Для воздушного или масляного нагрева применяют удельную нагрузку 5-8 Вт/см². Итоговый диапазон мощности для ширины 40-50 мм:
| Ширина кольца | Площадь, см² | Мощность при 6 Вт/см² | Мощность при 8 Вт/см² |
|---|---|---|---|
| 40 мм | 376 | 2,3 кВт | 3,0 кВт |
| 45 мм | 424 | 2,5 кВт | 3,4 кВт |
| 50 мм | 471 | 2,8 кВт | 3,8 кВт |
Стандартное напряжение подключения 220 В или 380 В. На 380 В при той же мощности ток меньше, нагрев выводов слабее, срок службы контактов выше.
Материалы оболочки для 300°C
Рабочая температура 300°C сужает выбор материала трубки. При такой температуре углеродистая сталь окисляется, а AISI 304 ещё держит форму, но на пределе. Практика показывает три правила:
- Воздух, масло: сталь 10 подходит до 250°C, для 300°C лучше AISI 304
- Вода, пар: AISI 304 (08Х18Н10) или AISI 316 при наличии хлоридов
- Пищевые и фармацевтические среды: 12Х18Н10Т (аналог AISI 321)
Внутри трубки нихромовая спираль в наполнителе из оксида магния (MgO). Теплопроводность MgO при 300°C около 18 Вт/(м·К) при условии правильной прессовки. Если наполнитель набран небрежно, с пустотами, теплопроводность падает до 6-8 Вт/(м·К) и спираль локально перегревается.
Где применяется кольцо D300
Литьевые машины с цилиндром диаметром 300 мм относятся к категории 600-1000 тонн усилия смыкания. Это оборудование для крупных изделий: ящики, поддоны, автомобильные бамперы. Нагревательные кольца стоят по 4-8 штук в ряд вдоль цилиндра.
Экструдеры с диаметром шнека 280-320 мм используют такие кольца в зонах нагрева матрицы и выходного сопла. Вулканизаторы для крупных резинотехнических изделий. Пресс-формы для листового пластика в полиграфии.
Монтаж: три вещи, которые влияют на срок службы
Первое: тепловой контакт. Зазор между кольцом и стенкой паза не должен превышать 0,3 мм. Если посадочное место разбито и зазор 0,5-1 мм, кольцо греет воздух, а не деталь. Температура трубки растёт, ресурс падает вдвое.
Второе: компенсация теплового расширения. При нагреве до 300°C нержавейка расширяется на 0,48 мм/м. Длина окружности кольца 942 мм, значит расширение 0,45 мм. Это небольшая величина, но если паз очень тугой, кольцо начинает деформировать корпус. Алюминиевая фольга 0,1-0,15 мм между кольцом и пазом решает этот вопрос.
Третье: выводы. Контакты греются до 80-120°C. Если клеммная коробка не защищена от масляного тумана и стружки, контакты окисляются за 3-6 месяцев. Закрытый вывод или гибкий кабель в термостойкой оплётке (силикон до 250°C) защищают намного лучше голых шпилек.
Как контролировать работу нагревателя
Сопротивление нового кольца при комнатной температуре: R = U² / P. Для 3 кВт на 220 В это 16,1 Ом. Измерьте омметром до установки и запишите. При плановом ТО сравнивайте: отклонение более 10% от исходного говорит о деградации спирали или MgO.
Сопротивление изоляции корпус-вывод должно быть не менее 20 МОм в холодном состоянии. После длительной работы влага проникает в MgO, изоляция падает до 1-5 МОм. Такой нагреватель может работать, но с риском пробоя на корпус. Прогрев до 150°C на 2 часа обычно восстанавливает изоляцию.
Нужен кольцевой ТЭН по вашим параметрам?
Изготовим за 7-14 рабочих дней. Минимальный заказ — 1 шт.
Отправить заявкуЧто указывать в заявке
Чтобы получить точное предложение без лишних звонков, укажите в заявке:
- Внутренний диаметр: 300 мм (точнее, если посадочное место имеет допуск)
- Ширина кольца: 40, 45 или 50 мм
- Мощность и напряжение: например, 3 кВт / 220 В
- Материал трубки: сталь 10, AISI 304 или другой
- Длина выводов и их тип: гибкий кабель или жёсткие шпильки
- Количество штук
Если есть чертёж от старого нагревателя или фотография с размерами, пришлите его в заявке. Это сокращает время согласования с 2-3 дней до 1 дня.
Часто задаваемые вопросы
Можно ли использовать кольцо при температуре выше 300°C?
Нет. Выше 350°C MgO-наполнитель теряет изоляционные свойства при длительном нагреве. Для 400-500°C нужна другая конструкция с Incoloy 840.
Почему ТЭН греет неравномерно?
Три причины: зазор более 0,3 мм с поверхностью, разная толщина фольги, или заводской брак (смещение спирали). Проверьте изоляцию омметром: менее 20 МОм в холодном состоянии указывает на проблему с MgO.
Нужна ли нестандартная ширина, например 55 мм?
Технически возможно, но при ширине более 50 мм сложнее обеспечить равномерное прижатие кольца к поверхности. Лучше рассмотреть два кольца по 27-28 мм или обсудить задачу с инженером.
