Водонагреватель Electrolux EWH 50 грел воду полтора часа, а потом перестал совсем. Мастер снял ТЭН — колба покрыта трёхмиллиметровым слоем накипи, фланец потемнел, один болт вырвало ржавчиной. Деталь называется колба-фланец серии GS, мощность 2000W, 220В. Оригинальная позиция снята с производства — на складах либо нет, либо цена в три раза выше рыночной. Мы изготавливаем аналоги из нержавейки AISI 304 с теми же посадочными размерами.

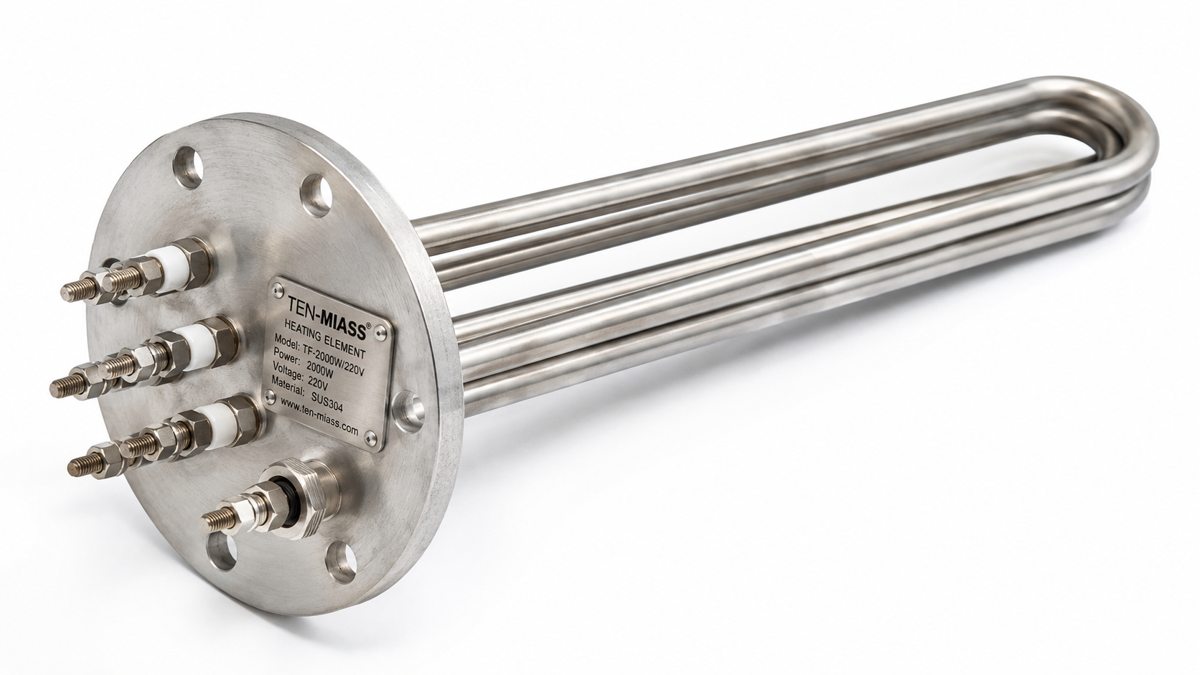

Что такое колба-фланец GS и чем она отличается от резьбового ТЭН
Колба-фланец — это ТЭН с широким круглым фланцем, который монтируется снизу бака болтами. В отличие от резьбового нагревателя (который вкручивается в муфту G1.5 или 1"), фланцевый крепёж держит лучше: больше площадь уплотнения, меньше момент затяжки, проще снять при замене.
Серия GS — это конкретный типоразмер, применявшийся в бойлерах Electrolux EWH 30, EWH 50, EWH 80 с нижним расположением нагревателя. Основные параметры:
- Диаметр фланца: ~63 мм
- Количество болтов крепления: 6 штук, M5
- Мощность: 2000W (2 кВт)
- Напряжение: 220В / 50 Гц
- Длина трубки нагревателя: 270–310 мм (зависит от объёма бака)
- Уплотнение: силиконовая прокладка под фланец
Оригинальные GS от Electrolux шли с медной колбой или покрытой эмалью. Медь в жёсткой воде (Урал, Сибирь, Поволжье) живёт 3–4 года — накипь на оксиде меди держится прочнее, чем на нержавейке, и теплопроводность падает быстрее.
Почему нержавейка AISI 304, а не медь или титан
Медь проводит тепло лучше (385 Вт/м·К против 16 у нержавейки), но накипь на медной поверхности нарастает быстрее из-за шероховатости оксидного слоя. На нержавейке AISI 304 поверхность пассивируется — накипь держится хуже, и при том же объёме отложений перегрев трубки ниже.
Титан используется в промышленных ТЭН для агрессивных сред (кислоты, хлорированная вода выше 5 мг/л). Для бытового бойлера с водопроводной водой — избыточное решение и втрое дороже.
Нержавейка AISI 304 в бойлере с водой 200–300 ppm жёсткости служит 5–7 лет. При жёсткости выше 400 ppm (что типично для скважин) — 3–4 года, но это лучше, чем 2–3 у меди.
Как отличить серию GS от других типоразмеров
Главные признаки колбы-фланца GS на Electrolux EWH:
- Фланец круглый, диаметр ~63 мм (измерять по внешнему краю металла, не по прокладке)
- 6 отверстий под болты, равномерно по кругу, диаметр отверстия ~5,5 мм
- Два провода выходят сбоку через керамическую колодку (не сверху и не снизу фланца)
- Трубка нагревателя П-образная или U-образная, уходит в глубину бака
Для сравнения: в водонагревателях серии EWH Centurio и некоторых Royal Flash стоит прямоугольный фланец 80×60 мм — это уже другая серия, GS туда не встанет.
Если фото старого ТЭН не осталось, можно определить типоразмер по модели водонагревателя. Таблица совместимости есть у нас на сайте, или пришлите фото гнезда в баке после снятия ТЭН — определим за 10 минут.
Замена на 2000W вместо штатного 1500W — что нужно проверить
Часть бойлеров EWH шла с ТЭН на 1500W, часть — с 2000W. Аналог GS 2000W встаёт на то же посадочное место, но прежде чем ставить повышенную мощность, проверьте три вещи:
- Проводка: 2000W при 220В — это 9,1 А. Кабель от щитка к бойлеру должен быть 2,5 мм², иначе нагрев изоляции выйдет за норму. На провод 1,5 мм² ставить 2000W нельзя.
- Автомат: при 9,1 А нужен автомат минимум 10 А, лучше 16 А (70% нагрузки — стандарт для долговременной работы).
- Термостат: в большинстве EWH термостат рассчитан на 2000W или выше, ограничений нет. Но если термостат в бойлере не менялся больше 8 лет — при замене ТЭН его стоит поменять заодно.
Прирост скорости нагрева от 1500W до 2000W: бак 50 л с 10°C до 60°C — с 95 минут до 72 минут. Для гостиницы или общежития, где бойлеры работают в пиковом режиме утром, разница ощутимая.
Сроки и условия изготовления аналога
Мы изготавливаем колбы-фланцы GS 2000W под заказ на производстве в Миассе (Челябинская обл.). Минимальная партия — 1 штука, это важно для частных мастеров и небольших сервисов.
Срок изготовления: 7–14 рабочих дней. Отправка транспортными компаниями (СДЭК, Деловые Линии, ПЭК) по всей России. Для предприятий с парком из 10+ бойлеров — обсуждаем поставку партией, фиксируем цену.
Что нужно для заказа:
- Модель водонагревателя Electrolux (например, EWH 50 Quantum, EWH 80 Silver)
- Или фото старого ТЭН с фланцем — вид сбоку и снизу
- Мощность (1500W или 2000W) и напряжение (220В стандарт)
По фото определяем диаметр фланца, количество болтов, длину трубки и выдаём подтверждение совместимости до оплаты.
