Колба на 24 кВт из 6 ТЭН по 4 кВт: подбор, расчёт тока, материалы
Шесть ТЭН по 4 кВт на одном коллекторе дают 24 кВт суммарной мощности — это стандартная сборка для промышленных ванн, технологических чанов и нагревательных ёмкостей. На первый взгляд, проще поставить два нагревателя по 12 кВт. Но у инженеров, которые обслуживают такие установки не первый год, другой взгляд.
Что такое «колба» и зачем она нужна

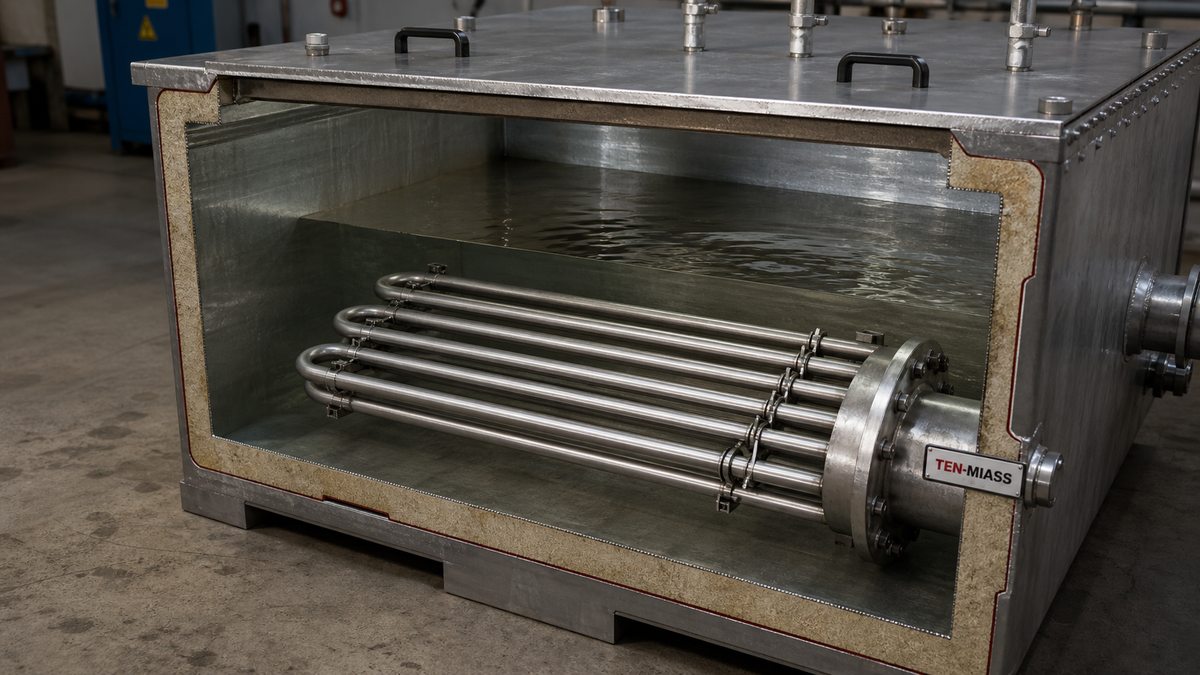

«Колбой» в промышленном обиходе называют сборку из нескольких ТЭН, смонтированных на общем фланце или коллекторе. Конструкция опускается в нагреваемую ёмкость как единый блок: один ввод в стенку бака, одна клеммная коробка снаружи. По сути, это блок ТЭН 24 кВт, только с разбивкой мощности на несколько независимых элементов.
Применяется везде, где нужен нагрев жидкости или пара в закрытой ёмкости: ванны гальваники, промывочные баки, обезжиривающие установки, пропарочные камеры, масляные термостаты, ванны пайки.
Почему 6 x 4 кВт удобнее чем 2 x 12 кВт
Три аргумента, которые перевешивают кажущуюся простоту двух мощных элементов:
| Параметр | 2 x 12 кВт | 6 x 4 кВт |
|---|---|---|
| Ступенчатое управление | 2 ступени (0 / 24 кВт) | 6 ступеней (0 / 4 / 8 / 12 / 16 / 20 / 24 кВт) |
| Равномерность нагрева | Две точки нагрева | 6 точек, нагрев по всему объёму |
| Отказ одного элемента | Потеря 50% мощности | Потеря 17%, остальные работают |
| Стоимость замены при отказе | 1 ТЭН x 12 кВт | 1 ТЭН x 4 кВт (в 2-3 раза дешевле) |
| Удельная нагрузка на трубку | Высокая — перегрев среды у поверхности | Ниже — щадящий режим для среды |
Ступенчатое управление позволяет поддерживать температуру с точностью до 4 кВт шага, не перегревая ванну в режиме поддержания. Для гальваники или пайки это принципиально.
Расчёт тока для подключения на 380В
Колба 24 кВт подключается к трёхфазной сети 380В. Схема соединения — звезда, по два ТЭН на фазу.
| Параметр | Значение |
|---|---|
| Суммарная мощность | 24 000 Вт |
| Напряжение сети | 380 В (три фазы) |
| Формула (звезда) | I = P / (корень из 3 x U) = 24 000 / (1,73 x 380) |
| Ток полной нагрузки | приблизительно 36,5 А |
| Рекомендуемый автомат | 40 А (трёхполюсный, тип C) |
| Сечение кабеля (ПВС/КВВГнг) | от 6 мм2 на фазу |
Если колба подключается через ПИД-регулятор с управлением ступенями, ток в каждый момент соответствует включённым ТЭНам: 2 ТЭН — около 12 А, 4 ТЭН — около 24 А, 6 ТЭН — 36,5 А.
Материал оболочки ТЭН: что выбрать
Материал трубки определяет срок службы в конкретной среде. Ошибка здесь стоит дорого: коррозия разрушает ТЭН задолго до расчётного срока.
| Среда нагрева | Рекомендуемый материал | Примечание |
|---|---|---|
| Вода, пар, водные растворы | AISI 304 (08Х18Н10) | Стандарт для водяных ванн |
| Масло, воздух, сухие среды | Сталь 10 (углеродистая) | Экономичнее, достаточно для масла |
| Пищевые среды, моющие растворы | 12Х18Н10Т (цельнотянутая) | Требует чистоты шва и поверхности |
| Гальваника, кислоты, хлориды | Титан или 316L | Агрессивные среды, согласовывается отдельно |
Для большинства промышленных ванн с водой, ополаскивающими баками, ваннами обезжиривания на щелочных растворах (pH 7-11) достаточно AISI 304. Если в ванне кислотный раствор или высокая концентрация хлоридов — нужен титан или 316L.
Конструкция коллектора: на что обратить внимание
Коллектор — основание, в котором закреплены все 6 ТЭН. Это либо сварной фланец, либо резьбовой штуцерный блок. Выбор зависит от конструкции ёмкости:
| Тип крепления | Где применяется |
|---|---|
| Фланец (плоский, под болты) | Ёмкости с DN50-DN200 и выше, промышленные ванны с плоским дном или стенкой |
| Резьбовой штуцер (G1 1/4 – G2 1/2) | Баки стандартных размеров, где уже есть резьбовое отверстие |
| Сварная гребёнка | Нестандартные ванны под индивидуальное изготовление |
Геометрия трубок ТЭН (U-образные, П-образные, прямые) подбирается под глубину и форму ёмкости. Трубки не должны касаться стенок и дна — минимальный зазор 20-30 мм.
Применение: где работают колбы 24 кВт
Типовые задачи, под которые заказывают такие сборки:
- Ванны электролитического обезжиривания (щелочной раствор, 60-80°C)
- Промывочные баки перед нанесением покрытий
- Ванны горячего цинкования и пассивации
- Технологические чаны пищевой промышленности (варка, пастеризация)
- Масляные термостаты для испытательных стендов
- Ванны пайки оловянно-свинцовыми припоями
- Пропарочные камеры для ЖБИ и строительных материалов
Как управлять ступенями: три схемы
6 независимых ТЭН открывают несколько вариантов управления мощностью:
| Схема управления | Оборудование | Точность |
|---|---|---|
| Ручные ступени через автоматы | 6 отдельных автоматов или рубильников | Ручная, шаг 4 кВт |
| ПИД-регулятор с твердотельными реле | ТРМ138 / Овен + 6 SSR | плюс-минус 1-2°C, автоматически |
| ПЛК + частотник (если насос) | S7-1200, ОВЕН ПЛК | плюс-минус 0,5°C, интеграция в линию |
Самый распространённый вариант для производственных ванн — ПИД-регулятор с твердотельными реле. Стоимость комплекта автоматики 8 000-25 000 рублей, при этом температура поддерживается автоматически без участия оператора.
Что нужно указать при заказе
Для расчёта стоимости и изготовления нам потребуется:
- Суммарная мощность или мощность одного ТЭН (у вас: 6 x 4 кВт)
- Напряжение сети (220В / 380В)
- Нагреваемая среда и её температура (вода / масло / кислота / воздух)
- Материал оболочки или описание среды (определим вместе)
- Тип крепления коллектора: фланец, резьбовой штуцер, сварной
- Диаметр входного отверстия в ёмкость
- Длина трубок ТЭН и форма (U-образная, П-образная, прямая)
- Если есть — фото или чертёж старой колбы
О том, как устроен и чем отличается блок ТЭН от одиночного нагревателя, подробно написано здесь: что такое блок ТЭН.
Рассчитать колбу ТЭН на 24 кВт
Пришлите параметры или фото старой сборки — ответим в течение 2 часов с расчётом и сроком.
