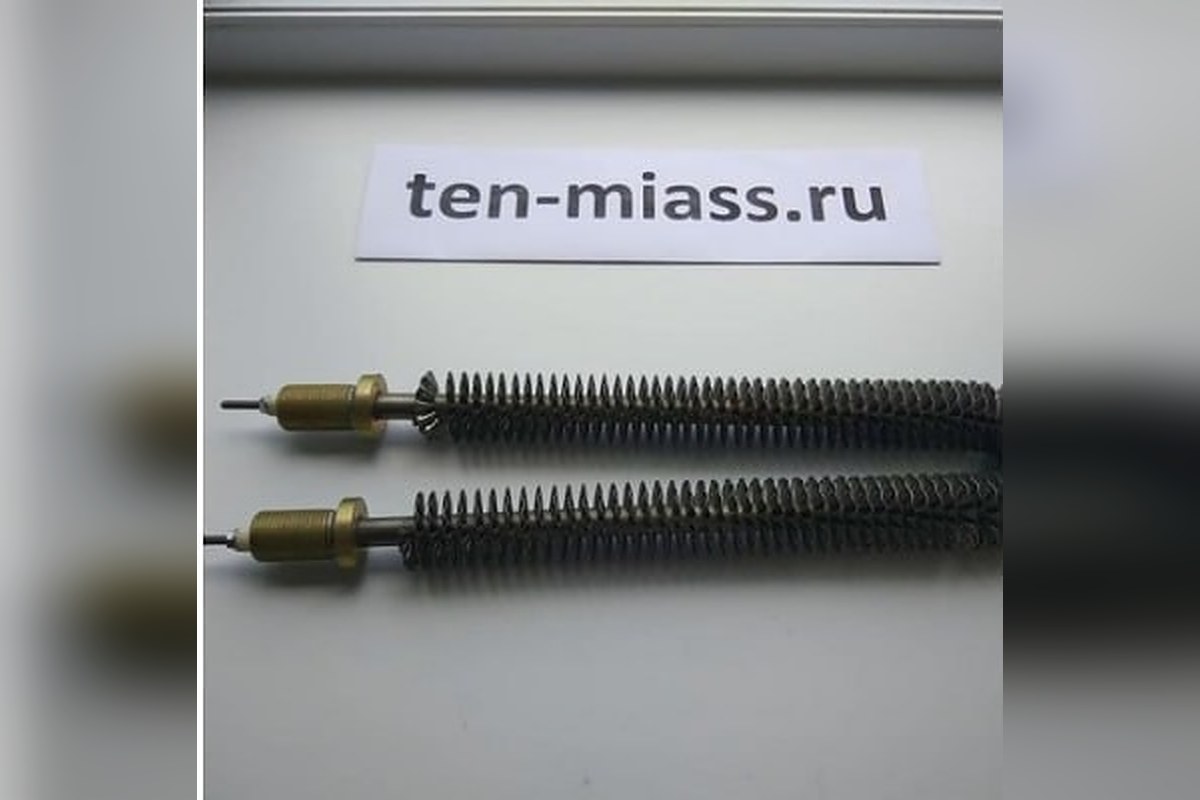

После: новые оребрённые ТЭН, изготовленные по образцу — замена старому блоку.

Кейс: восстановили оребрённый ТЭН осушителя воздуха азотной станции по образцу

Короткий ответ для тех, кто ищет замену: если в блоке осушки воздуха сгорел оребрённый ТЭН, а купить такой же под вашу станцию не выходит, его можно изготовить по образцу. Модель оборудования знать необязательно, нужен сам сгоревший блок или его размеры. Ниже разбираем реальный заказ по азотной станции и объясняем, какие данные прислать для расчёта.

С чем пришёл клиент

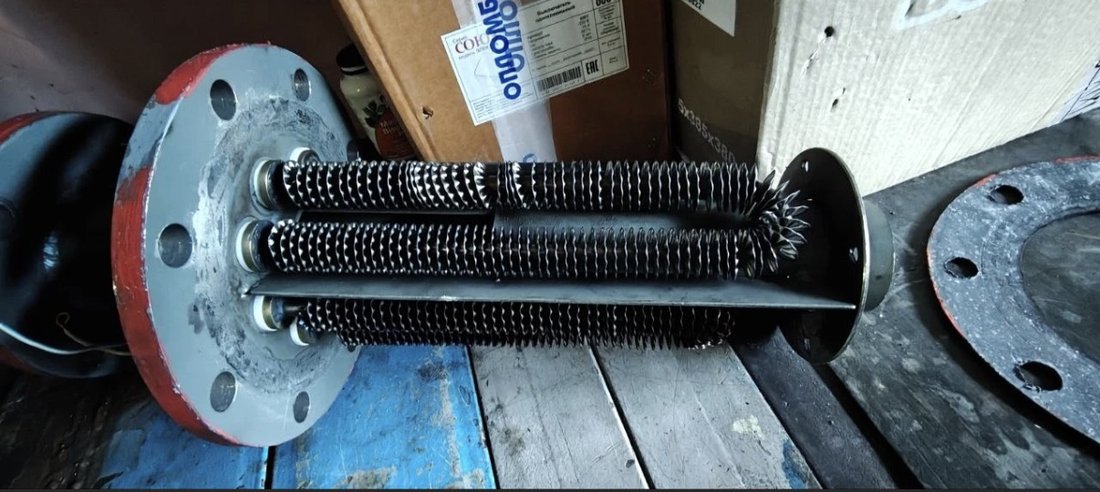

Написал сервисный инженер: на азотной станции вышел из строя нагревательный блок. Прислал фото оребрённых ТЭН на фланце и уточнил — это узел предподготовки воздуха, осушитель перед генератором азота. Оребрённый ТЭН там греет сжатый воздух в контуре осушки. В продаже под конкретную станцию замены нет, оригинал не поставляют. Оборудование стоит, а вместе с ним встал весь участок по азоту.

Это типичная ситуация для узлов подготовки воздуха. Блок осушки в азотной или воздухоразделительной станции собран под конкретный корпус, и оребрённый ТЭН в нём нестандартной длины или с нетиповым штуцером. На складах его нет ни у кого, а ждать оригинал из-за рубежа означает недели простоя всей станции.

Почему замену так сложно найти

Обычный водяной ТЭН взаимозаменяем: подобрал мощность и резьбу, поставил. С оребрёнными воздушными сложнее. Здесь важны не два параметра, а сразу несколько, и промах в любом ломает посадку или тепловой режим.

• Оребрение навито на трубку с определённым шагом и высотой ленты. От этого зависит площадь теплоотдачи.
• Длина активной части подогнана под сечение воздушного канала. Короче — не прогреет поток, длиннее — не влезет.
• Штуцер и способ крепления заточены под посадочное место в корпусе осушителя.
• Мощность рассчитана под расход воздуха. Завысишь — перегрев, занизишь — влага не уходит.

Сетевой магазин на такой запрос отвечает «нет в наличии» и предлагает поискать дальше. Производитель под чертёж или образец, наоборот, делает ровно то, что нужно.

Как мы воспроизводим по образцу

Схема простая и повторяемая. По ней восстанавливаем нагреватели для осушителей, калориферов и сушильных камер.

1. Клиент присылает фото блока на фоне линейки, фото места установки и количество штук. Если есть шильдик — фото шильдика.
2. Снимаем размеры: длину активной части, диаметр трубки, шаг и высоту оребрения, тип штуцера, схему подключения.
3. Изготавливаем новый ТЭН один в один по этим параметрам. При необходимости подбираем более стойкий материал, чем был в оригинале.
4. Проверяем сопротивление и прогон под нагрузкой, затем отгружаем.

Готовое изделие получило маркировку ТЭНР67А12/2,5к380ф8R16ш. По ней читается конструкция: ТЭНР — оребрённый ТЭН, 67 — активная длина 670 мм, А — контактный стержень, 12 — диаметр трубки 12 мм, 2,5к — мощность 2,5 кВт, 380 — напряжение 380 В, ш — исполнение со штуцером. Именно такую запись мы наносим на паспорт, чтобы при следующем заказе нагреватель можно было повторить один в один без образца.

Какие параметры снимаем с оребрённого ТЭНа

Чтобы новый нагреватель встал на место и держал тепловой режим, проверяем шесть характеристик. Ниже — что именно замеряем и типичные значения для воздушных оребрённых ТЭН.

Для осушителя, где воздух влажный, углеродистую трубку из оригинала часто меняем на нержавеющую AISI 304. Так нагреватель дольше держит коррозию и не ржавеет по оребрению.

Что прислать для расчёта

Чтобы мы посчитали цену и срок в тот же день, достаточно короткого набора данных:

• фото блока целиком рядом с линейкой или рулеткой;
• фото шильдика или самого старого ТЭНа;
• фото места установки в осушителе;
• количество штук;
• напряжение сети: 220 или 380 В;
• марка осушителя, если известна (необязательно).

Даже если маркировка на нагревателе стёрлась, восстановим по факту, замерив образец. Чертёж не требуется.

Три ошибки при подборе оребрённого ТЭНа

1. Меряют длину «от края до края». У оребрённого ТЭН есть холодные концы у штуцера и контактов. Если заказать по полной длине, активная часть окажется короче, и поток не прогреется. Меряйте отдельно оребрённый участок.
2. Копируют материал вслепую. Если старая трубка сгнила по оребрению от влаги, повторять углеродистую сталь нет смысла. Для осушителя логичнее нержавейка.
3. Завышают мощность. Оребрённый ТЭН отдаёт тепло воздуху, а не воде. При слабом обдуве высокая мощность перегреет трубку и пережжёт спираль. Мощность считают под реальный расход воздуха.

Разобравшись с этими тремя пунктами, вы получите нагреватель, который встанет на штатное место и отработает свой ресурс.
