Керамический нагревательный элемент купить: как выбрать ТЭН с магнезитовой засыпкой для промышленности

Когда инженер-теплотехник или главный энергетик ищет «керамический нагревательный элемент», в 90 % случаев речь идёт о трубчатом электронагревателе (ТЭН) с изоляцией из периклаза — технической керамики на основе оксида магния. Внутри ТЭНа нихромовая спираль запрессована в магнезитовую засыпку, которая одновременно изолирует витки и передаёт тепло к оболочке. ГОСТ 13268-88 допускает отклонение мощности +5/−10 %, что соответствует несимметричному допуску по сопротивлению −4/+11 %. Для промышленного нагрева это принципиально: серийный ТЭН из розницы с номиналом «3 кВт» может фактически давать 2,7 кВт и не вывести процесс на режим.

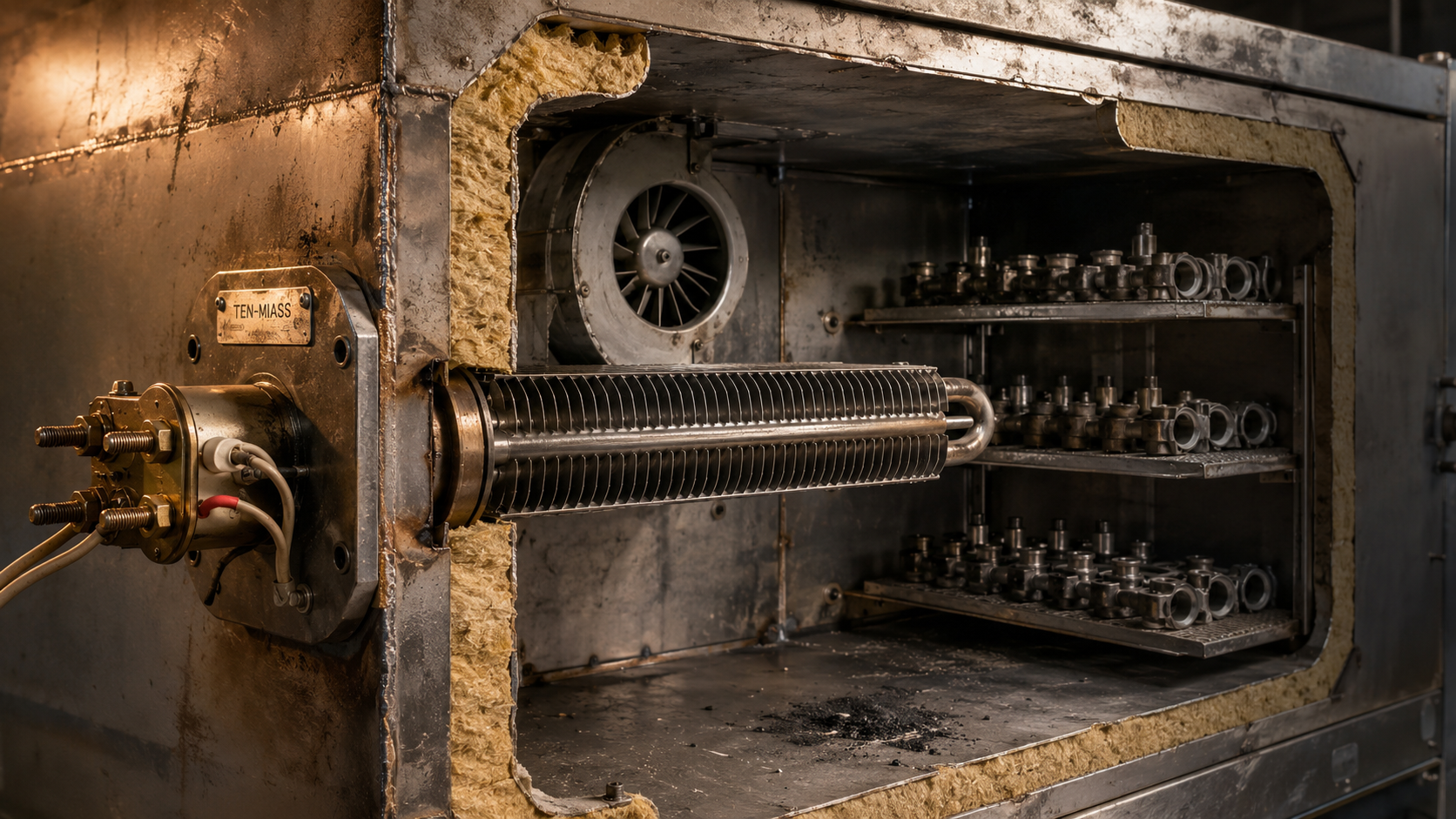

Что скрывается за названием «керамический нагревательный элемент»

Керамический нагревательный элемент — собирательное понятие. Отдельные керамические патронные нагреватели (картриджи) применяются в литье пластмасс, термопластавтоматах и горячеканальных системах. Их корпус — керамическая трубка с открытой спиралью, малая мощность, ограниченная температура (обычно до 400–500 °C) и низкая механическая прочность. Трубчатый ТЭН — другой класс: стальная оболочка (4–32 мм в диаметре, длина от 30 до 6000 мм), внутри которой керамика работает под давлением. Такая конструкция выдерживает вибрацию, перепады температур и агрессивные среды, а мощность одного элемента достигает 90 кВт.

В промышленности ТЭНы с магнезитовой засыпкой закрывают большинство задач: нагрев воды в пастеризаторах и котельных, масла в гидравлических станциях, воздуха в сушильных камерах и антиобледенительных системах, химических растворов в гальванических ваннах. В блочно-модульных котельных и печах полимеризации ТЭНы работают при 380 В с трёхфазным подключением, поэтому при выборе критичен расчёт сопротивления.

Материалы оболочки: как среда определяет марку стали

Оболочка ТЭНа контактирует с рабочей средой, поэтому материал выбирают не по цене, а по химической совместимости и температуре. Производство ТЭН-Миасс изготавливает элементы под чертёж заказчика с такими материалами.

Для газов и агрессивных сред с температурой выше 350 °C используют сплавы на основе никеля — Inconel 601 (ХН60ВТ) или Incoloy 800 (ХН32Т), но в стандартных водяных ТЭНах они избыточны. Если заказать ТЭН с AISI 304 (08Х18Н10) для гальванической ванны с хлоридами, то уже через месяц начнётся точечная коррозия. Поэтому перед расчётом укажите точный состав среды — технолог подберёт трубу.

Расчёт мощности и сопротивления для заказа

Для одноэлементного нагревателя сопротивление вычисляется по закону Ома: R = U² / P, где U — напряжение на элементе, P — номинальная мощность. Для трёхфазной сети 380 В с соединением «звезда» на каждый элемент приходится фазное напряжение 220 В (U_ф = U_лин / √3). Тогда формула принимает вид:

R = Uлин² / (3 × Pэлемента)

При соединении «треугольник» на элемент подаётся линейное напряжение 380 В, и сопротивление считается проще: R = U² / P = 380² / 3000 ≈ 48,1 Ом. Линейный ток всей трёхфазной нагрузки: I = P_общая / (√3 × U_лин). Знать точное сопротивление важно не только для проверки при приёмке, но и для расчёта уставок тепловых реле и автоматических выключателей.

Почему серийный нагреватель уступает изготовленному под чертёж

Каталоги электротоваров предлагают ТЭНы с фиксированной мощностью 1,5 / 3 / 6 кВт и стандартными длинами. Но задачи заказчика — бак на 4 м³ в котельной, экструдер с ограниченным каналом, фланец DN100 с нестандартной резьбой — требуют индивидуального расчёта. На производстве ТЭН-Миасс принимают заказы от 1 штуки и изготавливают элементы:

• диаметр корпуса от 4 до 32 мм — в патронный ТЭН для термопластавтомата, в змеевик для масляной ванны;
• длина от 30 до 6000 мм — для сушильного шкафа высотой 3 метра или подогревателя нефтепродуктов в горизонтальной ёмкости;
• мощность от десятков ватт до 90 кВт — точно под объём бака и время нагрева, а не «что есть на складе»;
• резьба штуцера G1/2″, G3/4″, M14×1,5, M22×1,5 или фланец с крупной резьбой G1,5″–G3″ под шестигранник, если в узле будет несколько петель.

Серийный ТЭН редко совпадает с задачей по всем трём параметрам: мощность, габарит, посадочное место. Внешне похожий элемент без чертежа в итоге приходится дорабатывать в цехе — гнуть, обрезать, перепрессовывать, что в полевых условиях недопустимо. Точный же расчёт под чертёж даёт срок службы 8000–12000 часов и стабильный нагрев без пиковых перегрузок.

Как заказать керамический нагревательный элемент: по фото, размерам или чертежу

Чтобы получить работоспособный нагреватель за 5–10 дней, не обязательно иметь полный комплект конструкторской документации. Достаточно одного из трёх вариантов:

1. Чертёж — идеальный случай. Инженер укажет посадочные размеры, мощность, напряжение и среду, а технолог производства проверит расчёт и предложит оптимальный материал оболочки.
2. Фото вышедшего из строя элемента с линейкой или штангенциркулем в кадре — восстановим геометрию до миллиметра, подберём спираль и засыпку.
3. Техническое задание с описанием объёма бака, требуемой температуры и доступного места под установку — этого достаточно для расчёта мощности и габаритов.

Независимо от способа, обязательно сообщите: состав и агрессивность среды, рабочее напряжение (220/380 В), способ монтажа (штуцер, фланец, просто вставка в паз), а также нужна ли защита от взрыва (Ex-d) или высокая влагозащита (IP65/IP68). Для термопарных каналов предусмотрим отверстие под термопару типа K или J.

Промышленный подогрев — это не «купить в Леруа», а инженерная задача, где цена ошибки — час простоя линии или замена дорогостоящего фланца на баке. Производство ТЭН-Миасс изготавливает элементы по ГОСТ 13268-88 с допуском по мощности +5/−10 % и даёт гарантию на герметичность. Пришлите фото или эскиз — технолог вернёт расчёт и срок в течение рабочего дня.
