Запрос «керамический ТЭН» чаще означает одно из двух: либо инфракрасную панель с излучающей керамической поверхностью, либо обычный трубчатый нагреватель, про который кто-то сказал, что внутри у него «керамика». Оба варианта технически верны, но это настолько разные конструкции, что путать их при выборе оборудования нельзя.
Два изделия под одним названием
Первый тип — ИК-нагреватели с керамическим телом. Это плоские или трубчатые излучатели из карборунда, кордиерита или технической керамики с нихромовой спиралью внутри. Спираль раскаляет керамическую поверхность до 300-700°C, та излучает тепловой поток в инфракрасном диапазоне. Объект нагревается на расстоянии, без физического контакта с нагревателем.
Второй тип — трубчатый ТЭН в металлической оболочке. Нихромовая спираль здесь тоже есть, но она запрессована внутрь металлической трубки (сталь, нержавейка, титан) и залита оксидом магния. MgO как раз и есть тот самый «керамический» наполнитель: он электрически изолирует спираль от оболочки, но при этом хорошо проводит тепло. Нагрев здесь происходит через прямой контакт оболочки с нагреваемой средой или поверхностью.
Принцип тот же: нихромовая спираль в керамическом наполнителе. Разница в оболочке и в способе передачи тепла. ИК-нагреватель излучает. Трубчатый ТЭН передаёт тепло контактом.
Где что применяется
ИК-керамические нагреватели
Их ставят туда, где нагрев нужен без механического контакта с изделием:
- Сушка лакокрасочных и порошковых покрытий (кузовной ремонт, линии окраски)
- Нагрев полимерных плёнок перед термоформованием
- Инфракрасные туннельные сушилки на пищевых производствах
- Нагрев рулонного текстиля и бумаги
- Прогрев асфальта и дорожных покрытий
Главное преимущество: равномерный нагрев поверхности большой площади с расстояния 5-30 см. Нет необходимости делать теплообменник или погружать нагреватель в среду.
Трубчатые ТЭН
Это основной промышленный нагреватель для всех задач, где нужен контактный нагрев:
- Нагрев воды, масла, технологических жидкостей в баках и бойлерах
- Патронные ТЭН в пресс-формах и пресс-плитах (диаметр 4-32 мм, длина до 6000 мм)
- Нагревательные блоки экструдеров и термопластавтоматов
- ТЭН в вулканизаторах, ламинаторах, горячих прессах
- Нагрев воздуха в промышленных электрических калориферах
- Нагрев в котлах, парогенераторах, технологических реакторах

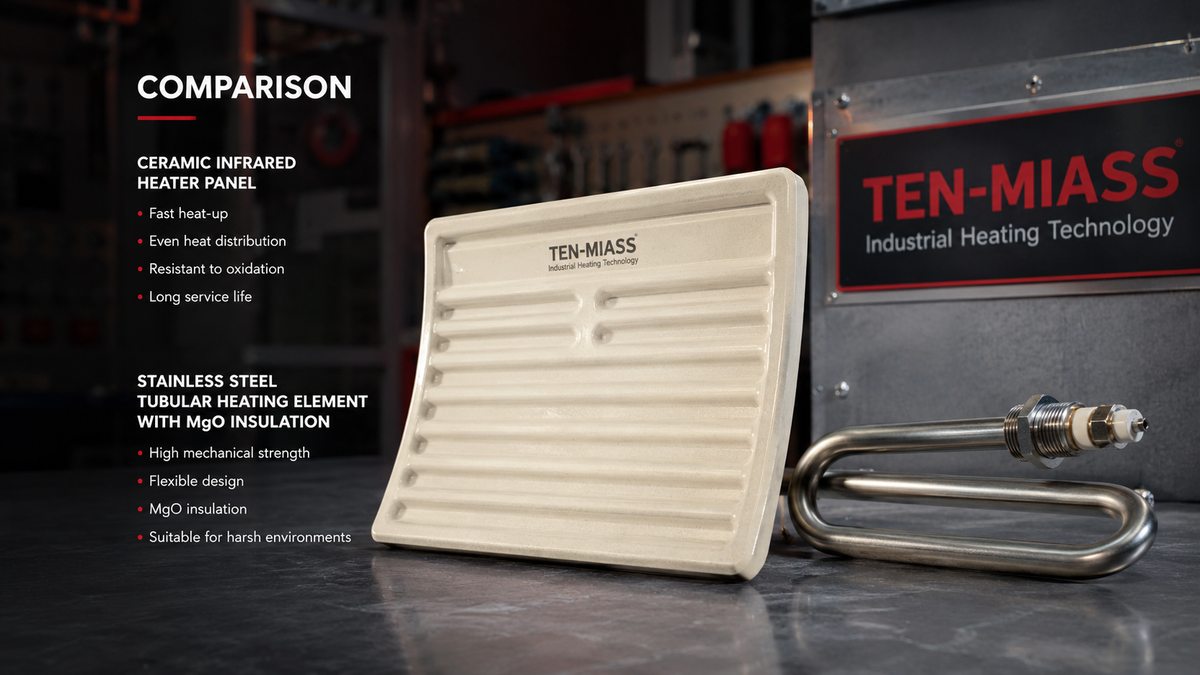

Таблица сравнения
| Параметр | ИК-керамический нагреватель | Трубчатый ТЭН (MgO) |
|---|---|---|
| Способ передачи тепла | Инфракрасное излучение | Прямой контакт (кондукция, конвекция) |
| Температура поверхности | 300-700°C | 100-800°C (зависит от материала оболочки) |
| Нужен ли контакт с нагреваемым объектом | Нет | Да (погружение, прижим, пазовый монтаж) |
| Типичный ресурс | 5 000-10 000 ч | 15 000-25 000 ч |
| Чувствительность к ударам | Высокая (керамика трескается) | Низкая (металлическая оболочка) |
| Работа в жидкости | Нет | Да (нержавейка, титан) |
| Нагрев пресс-форм, каналов, фланцев | Сложно, неравномерно | Точно, патронный или хомутовый монтаж |
| Нагрев открытых поверхностей на конвейере | Оптимально | Нецелесообразно |
| Изготовление под нестандартный размер | Ограниченно (типовые панели) | Да, от 1 шт. по чертежу |
Почему трубчатый ТЭН сложнее снаружи, но проще по конструкции
Иногда удивляются: «ТЭН выглядит сложнее, у него металлическая трубка, гибка, штуцер — а ИК-панель это просто плоская плитка». На самом деле всё наоборот. Внутри ТЭН устроен минималистично: нихромовая спираль, MgO-порошок, металлическая трубка. Никаких хрупких деталей. Керамическая ИК-панель снаружи выглядит проще, но её тело требует специальных огнеупорных материалов с заданной пористостью для равномерного излучения.
Именно поэтому трубчатый ТЭН изготавливают под конкретные размеры и гнут в нужную форму, а ИК-панель практически всегда заказывают в типовом исполнении или меняют полностью.
Материал оболочки ТЭН — не декоративная деталь
Выбор оболочки определяет, где ТЭН прослужит заявленный срок, а где сгорит за месяц:
- Сталь 10 — воздух, масло, сухие среды. Нержаветь не будет там, где влаги нет.
- AISI 304 / 08Х18Н10 — вода, водяной пар, нейтральные водные растворы.
- 12Х18Н10Т (цельнотянутая) — пищевые производства, слабоагрессивные среды, где важна стабильность при температурных циклах.
- Чистый титан — хлориды, кислоты, морская вода, гальванические ванны. Не универсальный материал, но там, где он нужен, замены нет.
Написать в заявке «нержавейка» недостаточно. Нержавеек десятки. Правильный вопрос: какая рабочая среда, её температура и концентрация агрессивных веществ.
Когда приходит запрос «керамический ТЭН для экструдера»
На экструдерах и термопластавтоматах стоят хомутовые нагреватели или патронные ТЭН. Их иногда называют «керамическими», потому что в старых конструкциях хомутовый нагреватель собирался на керамических сегментах. Современный аналог — это либо хомутовый ТЭН в нержавеющем корпусе с MgO, либо патронный ТЭН диаметром 8-16 мм, запрессованный в тело цилиндра.
Если пришёл запрос «нужен керамический ТЭН на экструдер» — уточняем: хомутовый или патронный, диаметр и длину посадочного места, мощность, напряжение. Как правило, это обычный трубчатый нагреватель, который называют «керамическим» по привычке.
Изготовим ТЭН под ваше оборудование
От 1 штуки. Срок 7-14 рабочих дней. Отправьте чертёж, фото или размеры сгоревшего нагревателя.
