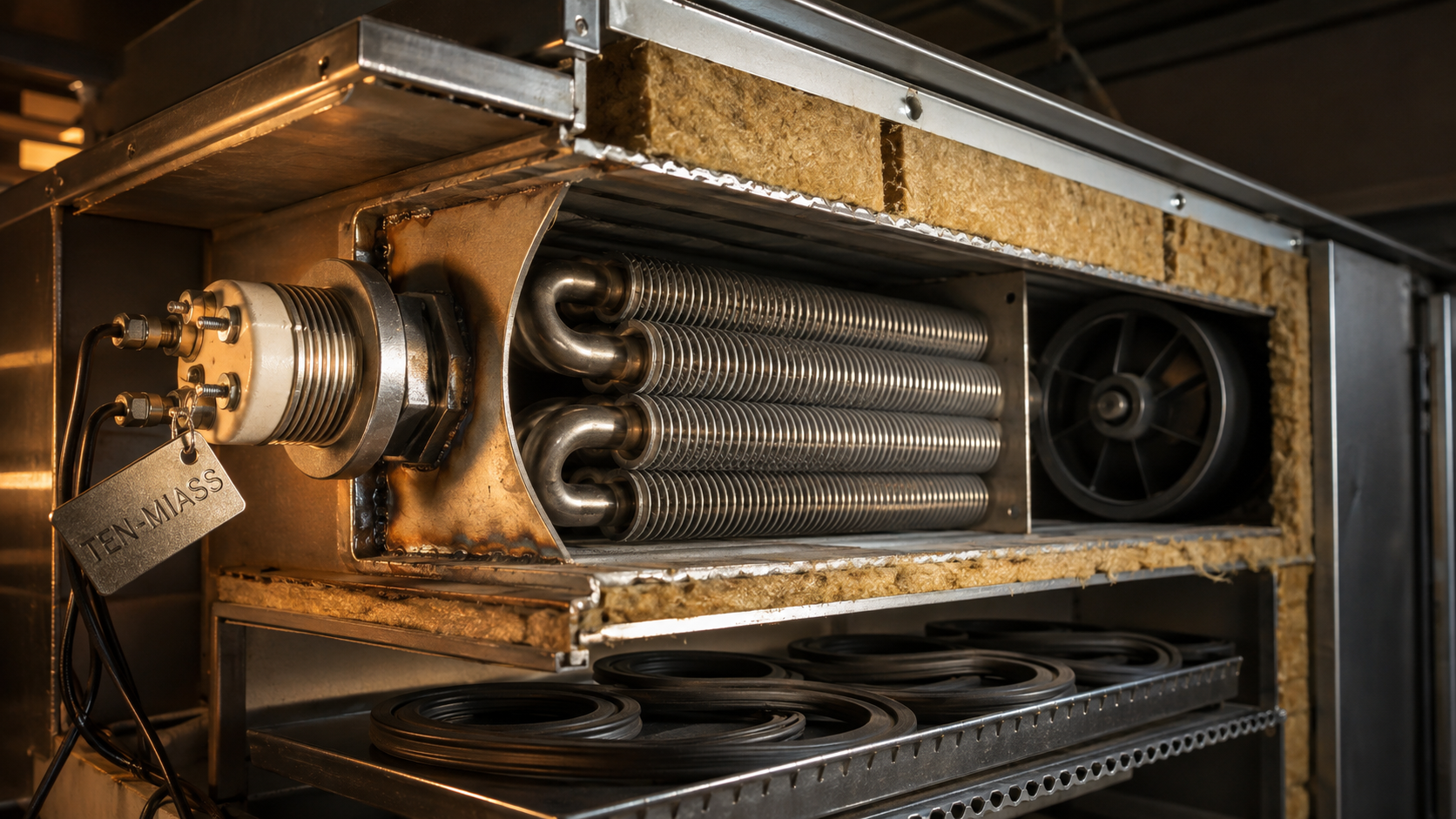

Карбоновый ИК-нагреватель vs ТЭН: в какие промышленные задачи ставить излучатель, а в какие — трубчатый электронагреватель

Инженер, проектирующий технологический участок, решает: ставить карбоновые инфракрасные излучатели или классические ТЭНы? Оба варианта питаются от сети 380 В и отдают тепловую мощность, но дальше общее заканчивается. ИК-нагреватель передаёт энергию излучением и греет поверхность. ТЭН — тубулярный электронагреватель с нихромовой спиралью в магнезитовой засыпке — передаёт тепло контактом, конвекцией или теплопроводностью. Чтобы не переплатить за «не тот» тип и не потерять время на переналадку, сравним физику, цифры и условия применения.

Физика нагрева: ИК-излучение против контактной передачи

Карбоновый ИК-нагреватель — кварцевая трубка с углеродной нитью, которая разогревается до 700–900 °C и излучает в диапазоне 2–10 мкм. Энергия попадает прямо на деталь, не тратясь на нагрев промежуточного воздуха. Это даёт мгновенный выход на режим (< 1 минуты) и высокую плотность потока. Но излучение не огибает препятствия: деталь сложной формы прогреется неравномерно, «тень» от кронштейна останется холодной.

ТЭН — это металлическая оболочка (диаметром от 4 до 32 мм, длиной от 30 до 6000 мм — под заказ), внутри которой спираль в периклазе. Поверхность ТЭНа нагревается до 200–600 °C, и тепло передаётся среде контактом: воде, маслу, раствору, воздуху. В жидкости КПД достигает 95%, в воздухе — 60–70%, потому что нагревается весь объём, а не только зона прямой видимости. Для технологической ванны, пастеризатора, автоклава, экструдера ТЭН — стандартное решение.

Сравнение по ключевым параметрам

Для расчёта мощности нагревателя любого типа действует базовая электрика. Для одноэлементного ТЭНа сопротивление R = U² / P, ток I = P / U. В трёхфазной схеме «звезда» линейный ток I_л = P / (√3 × U_л), сопротивление на ветвь R = U_л² / P_эл. Допуск по сопротивлению из-за требования ГОСТ 13268-88 получается несимметричным: при допустимой мощности +5/−10% сопротивление лежит в диапазоне −4/+11% от номинала. Это нужно учитывать при подборе автоматики.

Когда карбоновый ИК-нагреватель действительно оправдан

• Сушка окрашенных и порошковых покрытий — излучение быстро прогревает тонкий слой краски, не нагревая объём камеры.
• Термоотверждение клеев и герметиков — локальная зона ИК, например, в производстве светопрозрачных конструкций.
• Обогрев рабочих зон высоких цехов — излучение греет людей и оборудование, а не кубометры воздуха под потолком.
• Печи сушки в пищевой промышленности — для обработки плоских изделий (хлебцов, печенья) или вафельных листов.

Но как только появляется жидкость, вязкий продукт, необходимость равномерного прогрева по всему сечению — ИК становится неэффективным. В гальванической ванне, автоклаве, сушильном шкафу с принудительной конвекцией, системе горячего водоснабжения блочно-модульной котельной работают ТЭНы.

Пример расчёта для технологической ванны: было и стало

Задача: гальваническая ванна 2 м³ воды, нагрев с 20 до 70 °C за 2 часа.

Расчёт тепла: Q = 2 м³ × 4200 Дж/(кг·К) × 50 К = 420 МДж. Мощность без потерь: P = 420 000 000 / (2 × 3600) = 58,3 кВт. С учётом потерь через стенки и зеркало воды — необходима установленная мощность 65 кВт.

Было: попытка использовать блок карбоновых ИК-излучателей 3 × 1,5 кВт над зеркалом ванны. Нагрев шёл 5 часов, поверхностный слой кипел, у дна температура не поднималась выше 30 °C, испарение кислоты — огромные потери.

Стало: ТЭНБ-блок из трёх петель суммарной мощностью 65 кВт, фланец G2" (крупная резьба под ключ-шестигранник), оболочка из цельнотянутой трубы 12Х18Н10Т — стойка к кислым электролитам. ТЭНы установлены в боковой стенке ванны, нагрев до 70 °C занял 1 час 50 минут, температура стабилизировалась автоматикой.

Для таких задач на ТЭН-Миасс фланцы изготавливают под резьбы G1.5"–G3", M48×2–M64×3, а также под сварку. Количество петель в одном фланце — от 1 до нескольких; вот почему для блок-ТЭН применяется крупная фланцевая резьба, а не полдюймовый штуцер.

Чек-лист инженера: что выбрать

1. Среда нагрева: жидкость или газ? Жидкость — однозначно ТЭН. Сухой воздух и необходимость быстрого прогрева плоской детали — присмотритесь к ИК.
2. Требуемая температура: до 300 °C в воздухе ТЭН со стальной оболочкой (сталь 10) работает годами. Выше 400 °C и нужен лучистый поток — ИК.
3. Геометрия обогрева: ТЭН изготавливается по вашему чертежу — диаметр от 4 до 32 мм, длина от 30 до 6000 мм, изгибы под люк или фланец. ИК-трубки гнутся ограниченно.
4. Агрессивная среда: для кислот и хлоридов нужна оболочка AISI 316 (10Х17Н13М2), Inconel 600 (ХН78Т), иногда чистый титан. У ИК-нагревателей кварц стоек к химии, но он хрупкий.
5. Точность поддержания: ТЭН легко вписывается в систему с термопарой типа K или J и токовым управлением. ИК даёт высокую инерционность на детали сложной формы.

Если по первым трём пунктам ответ не «ИК», берите ТЭН. А если уже есть старый нагреватель, сгоревший или бракованный, его можно воспроизвести по фотографии, размерам или эскизу — минимальная партия 1 шт, срок изготовления типового ТЭНа 5–10 дней.

Как заказать ТЭН под чертёж

ТЭН-Миасс производит трубчатые электронагреватели под задачу: мощность ровно под объём бака, материал оболочки под среду (сталь 10 для воздуха и масла, AISI 304 (08Х18Н10) для воды, цельнотянутая 12Х18Н10Т для пищевых растворов), резьба под существующий фланец. Пришлите чертёж или фото старого ТЭНа — инженер компании рассчитает мощность и предложит конструкцию с гарантией по ГОСТ 13268-88.
