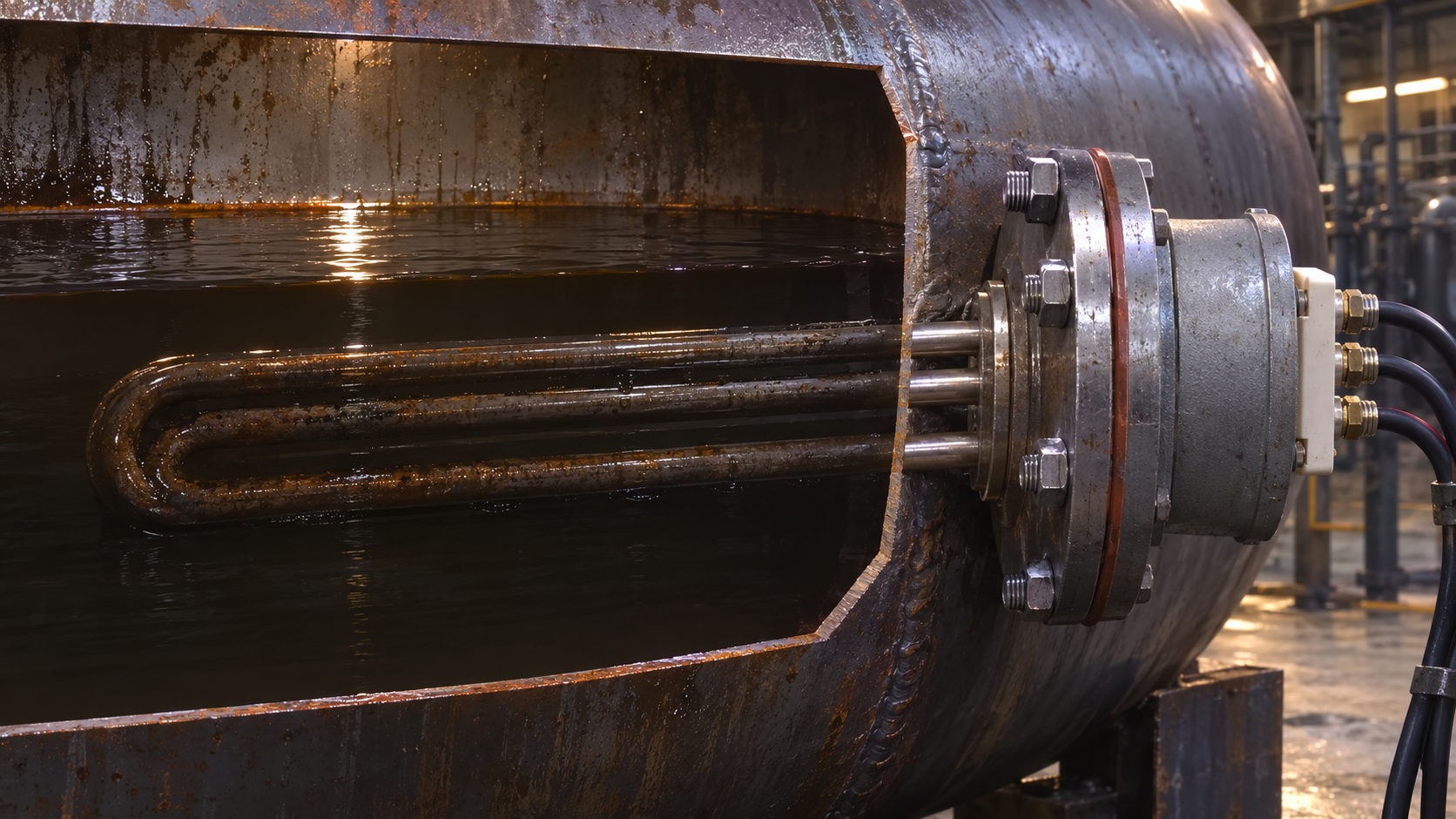

Карбидокремниевый КЭН vs ТЭН: инженерные отличия и области применения

Для процесса нагрева до 400–600 °C достаточно трубчатого электронагревателя (ТЭН): нихромовая спираль в магнезите разогревает стальную оболочку, а оболочка передаёт тепло воздуху, воде или маслу. Когда технология требует 1200 °C и выше — например, обжиг керамики или закалка инструмента — ТЭН физически не может работать: нихром окисляется уже при 1100 °C, а стальная трубка теряет прочность. В этом диапазоне применяют карбидокремниевые нагреватели (КЭН) — стержни из SiC, которые выдерживают температуру до 1600 °C. Рассмотрим принципиальные отличия и границы применения.

Что такое карбидокремниевый нагреватель (КЭН)

КЭН — монолитный стержень из карбида кремния (SiC), полученный методом экструзии и спекания. Рабочая зона — центральная часть с уменьшенным сечением, а утолщённые концевые зоны выполняют роль выводов. При подаче напряжения карбид кремния нагревается за счёт собственного сопротивления. В отличие от ТЭНа, здесь нет спирали и изолирующей засыпки: нагревателем является сам стержень.

Карбид кремния имеет высокое удельное сопротивление и малый положительный температурный коэффициент. За счёт этого КЭН способен работать в средах до 1600 °C без защитной оболочки. Однако он хрупок, требует медленного прогрева и не допускает превышения тока в холодном состоянии.

Ключевые отличия КЭН и ТЭН — таблица сравнения

Таблица показывает: КЭН оправдан только там, где температуры недостижимы для ТЭН. Во всех остальных случаях ТЭН дешевле и проще в обслуживании.

Области применения: где КЭН, где ТЭН

Выбор определяется исключительно максимальной температурой среды и требуемой мощностью. Вот сегменты, где каждый из типов доминирует.

КЭН применяют в промышленных печах сопротивления:

• муфельные печи для обжига керамики, фарфора, стоматологических коронок (1200–1600 °C);
• камерные печи для закалки и отпуска высоколегированных сталей (900–1300 °C);
• лабораторные трубчатые печи и установки спекания порошков;
• печи для стекловарения и эмалирования (до 1450 °C).

ТЭН удерживают сегменты до 650 °C:

• калориферы и приточные установки (до 100 °C);
• подогрев воды, пара и масла (до 200–250 °C) — оболочка из AISI 304 (08Х18Н10) или 12Х18Н10Т;
• патронные ТЭН для экструдеров и термопластавтоматов (до 400 °C);
• воздушные сушильные камеры и печи полимеризации (до 300 °C);
• обогрев ёмкостей и трубопроводов с нефтепродуктами (до 250 °C).

Если температура процесса превышает 650 °C, единственный промышленный вариант — КЭН. Переход на ТЭН для экономии приводит к интенсивному окислению нихрома и выходу нагревателя из строя в течение нескольких циклов.

Расчёт мощности и пример замены

При проектировании высокотемпературной печи исходной точкой служит тепловой баланс. Для муфельной печи объёмом 80 литров с рабочей температурой 1350 °C потери тепла через футеровку составляют около 9–11 кВт. Чтобы компенсировать потери и обеспечить скорость нагрева, мощность печи принимают 16–18 кВт.

Пример из практики ТЭН-Миасс: перевели печь обжига с нихромовых ТЭН на КЭН. Старые ТЭН на 6 кВт не обеспечивали требуемых 1350 °C — поверхность перегревалась и спираль окислялась за 40 часов. Установили шесть КЭН стержней с сопротивлением 48 Ом каждый, включённых треугольником на 380 В. Мощность каждого стержня:

P = U² / R = 380² / 48 ≈ 3000 Вт

Суммарная мощность — 18 кВт. Через 45 минут печь вышла на 1350 °C, ресурс КЭН составил более 3000 циклов без изменения параметров.

Обратите внимание: при звезде на 380 В на элемент приходит фазное напряжение ~220 В, и сопротивление одного стержня должно быть R = U_ф² / P = 220² / 3000 ≈ 16,1 Ом. Таким образом, схема включения полностью меняет требуемое сопротивление нагревателя.

Ограничения КЭН, о которых нужно знать инженеру

Несмотря на преимущества, КЭН нельзя рассматривать как универсальную замену ТЭН. Основные ограничения:

• Хрупкость: стержень разрушается при вибрациях и резких тепловых ударах — нужна аккуратная транспортировка и плавный подъём мощности;
• Сопротивление зависит от температуры: в холодном состоянии КЭН имеет меньшее сопротивление, поэтому требуются тиристорные регуляторы с ограничением тока;
• Запрещён перегрев зоны выводов: контактные зоны должны охлаждаться, при неправильном монтаже происходит окисление алюминиевых выводов;
• Срок службы ограничен: окисление карбида кремния неизбежно, после исчерпания ресурса сопротивление возрастает и мощность падает;
• Стоимость элемента выше, чем ТЭН, и обычно требует замены комплекта.

Именно поэтому при проектировании печей до 650 °C всегда выбирают ТЭН, а КЭН применяют точечно — только для высокотемпературных участков.

Если ваша технология требует нагрев свыше 650 °C, инженеры ТЭН-Миасс рассчитают мощность и конфигурацию КЭН или высокотемпературных ТЭН на основе Inconel 601 (ХН60ВТ) для работы до 750–800 °C — пришлите геометрию установки и рабочие параметры.
