Какой тип нагревательного элемента лучше для промышленности: хомутовые, патронные или трубчатые ТЭНы

Тип нагревателя определяется средой и геометрией узла, а не брендом. На цилиндр экструдера ставят хомутовой нагреватель, в пресс-форму — патронный, в бак с водой — трубчатый. Разберём, что у них общего, чем они отличаются и как выбрать тип под конкретную промышленную задачу.

Три типа нагревательных элементов: сравнение в таблице

Все три типа — это ТЭНы на основе нихромовой спирали в магнезитовой засыпке (периклаз). Различие — в конструкции оболочки и способе передачи тепла. Для инженера-закупщика это означает разный подход к расчёту мощности, материалу и месту установки.

• Хомутовые — для нагрева цилиндров снаружи, контактный нагрев.
• Патронные — для нагрева массива металла изнутри отверстия.
• Трубчатые — для нагрева жидкостей и газов погружением.
• Блок-ТЭНы — несколько трубок на фланце DN50–DN150 под ключ-шестигранник.

Хомутовые нагреватели: когда ТЭН должен охватывать цилиндр

Хомутовой нагреватель состоит из нихромовой спирали, миканитовой изоляции и металлической оболочки. Спираль нагревает оболочку, оболочка передаёт тепло цилиндру через плотный контакт. Главный расчётный параметр — плотность мощности на площадь контакта, Вт/см². Для миканитовой изоляции типовое значение — 3–4 Вт/см².

Промышленные узлы для хомутовых нагревателей: цилиндры экструдеров, термопластавтоматов, стволы литьевых машин, муфты трубопроводов. Реже — разогрев корпусов насосов и реакторов. Контактный нагрев даёт быстрый выход в режим и равномерное распределение температуры по окружности.

Пример расчёта вместо серийного подбора. Цилиндр экструдера диаметром 112 мм, длина зоны нагрева 240 мм. Площадь контакта: 3,14 × 112 × 240 = 84 432 мм² ≈ 844 см². При плотности 4 Вт/см² требуемая мощность — 3,4 кВт. Серийный нагреватель 2,2 кВт недобирал температуру на 40 °C; изготовленный по размерам цилиндра хомутовой элемент на 3,4 кВт вывел зону в режим за 12 минут вместо 26.

Монтаж хомутового нагревателя — стяжными лентами. Замена не требует слива масла, воды или другого теплоносителя: достаточно разжать хомуты и сдвинуть элемент с цилиндра. Для производственных линий это сокращает простой до 20–30 минут.

Патронные ТЭНы: геометрия решает больше мощности

Патронный ТЭН — цилиндрический стержень, который вставляется в глухое отверстие пресс-формы, матрицы или вала. Диаметр корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм. Тепло уходит в массив металла через боковую поверхность, поэтому посадка должна быть плотной: люфт снижает теплосъём и перегревает спираль.

Предельная мощность патронного элемента ограничена теплосъёмом с поверхности. В стальной пресс-форме плотность теплового потока берут выше, в алюминиевой — ниже. Серийный элемент из каталога часто не совпадает по длине или диаметру, поэтому для матриц со сложной геометрией патронные ТЭНы изготавливают по чертежу с допуском под конкретное отверстие.

Оболочка патронного ТЭНа — AISI 304 (08Х18Н10) для стандартных задач, 12Х18Н10Т для пищевых производств, где возможен контакт с продуктом или моющими растворами. Для сухих неагрессивных сред достаточно стали 10.

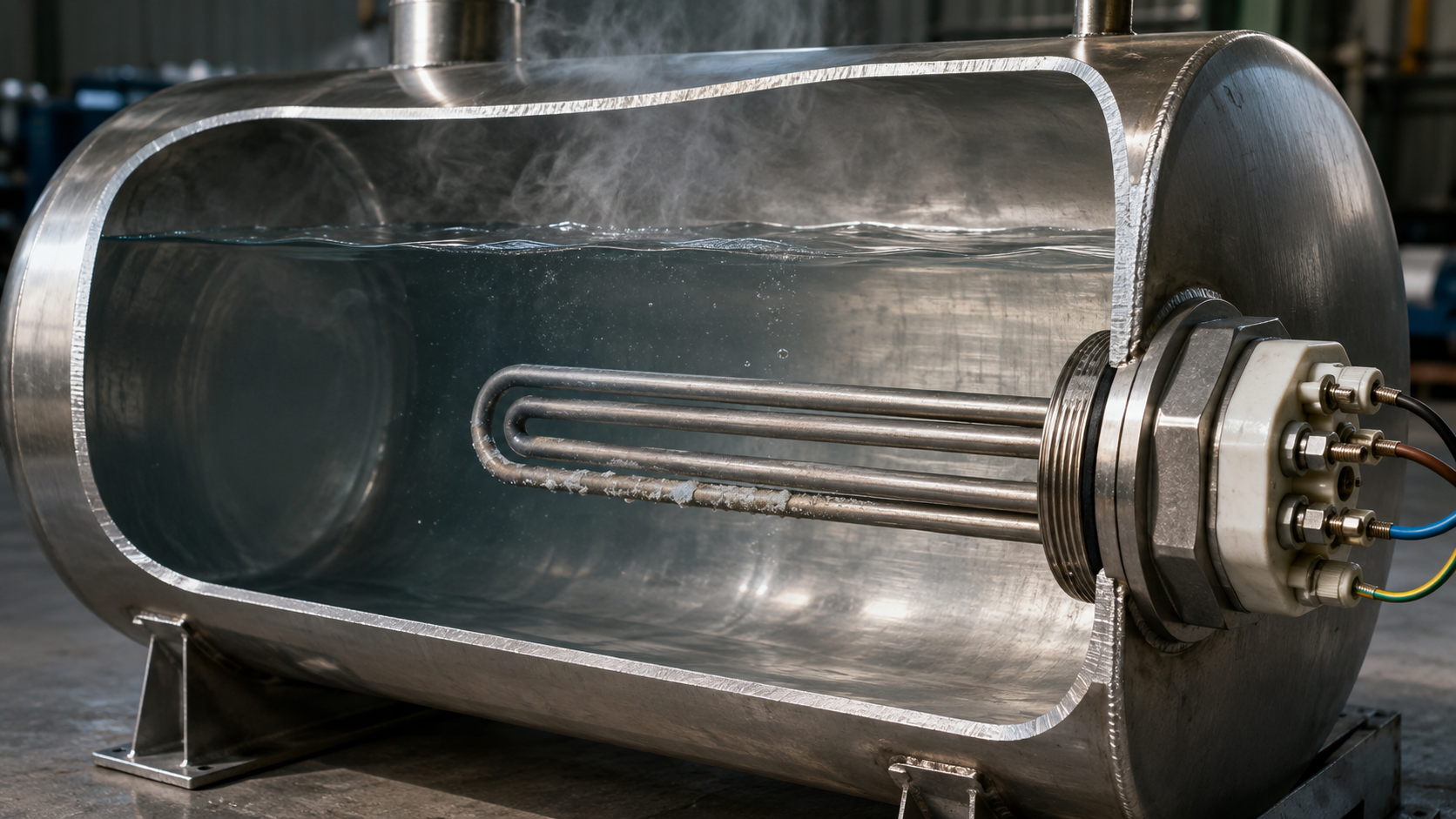

Трубчатые ТЭНы для жидкостей и технологических сред

Трубчатые ТЭНы погружают в воду, масло, пар, воздух. Одиночные штуцерные ТЭНы дают до 3–6 кВт, блок-ТЭНы на фланцах DN50–DN150 — до 90 кВт. Трёхфазное включение звездой на 380 В распределяет нагрузку по сети и упрощает регулировку.

Материал оболочки выбирается по среде:

• Сталь 10 — масло, воздух, сухие неагрессивные среды;
• AISI 304 (08Х18Н10) — вода, пар до 200 °C, универсальный вариант;
• 12Х18Н10Т — пищевые и агрессивные среды;
• Титан — хлориды, кислоты, гальванические ванны, морская вода.

Для бака большого объёма равномерность нагрева важнее суммарной мощности. Один ТЭН 30 кВт создаст локальный перегрев у трубки, а блок-ТЭН с несколькими петлями распределит тепловыделение по объёму. В зону нагрева можно встроить термопару типа K или J для точной обратной связи по температуре.

Как рассчитать сопротивление и мощность нагревателя

Для одноэлементного нагревателя в однофазной сети:

R = U² / P

Хомутовой нагреватель 2,5 кВт, 220 В: R = 220² / 2500 ≈ 19,4 Ом. Это расчётное значение при комнатной температуре.

Для трёхфазной звезды 380 В на каждый элемент приходит фазное напряжение 220 В. Сопротивление ветви:

R = U_ф² / P_элемента = U_линейного² / (3 × P_элемента)

Элемент 3 кВт, звезда, 380 В: R = 220² / 3000 ≈ 16,1 Ом. Линейный ток трёхфазной группы: I = P_общая / (√3 × U_линейного). Для блока 9 кВт на 380 В: I ≈ 9000 / (1,73 × 380) ≈ 13,7 А.

ГОСТ 13268-88 нормирует отклонение мощности в диапазоне +5/−10 %. Фактическое сопротивление при этом может быть на 4 % выше или на 11 % ниже расчётного. Перед измерением сопротивления нагреватель обесточивают, сливают из ёмкости воду и снимают перемычки со схемы.

Тип нагревателя становится очевиден из места установки: цилиндр — хомутовой, пресс-форма — патронный, бак или парогенератор — трубчатый. Главное — не подгонять задачу под каталог, а рассчитывать мощность, длину и материал под узел.
