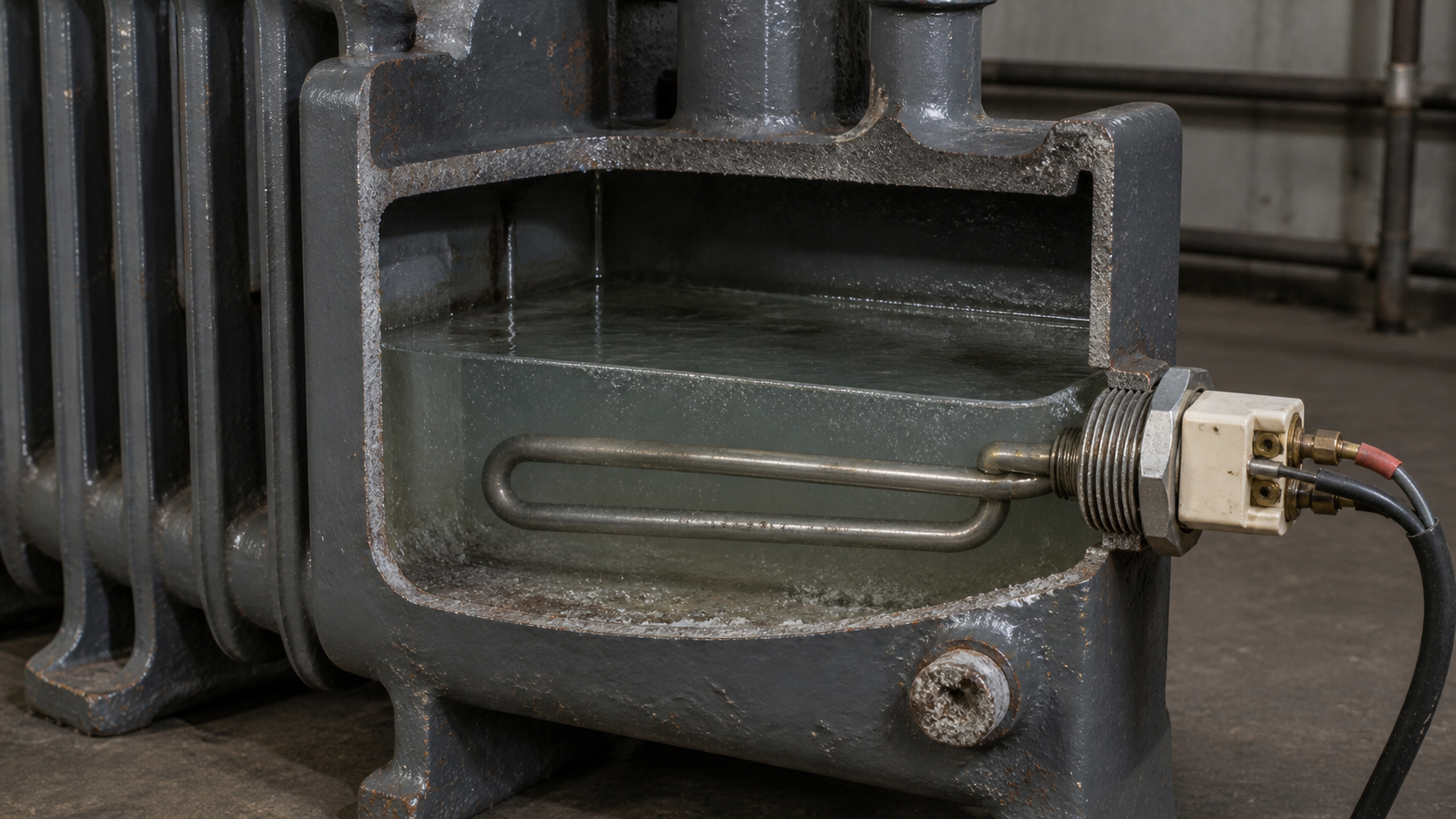

Какой мощности ТЭН врезать в радиатор отопления: расчёт для промышленных помещений

Для инженера, который проектирует дежурное отопление цеха, ремонтного бокса, склада или модульной котельной, вопрос «сколько киловатт в электровставке» — это не бытовой каприз, а теплотехнический расчёт. ТЭН в радиаторе работает как аварийный или дежурный источник тепла, когда нет смысла запускать весь котельный контур. Правильная мощность определяется не диаметром батареи, а теплопотерями помещения и допустимой температурой теплоносителя. Ниже — методика расчёта и конкретные цифры для промышленных условий.

Почему серийный ТЭН на 1,5 кВт — не универсальное решение

В рознице самый ходовой ТЭН для радиатора — на 1–1,5 кВт, с резьбой G1/2" и длиной 20–30 см. Его ставят в чугунную батарею в квартире, чтобы дотянуть межсезонье. Для B2B такой подход не годится по трём причинам.

Первая — теплопотери. Цех площадью 200 м² с высотой потолка 6 м и воротами, открываемыми для погрузки, теряет не 1,5 кВт, а 15–25 кВт. Один ТЭН в радиаторе при такой нагрузке будет работать без остановки и всё равно не выйдет на расчётную температуру.

Вторая — геометрия. У чугунной батареи МС-140 межосевое расстояние 500 мм, у алюминиевого радиатора — 350 или 500 мм. Длина ТЭНа должна быть меньше межосевого расстояния как минимум на 50–60 мм, чтобы нагреватель не упирался в противоположную заглушку и был полностью погружён в теплоноситель. Промышленные радиаторы и регистры из гладких труб имеют произвольные габариты — здесь нужен ТЭН по размерам, а не «стандартный из коробки».

Третья — напряжение. В B2B почти всегда есть трёхфазная сеть 380 В. ТЭН на 220 В однофазный при мощности выше 3 кВт перегружает одну фазу и требует отдельную линию. Правильнее спроектировать трёхфазную группу ТЭНов или блок-ТЭН с подключением на 380 В.

Расчёт мощности ТЭНа по теплопотерям помещения

Базовая формула для дежурного отопления:

Q = V × ΔT × k

• Q — требуемая тепловая мощность, Вт;
• V — объём помещения, м³;
• ΔT — разница между целевой температурой воздуха и наружной, °C;
• k — коэффициент теплопотерь: 0,6–0,9 — утеплённый ангар с сэндвич-панелями; 1,0–1,3 — кирпичный цех с обычным остеклением; 1,4–2,0 — холодный склад с металлическими стенами и воротами.

Пример для ремонтного бокса 12 × 6 × 4 м (V = 288 м³), кирпичные стены, k = 1,2, целевая температура +10 °C при морозе −25 °C:

Q = 288 × 35 × 1,2 = 12 096 Вт ≈ 12 кВт

Даже при дежурном режиме +5 °C получится около 7 кВт. Один ТЭН на 1,5 кВт здесь физически бесполезен.

Если помещение отапливается постоянно и радиатор с ТЭНом — единственный источник, мощность одной вставки должна примерно соответствовать теплопотерям. Если ТЭН — резервный источник на время ремонта котла или насосной группы, достаточно 30–50 % от расчётной мощности, чтобы не разморозить систему.

Ограничения по температуре теплоносителя и теплоотдаче радиатора

ТЭН в радиаторе — это не котёл. Температура теплоносителя ограничена двумя факторами: максимальной температурой нагревателя и теплоотдачей самого радиатора.

Для закрытой системы отопления с давлением до 6 бар и антифризом на основе пропиленгликоля рабочий диапазон ТЭНа — до 90 °C на поверхности. Для открытой системы с естественной циркуляцией — до 85 °C, иначе начнётся интенсивное парообразование в верхней части радиатора.

Теплоотдача радиатора — второй ограничитель. Чугунная секция МС-140 при ΔT = 70 °C (теплоноситель 90 °C, воздух 20 °C) отдаёт около 160 Вт. Десять секций — 1,6 кВт. Ставить в десятисекционную батарею ТЭН на 3 кВт бессмысленно: лишние 1,4 кВт останутся на нагревателе, теплоноситель начнёт кипеть локально, а терморегулятор будет постоянно отключать ТЭН по перегреву.

Практическое правило: мощность ТЭНа в кВт не должна превышать теплоотдачу радиатора в кВт при расчётной температуре теплоносителя. Для чугунной батареи из 7–8 секций — это 1,0–1,2 кВт, для панельного стального радиатора 22-го типа высотой 500 мм и длиной 1 м — 1,6–2,0 кВт, для самодельного регистра из трубы Ду100 длиной 2 м — 2,2–2,5 кВт.

Таблица подбора мощности ТЭНа для типовых промышленных радиаторов

Для группы из нескольких радиаторов, запитанных от одного контура, рациональнее установить один блок-ТЭН во фланцевом исполнении на общем коллекторе, а не врезать одиночные ТЭНы в каждый радиатор. Фланец G2" или M64×3 позволяет разместить 3–6 трубчатых нагревателей суммарной мощностью до 12–18 кВт в одном узле.

Особенности эксплуатации: антифриз, давление, материал оболочки

ТЭН в радиаторе работает в среде, которая может быть агрессивнее, чем сетевая вода. Пропиленгликолевый антифриз для промышленных систем при температуре выше 80 °C может разлагаться, поэтому верхний предел для ТЭНа — 80–85 °C. Этиленгликоль более термостоек, но токсичен и требует проверки системы на герметичность при каждом обслуживании.

Материал оболочки зависит от теплоносителя:

• Сталь 10 — для воды в закрытых системах с давлением до 6 бар;
• AISI 304 (08Х18Н10) — для воды с повышенным содержанием хлоридов, антифриза, пара до 200 °C;
• 12Х18Н10Т (цельнотянутая бесшовная труба) — для пищевых производств и систем с требованиями по чистоте;
• Чистый титан — для рассолов и сильно агрессивных сред, например, в гальванических ваннах, где обычная нержавейка разрушается за сезон.

Мощность ТЭНа контролируется по сопротивлению. Для однофазного нагревателя на 220 В мощностью 2 кВт:

R = U² / P = 220² / 2000 = 24,2 Ом

ГОСТ 13268-88 допускает отклонение по мощности +5/−10 %, что соответствует несимметричному допуску по сопротивлению −4/+11 %. Для ТЭНа на 2 кВт рабочий диапазон сопротивления — примерно 21,6–25,2 Ом. Перед замером нужно обесточить систему, слить теплоноситель и снять перемычки, если нагреватели соединены в звезду или треугольник.

Трёхфазная схема: когда один ТЭН не справляется

Для помещений с теплопотерями более 5 кВт используют не один одиночный ТЭН, а группу нагревателей или блок-ТЭН с фланцем. Схема включения — звезда или треугольник.

При подключении звездой на линейное напряжение 380 В на каждый элемент приходит фазное напряжение ~220 В. Сопротивление каждой ветви для элемента 2 кВт:

R = U_ф² / P_элемента = 220² / 2000 ≈ 24,2 Ом

Суммарная мощность группы из трёх элементов — 6 кВт. Линейный ток такой нагрузки:

I = P_общая / (√3 × U_линейного) = 6000 / (1,73 × 380) ≈ 9,1 А

Кабель сечением 1,5 мм² для такой группы проходит с запасом, но с учётом пусковых токов и температуры в цехе лучше взять 2,5 мм².

Частые ошибки при врезке ТЭНа в радиатор

Первая ошибка — установка ТЭНа в радиатор без терморегулятора. В закрытой системе с малым объёмом теплоносителя (например, 7-секционная чугунная батарея — около 7 литров) ТЭН на 2 кВт нагреет воду до 90 °C за 15–20 минут. Без термостата система будет кипеть, а при закипании теплоноситель выбросит через расширительный бачок.

Вторая ошибка — ТЭН в верхней части радиатора. Нагреватель должен быть установлен в нижнюю торцевую заглушку, строго горизонтально или с наклоном в сторону подключения, чтобы спираль полностью находилась в жидкости. Воздушная пробка над ТЭНом приводит к локальному перегреву и прогару оболочки.

Третья ошибка — мощность «на вырост». Увеличение мощности ТЭНа не повышает температуру воздуха пропорционально: радиатор имеет предел теплоотдачи, а излишек энергии уходит в перегрев теплоносителя и срабатывание аварийной защиты. Точный подбор мощности под теплопотери помещения и теплоотдачу радиатора — это всегда выгоднее, чем монтаж заведомо избыточного нагревателя.

Что в итоге

Мощность ТЭНа для радиатора считается от теплопотерь помещения и теплоотдачи батареи, а не от диаметра резьбы. Для дежурного режима достаточно 30–50 % расчётной мощности, для основного — 100 % с запасом 10–15 %. Одиночный ТЭН на 1–1,5 кВт закрывает только компактные помещения до 30 м². Для цехов, складов и котельных корректнее трёхфазная группа или блок-ТЭН с фланцем. Подобрать нагреватель точно под габариты радиатора, объём системы и схему подключения можно, рассчитав мощность и длину по техзаданию — партия от 1 шт, изготовление по размерам или по фото вышедшего из строя ТЭНа за 5–10 дней.
