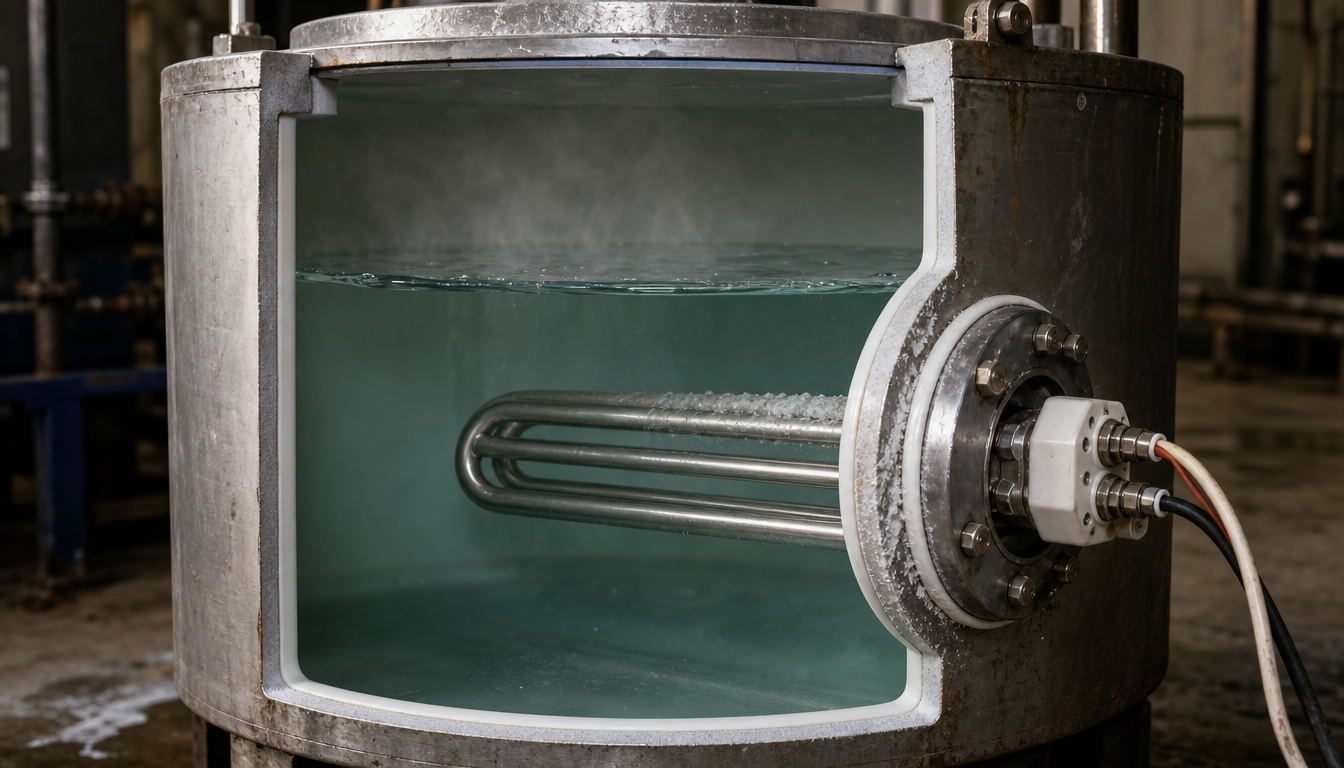

ТЭН на куб 50 литров: расчёт мощности, материалы и типичные ошибки подбора

Куб 50 литров в промышленной среде — это перегонный куб пастеризатора, малый реактор, ёмкость подогрева сиропа, масла или раствора на гальванической линии. Мощность ТЭНа для такого объёма не выбирают «на глаз»: она определяется временем нагрева, фазным напряжением и теплосъёмом с поверхности трубки. Разберём последовательность расчёта на цифрах.

Скорость нагрева 50 л: формула и таблица времени

Для водной среды базовый расчёт:

t = V × ΔT × 1,16 / P

где t — время в часах, V — объём в литрах, ΔT — нагрев в °C, P — мощность в ваттах. Коэффициент 1,16 — это количество ватт-часов для нагрева одного литра воды на один градус. Для масел теплоёмкость примерно вдвое ниже, для гликолевых растворов — около 0,8, но стартовую прикидку всегда делают по воде.

Таблица для куба 50 л (разогрев воды от 10 до 90 °C, ΔT = 80 °C, без учёта теплопотерь корпуса):

Цифры показывают главное различие: однофазный ТЭН 2 кВт держит куб в режиме «нагреется к обеду», тогда как трёхфазная сборка 6 кВт выходит на рабочие 90 °C за 46 минут. Для сменного графика это принципиально.

Почему серийный ТЭН 2 кВт не подходит под задачи B2B

Серийный ТЭН на 2 кВт создан под бытовой бойлер с вертикальным расположением и фиксированной резьбой. На 50-литровом кубе в цеху он проигрывает по четырём пунктам:

• Резьба и фланец. У промышленного куба посадочное отверстие под ТЭН чаще всего G1½, G2 или M48×2 — это фланцевая резьба под шестигранник для блок-ТЭН. Серийный бытовой ТЭН комплектуется мелким штуцером G1/2 или G3/4. Согласовать эти крепёжные классы без сварки нельзя, переходник — источник протечек.
• Длина активной части. Серийный ТЭН рассчитан на вертикальную установку. В 50-литровом кубе, особенно горизонтальном, активная зона может оказаться выше зеркала жидкости. Работа в воздухе вместо воды — перегрев оболочки, разрушение периклаза и выход элемента из строя.
• Материал. Для пищевых и агрессивных сред используют AISI 304 (08Х18Н10) или цельнотянутую трубу 12Х18Н10Т. В серийном бытовом ТЭНе часто стоит сталь 10 с покрытием — для линии с кислотами или хлоридами она не подходит.
• Схема питания. 2 кВт — одна петля на 220 В. В цеху сеть 380 В позволяет собрать трёхфазный блок 6 кВт из трёх петель по 2 кВт со звездой. Тот же куб 50 л, но производительность выше втрое, без перекоса фаз.

Подбор ТЭНа под 50-литровый куб: порядок действий

• Среда и температура. Вода и пар до 200 °C — AISI 304 (08Х18Н10). Пищевые растворы с органическими кислотами — цельнотянутая труба 12Х18Н10Т. Сильные хлориды на гальванике — чистый титан. Сталь 10 — для масла и воздуха.
• Мощность. Считается время нагрева по формуле t = V × ΔT × 1,16 / P, затем добавляется запас 15–20% на теплопотери стенки и крышки куба. Для 50 л в пищевом производстве чаще всего выходит 6 кВт.
• Удельная нагрузка. Для воды допустимо 8–15 Вт/см², для сиропа, мёда, масла — 4–6 Вт/см². При 6 кВт в воде минимальная площадь поверхности — 6000 / 15 = 400 см². Три петли из трубки диаметром 12 мм и длиной 500 мм дают около 1100 см², поэтому запас по теплосъёму достаточен.
• Крепёж. Одиночный ТЭН — под штуцер G1/2…G3/4 или M22×1,5. Блок-ТЭН — под фланец G1½, G2, M48×2. Посадочное место куба определяет конструкцию, а не наоборот.
• Электрика. Для 220 В — один элемент 2–3 кВт. Для 380 В — три элемента звездой: общая мощность 6 или 9 кВт, нагрузка на фазы равномерная.

Пример: заказ ТЭНа для куба пастеризатора 50 л. Технолог ориентировался на серийный ТЭН 2 кВт с резьбой G1/2. При монтаже выяснилось: посадочное отверстие бака — G1½, а активная часть длиной 450 мм при горизонтальной установке на 20 мм выступает над зеркалом жидкости. Итог — 2 ч 20 мин на нагрев и перегрев верхнего участка трубки. После пересчёта изготовили блок-ТЭН 6 кВт, фланец G1½, три петли из AISI 304 (08Х18Н10), активная длина 500 мм. Куб 50 л от 20 до 80 °C нагревается за 35 минут, фазы загружены симметрично, ТЭН полностью закрыт жидкостью.

Контроль сопротивления по ГОСТ 13268-88

Для однофазного элемента на 220 В с мощностью 2 кВт сопротивление:

R = U² / P = 220² / 2000 = 24,2 Ом.

В трёхфазной схеме «звезда» с линейным напряжением 380 В на каждый элемент приходит фазное напряжение 220 В:

R = Uф² / Pэл = 220² / 2000 = 24,2 Ом.

Общая мощность сборки — 6 кВт, линейный ток:

I = P / (√3 × 380) = 6000 / 658 = 9,1 А — достаточно автомата на 16 А.

ГОСТ 13268-88 задаёт допуск по мощности +5/−10%. Для сопротивления это обратный несимметричный допуск −4/+11%. Для расчётных 24,2 Ом рабочий диапазон — от 23,2 до 26,9 Ом. Выход за границы при приёмке — причина отбраковки. Сопротивление изоляции между выводом и оболочкой — не ниже 10 МОм. Перед замером ТЭН отсоединяют от сети и снимают перемычки.

Особые случаи для куба 50 л

• Вязкие среды. Сироп, масло, лак требуют удельной нагрузки 4–6 Вт/см², иначе продукт пригорает к оболочке. При 2 кВт нужна площадь 330–500 см² — трубка диаметром 12 мм и длиной около 1000 мм, часто в виде двух змеевиков.
• Агрессивные растворы. Для хлоридсодержащих ванн используют титан, для среднеагрессивных сред — AISI 316 (10Х17Н13М2) или AISI 321 (08Х18Н10Т) с известными pH и температурой.
• Непрерывный подогрев. Если куб работает как проточно-накопительный, к расчётной мощности добавляют теплопотери корпуса: для неизолированного бака 50 л это примерно 150–200 Вт на каждые 40 °C разницы с цехом.

Для куба 50 л расчётный оптимум в трёхфазной сети — 6 кВт: 46 минут до 90 °C, петли по 2 кВт, ток 9,1 А. В однофазной сети укладываются в 2–3 кВт, но время вырастет до 1,5–2,3 часа. Решающий параметр — не киловатты, а площадь нагрева и материал оболочки под конкретную среду.

Пришлите размеры куба, среду, температуру и схему включения в отдел ТЭН-Миасс — технолог пересчитает мощность и подготовит чертёж, партия от 1 шт.
