Виды нагревательных элементов: трубчатые, патронные, хомутовые и блок-ТЭН

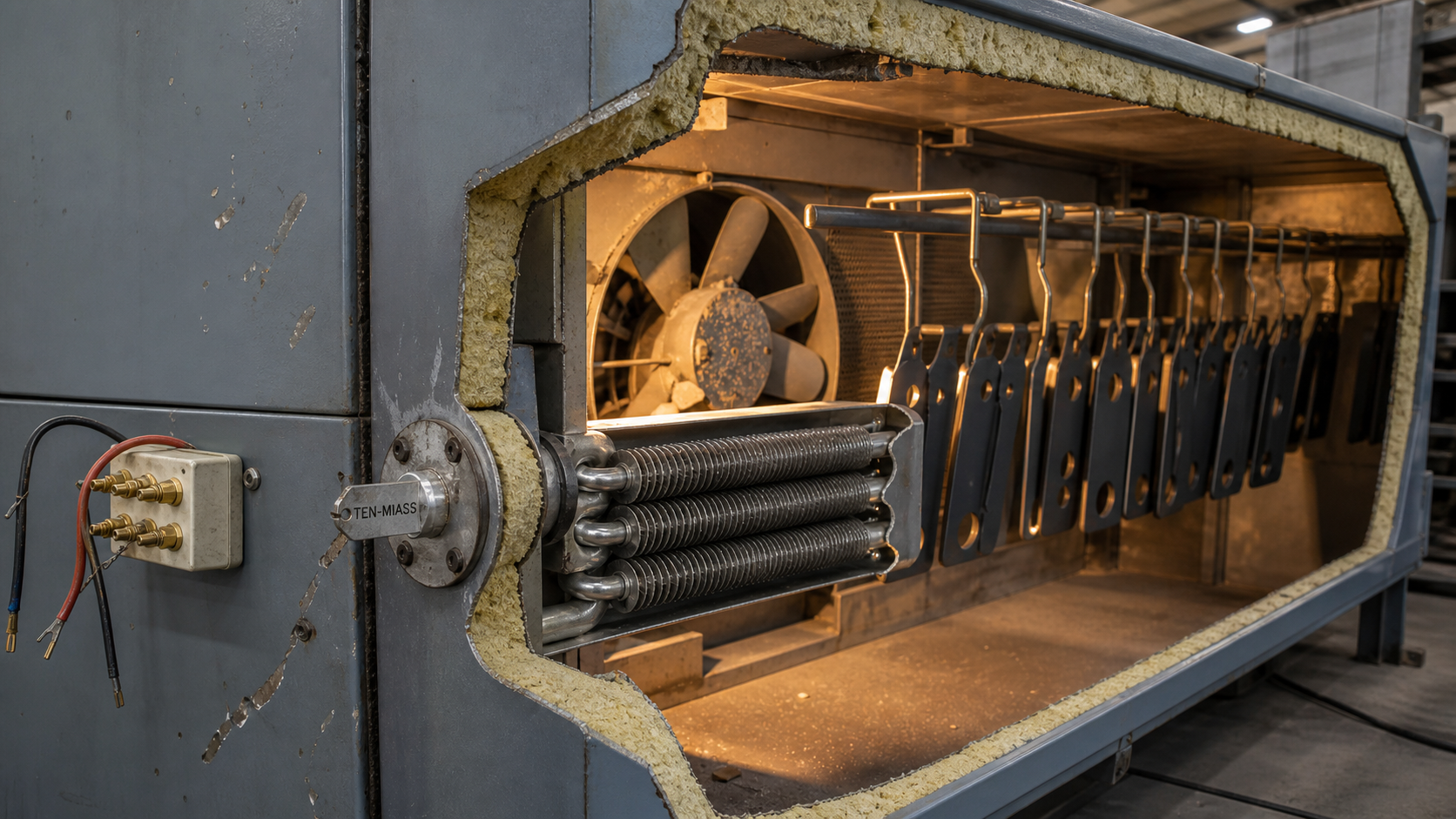

В промышленном оборудовании нагрев обеспечивают четыре основных класса электронагревателей: трубчатые ТЭН, блок-ТЭН, патронные ТЭН и накладные (хомутовые) нагреватели. Выбор конкретного типа определяется средой, геометрией узла и режимом работы. Разберём каждый класс с цифрами и привязкой к задачам, которые решают инженеры котельных, цехов и производства.
Классификация по ГОСТ 13268-88
ГОСТ 13268-88 регламентирует трубчатые электронагреватели и разделяет их по исполнению. Для практической закупки важно знать четыре типа:
- ТЭН — одиночный трубчатый нагреватель для воды, воздуха, масла, пара. Мощность — от 0,1 до 25 кВт.
- ТЭНБ — блок-ТЭН из нескольких трубчатых элементов, объединённых фланцем. Мощность достигает 90 кВт и выше.
- ТЭНП — патронный нагреватель для пресс-форм, экструдеров, термопластавтоматов. Диаметр — от 4 до 32 мм, длина — от 30 до 6000 мм.
- ТЭНР — ребристый (оребрённый) ТЭН для воздушных сред; площадь теплообмена увеличена за счёт стальной ленты.
Хомутовые нагреватели в ГОСТ 13268-88 не входят: это накладные элементы, которые не погружаются в среду, а прижимаются к поверхности оборудования. Их классифицируют отдельно.
| Тип | Среда | Мощность | Диаметр / резьба | Материал корпуса |
|---|---|---|---|---|
| ТЭН (одиночный) | вода, масло, воздух | 0,1–25 кВт | 8–18,5 мм, резьба G1/2", G3/4", M14×1,5, M22×1,5 | сталь 10, AISI 304 (08Х18Н10) |
| ТЭНБ (блок) | вода, масло, пар | 3–90 кВт | фланец G1.5", G2", G3", M48×2, M56×2, M64×3 | AISI 304 (08Х18Н10), AISI 321 (08Х18Н10Т) |
| ТЭНП (патронный) | металл пресс-форм, матрицы | 0,05–5 кВт | 4–32 мм, длина 30–6000 мм | сталь 10, AISI 304 (08Х18Н10) |
| Хомутовой | наружная поверхность бака, трубы | 0,5–10 кВт | по диаметру обечайки | AISI 304 (08Х18Н10), сталь 10 |
Патронные ТЭН: конструкция и геометрия
Патронный нагреватель (ТЭНП) — это трубка с нихромовой спиралью внутри и магнезитовой засыпкой (периклазом) в качестве изолятора. Спираль запрессована так, что тепло передаётся на поверхность трубки максимально равномерно. От обычного ТЭН патронный отличается отсутствием резьбы и высокой точностью диаметра: посадка в пресс-форму выполняется с допуском до 0,05 мм.
На производстве ТЭН-Миасс изготавливают ТЭНП диаметром от 4 до 32 мм и длиной от 30 до 6000 мм. Под чертёж заказчика делают любой диаметр в этом диапазоне. Для экструдеров и термопластавтоматов чаще всего берут диаметр 8, 10, 12, 16 мм. Для муфельных печей и сушильных камер — 20–32 мм.
Пример «было/стало». Конструктор заказал патронный ТЭН 1,2 кВт на 220 В длиной 300 мм для обогрева матрицы термопластавтомата. Серийный нагреватель давал перегрев в зоне вывода контактов. Мы пересчитали мощность под фактическую зону нагрева: спираль укоротили, плотность мощности снизили с 4,5 до 3,2 Вт/см², материал корпуса заменили на AISI 321 (08Х18Н10Т) для термостойкости. Нагрев стал равномерным, конструкция перестала «звонить» по зонам.
Хомутовые нагреватели: когда нужен нагрев снаружи
Хомутовой нагреватель — это накладной элемент, который охватывает бак, реактор, трубу или корпус экструдера. Внутри хомута проходит изолированная нагревательная спираль, обычно в минеральной изоляции. Тепло передаётся через стенку оборудования, поэтому хомутовой нагреватель не контактирует со средой.
Где применяется:
- разогрев бочек и ёмкостей с маслом, битумом, мазутом без погружного ТЭН;
- поддержание температуры в химических ваннах, где погружной нагреватель зарастает осадком;
- антиобледенение трубопроводов и запорной арматуры на открытых площадках.
Ограничение хомутового нагревателя — температура на границе «нагреватель — стенка»: при плотности мощности выше 2 Вт/см² возможен локальный перегрев поверхности бака. Поэтому для пищевых реакторов и пастеризаторов чаще выбирают погружные ТЭН: они греют среду напрямую, КПД выше на 15–20 %, а зонные температуры контролируются точнее. Хомутовой вариант оправдан там, где нельзя вскрывать аппарат или среда агрессивна к металлу нагревателя.
Блок-ТЭН: фланцевые конструкции до 90 кВт
Блок-ТЭН (ТЭНБ) — это несколько трубчатых элементов, вваренных в один стальной фланец. Фланец имеет крупную резьбу под ключ-шестигранник: G1.5", G2", G3", M48×2, M56×2, M64×3. Через такое соединение физически проходят минимум три трубки — поэтому резьбы типа G1/2" для блок-ТЭН не существует.
Материалы оболочки блок-ТЭН подбирают по среде:
- сталь 10 — для масла и сухих сред без агрессивных компонентов;
- AISI 304 (08Х18Н10) — стандарт для воды и пара до 200 °C;
- цельнотянутая труба 12Х18Н10Т — для пищевых сред, рассолов, растворов, где важна коррозионная стойкость;
- чистый титан — для гальванических ванн, морской воды, хлоридных растворов.
Для химпрома и сред с высокой температурой (выше 350 °C) применяют AISI 321 (08Х18Н10Т) или Inconel 601 (ХН60ВТ); для концентрированных кислот — Incoloy 800 (ХН32Т) и Monel 400 (НМЖМц28-2,5-1,5). Стандартный блок на 380 В собирают по схеме «звезда» или «треугольник».
Расчёт мощности и сопротивления ТЭН
Замена серийного ТЭН — это не «купить такую же мощность», а проверка, совпадает ли она с задачей. Сопротивление спирали связано с мощностью простой формулой:
R = U² / P
где R — сопротивление, Ом; U — напряжение, В; P — мощность, Вт.
Для однофазного ТЭН на 220 В мощностью 3 кВт: R = 220² / 3000 = 16,1 Ом. Ток: I = P / U = 3000 / 220 = 13,6 А.
Для трёхфазного блока, включённого звездой, линейный ток:
I = P / (√3 × U)
Для блока 12 кВт на 380 В: I = 12000 / (1,73 × 380) = 18,3 А. Сопротивление одной ветви: R = 380² / 4000 = 36,1 Ом.
ГОСТ 13268-88 задаёт допуск по мощности +5/−10 %. Поскольку мощность обратно пропорциональна сопротивлению, допуск по сопротивлению получается несимметричным: −4/+11 %. Перед замером сопротивления готового ТЭН обязательно обесточьте устройство, слейте воду и снимите перемычки — иначе мультиметр покажет сопротивление обвязки, а не спирали.
FAQ
Какие виды нагревательных элементов бывают по ГОСТ 13268-88?
По ГОСТ выделяют трубчатые ТЭН, блок-ТЭН (ТЭНБ), патронные (ТЭНП), ребристые (ТЭНР) и их комбинации. Хомутовые и накладные нагреватели ГОСТ не покрывает — они относятся к классу поверхностных электронагревателей.
Что такое хомутовой нагреватель?
Это накладной нагреватель, который охватывает бак, трубу или корпус аппарата снаружи и передаёт тепло через стенку. Применяется там, где нельзя устанавливать погружной ТЭН: битумные ёмкости, химические ванны, антиобледенение трубопроводов.
Как рассчитать сопротивление ТЭН по мощности?
Используйте формулу R = U² / P. Для трёхфазного блока, включённого звездой, сопротивление одной ветви равно U² / P_элемента, где U — линейное напряжение, P_элемента — мощность одной ветви (P_блока / 3).
Какая резьба у блок-ТЭН?
Блок-ТЭН устанавливается на крупную фланцевую резьбу под ключ-шестигранник: G1.5", G2", G3", M48×2, M56×2, M64×3. Резьбы G1/2" для блок-ТЭН не бывает — через неё физически не пройдёт несколько трубок.
Чем патронный ТЭН отличается от трубчатого?
Патронный ТЭНП не имеет резьбы и устанавливается в отверстие пресс-формы или нагревательной плиты. Диаметр корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм. Трубчатый ТЭН обычно оснащён штуцером для монтажа в бак.
Можно ли заказать ТЭН по чертежу от одной штуки?
Да. На производстве ТЭН-Миасс изготавливают ТЭН под чертёж, фотографию старого нагревателя или эскиз с размерами. Партия от 1 шт., срок типового элемента — 5–10 дней.
