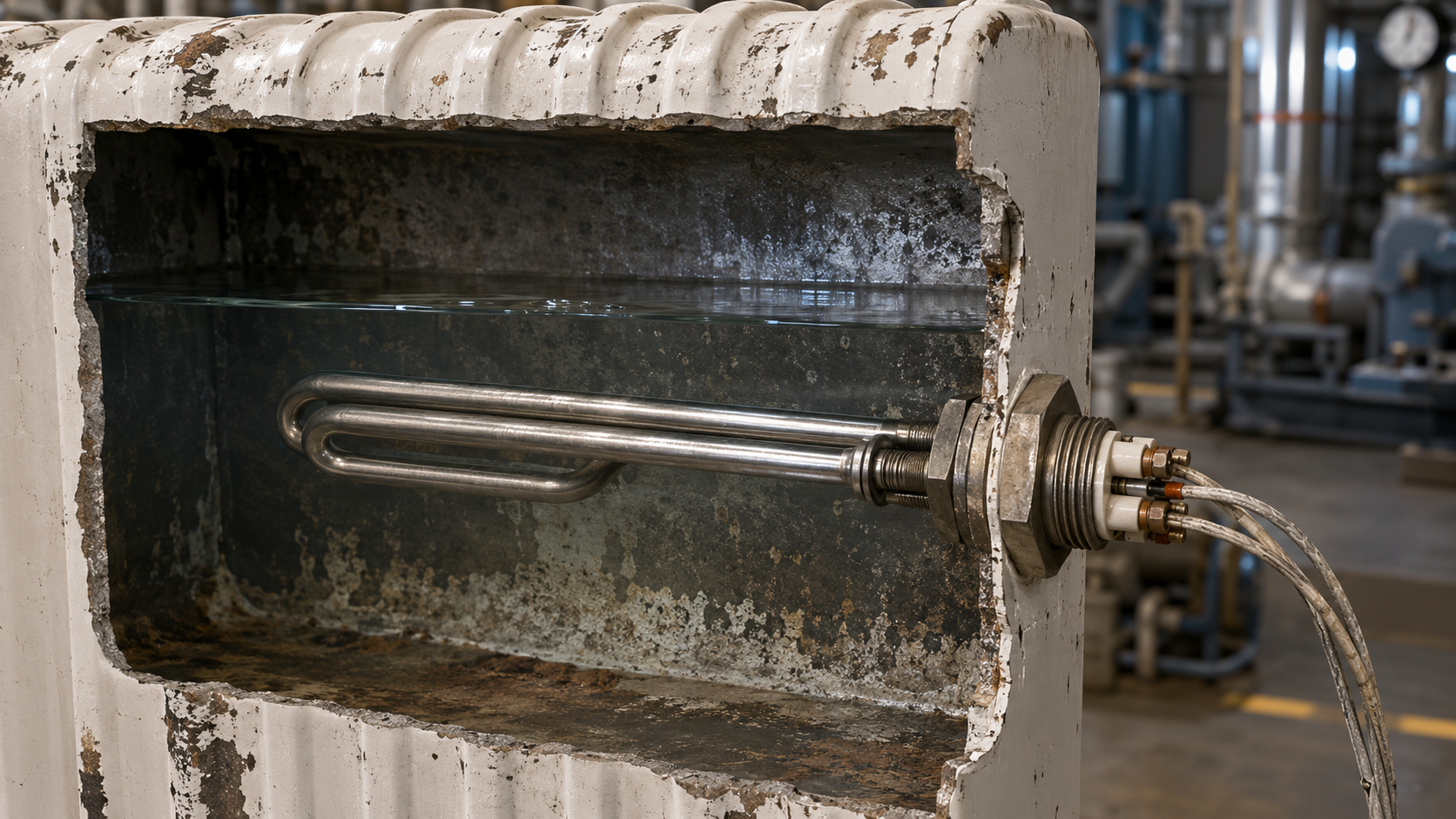

Как врезать ТЭН в батарею отопления: расчёт, монтаж, материалы
На промышленных объектах — в цехах, складских ангарах, ремонтных мастерских — часто возникает задача организовать локальный обогрев без подключения к центральной котельной. Один из технических решений — врезать трубчатый электронагреватель (ТЭН) в существующий радиатор или стальной регистр. Такой контур превращается в автономный электрокотел с минимальными затратами на модернизацию. Разберем, как это сделать грамотно, с учётом параметров среды, мощности и реальных возможностей заводского изготовления.
Какой ТЭН подходит для врезки в радиатор
Для врезки в водяной радиатор применяются два типа нагревателей:
- Одиночные ТЭНы с резьбовым штуцером — подходят для секционных чугунных и алюминиевых батарей. Резьба мелкая: G1/2", G3/4", M14×1.5, M22×1.5. Устанавливаются в штатное отверстие радиатора вместо заглушки.
- Блок-ТЭНы (ТЭНБ) с фланцем под шестигранник — для трубчатых регистров большой ёмкости. Резьба крупная: G1.5", G2", G3", M48×2, M56×2, M64×3. Такие блоки развивают мощность от 3 до 90 кВт и вкручиваются в приваренный штуцер или фланец.
Для систем отопления на воде или низкозамерзающем теплоносителе (пропиленгликоль, этиленгликоль) стандартный материал оболочки — нержавейка AISI 304 (08Х18Н10), способная работать до 200 °C. Для агрессивных сред (открытые градирни, морская вода) применяют AISI 316 (10Х17Н13М2) или титан. Если теплоноситель масляный — подходит сталь 10 из углеродистой конструкционной стали.
Важно: серийный ТЭН из розничной сети почти никогда не совпадает с задачей по всем трём параметрам: мощности, длине нагревательной части и резьбе. Заводское изготовление по чертежу позволяет получить ТЭН с диаметром корпуса от 4 до 32 мм и длиной от 30 до 6000 мм — точно под габариты вашего регистра и объём теплоносителя.
Расчёт мощности: от объёма батареи до теплопотерь помещения
Мощность ТЭНа определяется двумя условиями: нагрев теплоносителя за приемлемое время и компенсация теплопотерь отапливаемого помещения. Оба расчёта обязательны.
Время нагрева радиатора рассчитывается по формуле:
t = m × c × ΔT / (P × η)
где m — масса теплоносителя в батарее, кг; c — удельная теплоёмкость (для воды 4,18 кДж/(кг·°C)); ΔT — разница температур между начальной и рабочей; P — мощность ТЭНа, кВт; η — КПД передачи тепла (для погружного ТЭНа в воде принимаем 0,9–0,95).
Пример. В цеху установлен стальной регистр на 12 литров воды. Нужно нагреть его от 15 до 75 °C за 40 минут. Подставляем: 0,012 м³ × 1000 кг/м³ = 12 кг. ΔT = 60 °C. t = 12 × 4,18 × 60 / (P × 0,9) = 3010 / (P × 0,9). Чтобы время было 40 минут (2400 секунд), мощность P = 3010 / (2400 × 0,9) = 1,39 кВт. Округляем до 1,5 кВт — стандартная мощность одиночного ТЭНа.
Компенсация теплопотерь помещения — второй критичный параметр. Для промышленных зданий применяется упрощённая формула:
P = V × K × ΔT / 860
где V — объём помещения, м³; K — коэффициент теплопотерь (1,2–1,5 для кирпичного здания с утеплением, 2,0–2,8 для металлического ангара); ΔT — разница между внутренней и наружной температурой, °C.
Для примера: ангар 600 м² с высотой 5 м (объём 3000 м³), коэффициент потерь 2,5, нужна температура +18 °C при наружной −25 °C. ΔT = 43 °C. P = 3000 × 2,5 × 43 / 860 ≈ 375 кВт — это суммарная мощность всей системы. Если радиаторов с ТЭНами будет пять, каждый должен выдавать ~75 кВт. Одиночный ТЭН такую мощность не даст — потребуется блок-ТЭН на 380 В с фланцем и несколькими нагревательными элементами.
Таблица ниже показывает, сколько времени занимает нагрев воды в радиаторах разных объёмов при стандартных мощностях.
| Объём радиатора, л | Мощность ТЭНа, кВт | Время нагрева 15→75 °C, мин |
|---|---|---|
| 8 | 1,0 | 40 |
| 8 | 2,0 | 20 |
| 12 | 1,5 | 27 |
| 12 | 3,0 | 14 |
| 20 | 2,0 | 46 |
| 20 | 4,0 | 23 |
| 50 | 6,0 | 41 |
Учтено КПД 0,9 и теплоёмкость воды 4,18 кДж/(кг·°C). Для антифриза время увеличится на 10–15 % из-за меньшей теплоёмкости.
Схема подключения и проверка сопротивления
Для одиночных ТЭНов до 2 кВт достаточно однофазной сети 220 В. Сопротивление нагревателя рассчитывается по закону Ома:
R = U² / P
Пример: ТЭН 1,5 кВт на 220 В → R = 220² / 1500 ≈ 32,3 Ом. Фактическое сопротивление может отличаться на допуск по ГОСТ 13268-88: мощность +5/−10 %, что даёт асимметричный допуск сопротивления −4/+11 %. Поэтому при замере мультиметром значение 30–36 Ом для 1,5 кВт — в норме.
Для мощностей свыше 2,5 кВт применяется трёхфазная сеть 380 В. Если три нагревательных элемента соединены по схеме «звезда», на каждом элементе действует фазное напряжение 220 В (380 / √3). Сопротивление ветви для элемента 3 кВт: R = 220² / 3000 ≈ 16,1 Ом. Линейный ток всей нагрузки: I = P_общая / (√3 × U_линейного). Для блока 9 кВт I = 9000 / (1,73 × 380) ≈ 13,7 А.
Перед монтажом обязательно измерьте сопротивление изоляции. ТЭН не должен иметь утечку на корпус — мегаомметр покажет не менее 20 МОм. Проверку выполняют на обесточенной системе, предварительно слив воду и сняв перемычки (если речь о блок-ТЭНе).
Монтаж: пошаговая последовательность
- Слейте теплоноситель из радиатора или всей ветки. Один ТЭН врезают в нижнюю боковую точку — так нагретая вода поднимается вверх, создавая естественную циркуляцию.
- Подготовьте посадочное отверстие. В чугунном радиаторе используется штатное отверстие с футоркой. Для стального регистра приваривается штуцер с необходимым шагом резьбы. Диаметр отверстия — под штуцер ТЭНа.
- Установите уплотнительную прокладку. Для воды до 100 °C — паронит или силикон до 180 °C. Прокладка обязательно жидкостная — из комплекта поставки или вырезанная по месту. Наматывать лён с пастой допускается только на резьбу, но не под опорную поверхность фланца.
- Вкрутите ТЭН ключом за шестигранник. Не прикладывайте чрезмерное усилие — латунный или стальной фланец можно сорвать. Усилие затяжки обычно указано в паспорте изделия и составляет 15–25 Н·м для мелкой резьбы и 50–80 Н·м для фланцев с шестигранником.
- Установите терморегулятор или термостат в разрыв цепи питания. Это обязательное условие промышленной безопасности: если теплоноситель не циркулирует, ТЭН перегреется и сгорит.
- Заполните систему, откройте воздухоотводчик и проверьте герметичность под рабочим давлением. Для систем отопления обычно это 1,5–3 бара.
Если вы врезаете ТЭН в старый чугунный радиатор с большими отложениями, сначала промойте его — накипь снижает теплоотдачу и становится причиной локального перегрева на поверхности ТЭНа, что сокращает ресурс в два-три раза.
Типовые ошибки при врезке
Чаще всего на промышленных объектах проблемы возникают из-за трёх причин. Первая — неверный расчёт мощности. ТЭН, заказанный «на глаз», либо не достигает рабочей температуры, либо постоянно отключается от перегрева. Вторая — несоответствие материала оболочки среде: для открытых систем с постоянной подпиткой воды с большим содержанием кислорода углеродистая сталь быстро корродирует, нужна AISI 304 (08Х18Н10). Третья — игнорирование длины монтажной части. Для низкого регистра ТЭН длиной 800 мм просто не погрузится в теплоноситель, и зона нагрева окажется на воздухе.
Правильный подход — заказывать ТЭН по чертежу, где указаны монтажная и активная длины, диаметр, резьба, материал и мощность. Производство ТЭН-Миасс изготавливает такие изделия по ТЗ или фото вышедшего из строя образца уже от одной штуки. Расчёт мощности инженер делает под объём вашего радиатора и теплопотери помещения, а материал оболочки — под конкретный теплоноситель. Срок изготовления типового ТЭНа — 5–10 дней.
Запросите расчёт для вашей системы отопления — пришлите длину и диаметр посадочного места, объём радиатора, рабочую температуру и напряжение. Технолог пересчитает мощность и запас по току, чтобы ТЭН работал в оптимуме.
