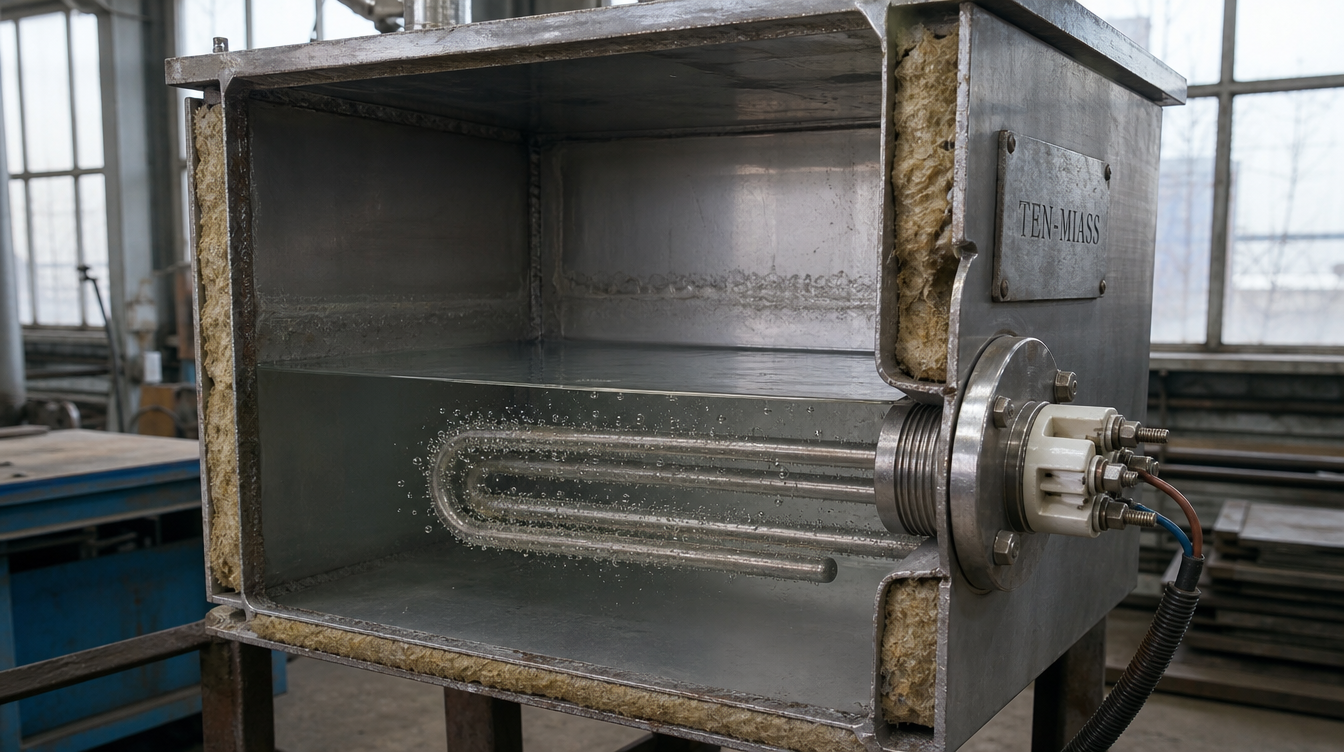

Как врезать ТЭН в перегонный куб: инженерный подход

Для промышленного перегонного куба объёмом от 0,5 до 10 м³ ТЭН требует правильного расчёта мощности, выбора способа врезки и герметизации. Рассмотрим три ключевых параметра: сопротивление нагревателя, тип резьбового соединения и материал оболочки. Температура кипения сред в таких аппаратах обычно не превышает 120 °C, но нагрузка на стенки и уплотнения достигает рабочих значений уже при 3–6 кВт установленной электрической мощности, поэтому к монтажу узла подходят как к сварной ответственности.

Расчёт мощности и сопротивления ТЭНа

Мощность нагревателя определяется скоростью подъёма температуры в кубе. Для 1 м³ воды на ΔT=70°C (20→90°C) требуется 5,8 кВт на каждый час нагрева без учёта потерь. Формула теплового баланса: P = m×c×ΔT / t, где m — масса жидкости, c=4,18 кДж/(кг·°C), t — время в секундах. После выбора мощности рассчитываем сопротивление. Для однофазной сети: R=U²/P. Для трёхфазной звезды 380 В каждый элемент получает фазное напряжение 220 В. Пример: элемент 3 кВт → R=220²/3000=16,1 Ом. Для треугольника на 380 В сопротивление будет R=380²/3000=48,1 Ом — но в перегонных кубах чаще применяют звезду, чтобы каждый элемент работал на пониженном напряжении и имел больший ресурс.

Рассмотрим практический пример. Нужно нагреть 500 л воды в кубе с 20 до 80 °C за 2 часа. Тепло Q = 500×4,18×60 = 125400 кДж = 125,4 МДж. Мощность P = 125,4 МДж / (2×3600 с) ≈ 17,4 кВт. Берём блок-ТЭН на 18 кВт (звезда 380 В). На три фазы — по 6 кВт на элемент. Сопротивление каждого: R = 220² / 6000 = 8,07 Ом. По ГОСТ 13268-88 допуск по мощности +5/−10% означает, что фактическое сопротивление лежит в диапазоне 7,3–8,5 Ом. Это важно для пусковой токовой нагрузки и для точного расчёта уставок автоматики.

Выбор типа врезки: штуцерный или фланцевый ТЭН

Одиночный ТЭН с резьбой G1/2", G3/4", M14×1.5, M22×1.5 подходит для мощности до 3 кВт. Для большей мощности применяют блок-ТЭН с фланцем, который имеет крупную резьбу G1.5", G2", G3", M48×2, M56×2, M64×3. Фланец устанавливают через прокладку из паронита или силикона, а сам блок может содержать от двух до шести нагревательных элементов. Такая конструкция обеспечивает лёгкий демонтаж для замены без сварки на действующем кубе.

Материал оболочки выбирают по среде: сталь 10 — для воздуха и масла, AISI 304 (08Х18Н10) — для воды и пара до 200 °C, цельнотянутая труба 12Х18Н10Т — для пищевых и агрессивных сред, чистый титан — для хлоридов и кислот.

Пошаговая врезка ТЭНа в куб

1. Слить среду и промыть куб. Убедиться в отсутствии остаточного давления.
2. Разметить отверстие: для фланца G2" минимальный диаметр 68 мм, для штуцера G1/2" достаточно сверла 21 мм.
3. Вырезать отверстие плазморезом, коронкой или сверлом. Зачистить кромки от грата.
4. Приварить штуцер или фланец. При сварке нержавейки использовать электроды типа ЦЛ-11 (для 12Х18Н10Т). Шов герметичный с обеих сторон.
5. Установить прокладку — паронит толщиной 2–3 мм, при высоких температурах — фторопласт.
6. Вставить ТЭН в отверстие и затянуть гайку или болты равномерно крест-накрест. Момент затяжки — по паспорту, обычно 20–30 Н·м.
7. Проверить герметичность: заполнить куб водой и выдержать под давлением 2–3 часа.

Типичные ошибки при монтаже

Установка ТЭНа горизонтально или наклонно помогает скоплению газа на спирали и перегоранию активной части. Неправильно выбранная точка врезки — слишком близко ко дну — ведёт к пригоранию продукта и локальному перегреву. Не учтён запас длины для термовыключателя: датчик должен находиться в зоне максимальной температуры, но не касаться спирали. Использование стальной оболочки (сталь 10) в кислых или пищевых средах быстро разрушает корпус. Отсутствие устройства контроля уровня: при кипении уровень жидкости падает, и ТЭН оголяется, что приводит к аварийному перегоранию. Для кубов с агрессивными средами следует применять AISI 316 (10Х17Н13М2) или титан — в зависимости от концентрации хлоридов.

Чтобы ТЭН работал без перегрева и служил не один сезон, рассчитывайте мощность по фактическому объёму и режиму эксплуатации. Если нужен нестандартный размер или мощность под ваш куб — пришлите эскиз или фотографию старого ТЭНа с линейкой, инженер подберёт оптимальную геометрию и изготовит изделие за 5–10 дней.

1. Как врезать ТЭН в перегонный куб из нержавейки?
   Разметьте отверстие под фланец или штуцер, вырежьте коронкой, зачистите кромки, приварите ответную часть (муфту или фланец) электродами ЦЛ-11. Установите прокладку и затяните крепёж.
2. Какой мощности ТЭН нужен для куба объёмом 1 м³?
   Для нагрева 1000 л воды от 20 до 90 °C за 2 часа требуется около 40 кВт. Практически выбирают 35–45 кВт в зависимости от теплопотерь и скорости слива.
3. Как герметизировать фланец блок-ТЭНа?
   Используйте паронит (толщина 2–3 мм) или фторопласт для сред с температурой до 150 °C. Затяжку выполняйте равномерно крест-накрест с моментом 20–30 Н·м.
4. Можно ли изготовить ТЭН по образцу вышедшего из строя?
   Да, по фото с линейкой или точным размерам восстанавливаем геометрию до миллиметра, включая длину оребрения и расположение клемм. Партия от 1 шт.
5. Как подобрать материал оболочки под свою среду?
   Для водных растворов до 100 °C достаточно AISI 304 (08Х18Н10). Для пищевых сред берите цельнотянутую трубу 12Х18Н10Т. Для хлоридсодержащих жидкостей — титан или AISI 316 (10Х17Н13М2).
