Расчёт мощности ТЭН для цеха: ёмкость, проток, воздух

Для технолога или главного энергетика выбор нагревателя начинается не с каталога, а с цифр. Известны объём среды, требуемая температура, допустимое время разогрева. Осталось рассчитать мощность ТЭН в киловаттах — для бака, проточной линии или воздушной камеры. Ниже — три схемы расчёта с формулами и примерами, привязанными к реальным производственным задачам.

Исходные данные и базовая формула

Тепловая мощность, необходимая для нагрева массы m от температуры T₁ до T₂ за время t, определяется по формуле:

P = (m × c × ΔT) / (t × η)

где ΔT = T₂ − T₁, c — удельная теплоёмкость, η — КПД нагревателя (обычно 0.92–0.97 для электрических ТЭН). Для воды и других жидкостей удобнее считать через объём, для воздуха — через расход.

Время t подставляется в секундах. Если объём задан в м³ и время в часах, для воды формула упрощается: P (кВт) = (V × 1163 × ΔT) / (tчас × η). Здесь 1163 = 1000 × 4.18 / 3600, учитывает перевод кДж и секунд в кВт·ч.

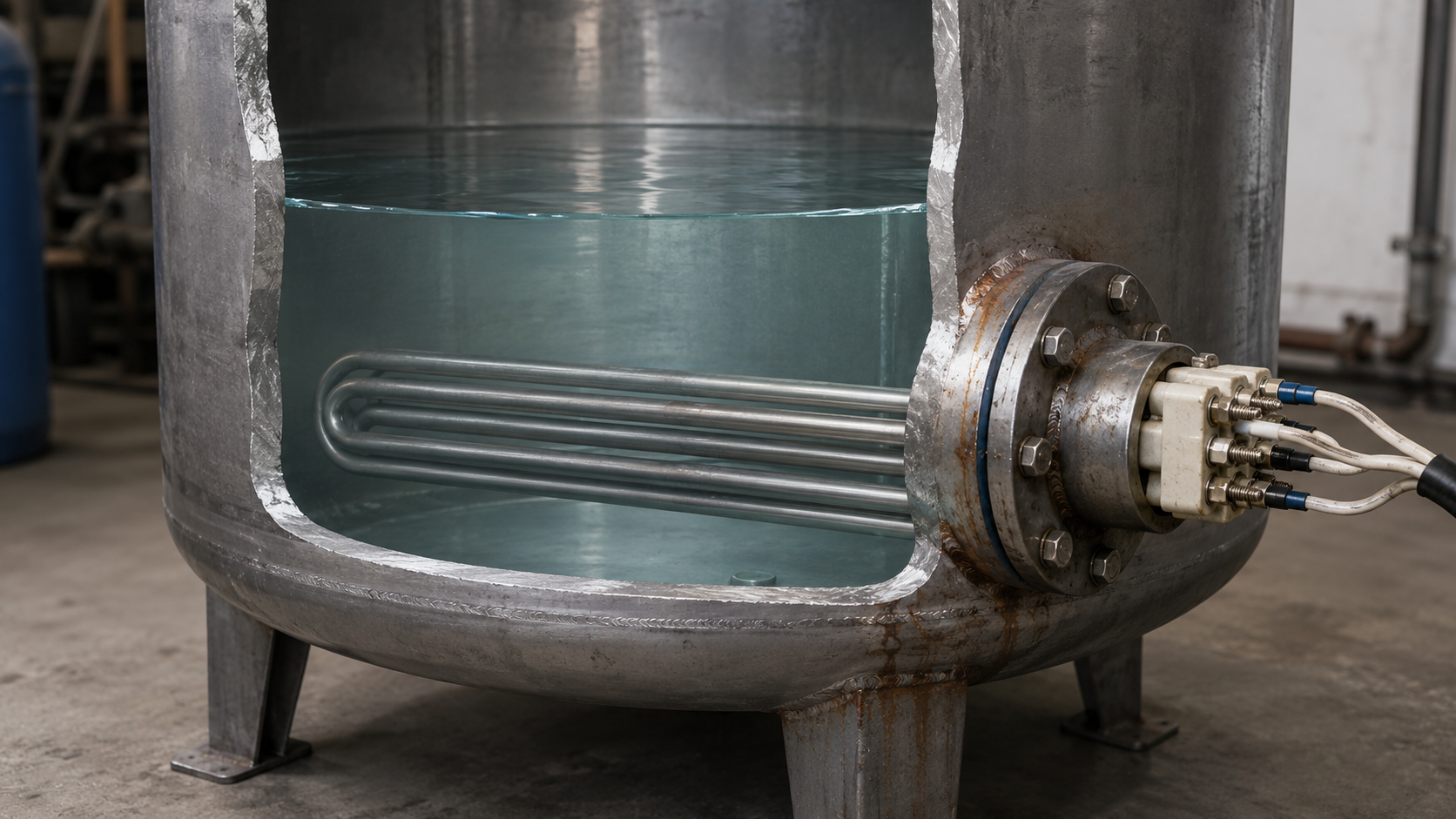

Нагрев жидкости в ёмкости: расчёт по объёму и потерям

Типовая задача — бак с водой или маслом объёмом 1–10 м³. Пусковой нагрев считается по формуле выше. К нему добавляются потери через стенки. Для неизолированной стальной ёмкости коэффициент теплопередачи U ≈ 0.8–1.2 Вт/(м²·К). Потери на поддержание температуры: Pпотерь = U × A × ΔT, где A — площадь поверхности бака.

Пример. Бак 5 м³ (диаметр 1.6 м, высота 2.5 м, площадь ~15 м²). Нужно нагреть воду с 10 °C до 60 °C за 2 часа, КПД 0.95.

P = (5 × 1163 × 50) / (2 × 0.95) = 153 026 Вт ≈ 153 кВт

Потери при U=1 Вт/(м²·К) и ΔT=60 К: 1 × 15 × 60 = 900 Вт. Это менее 1% от пусковой мощности, поэтому для баков без изоляции потери можно учесть коэффициентом запаса 1.1–1.2.

Для быстрого предварительного расчёта объёма воды с ΔT=50 K при времени нагрева 1 час:

Проточный нагрев: кВт на литр в минуту

Для проточной линии мощность зависит от расхода, а не от объёма бака. Расчётная формула для воды:

P (кВт) = 1,163 × Q (м³/ч) × ΔT (K)

где Q — объёмный расход теплоносителя. Для расхода в л/мин удобен коэффициент 0.0698: P = 0.0698 × Qл/мин × ΔT.

Пример: технологическая линия с расходом 0.8 м³/ч, вода подогревается с 10 до 60 °C (ΔT=50 K). Мощность: 1,163 × 0.8 × 50 = 46.5 кВт. Промышленный ТЭН на 45–48 кВт с проточным корпусом или блоком под фланцевое соединение.

• Для слабых протоков (до 0.1 м³/ч) достаточно одиночных ТЭН с резьбой G1/2″ или M22×1.5.
• Для расходов 0.5–5 м³/ч применяются блок-ТЭН с фланцем G1.5″–G3″ или M48×2.
• На проточных нагревателях обязательна защита от сухого хода — реле потока или датчик давления.

Нагрев воздуха: мощность для сушилок и вентиляции

Для воздуха расчёт идёт по массовому расходу. Объёмный расход вентиляции Q_возд (м³/ч) пересчитывается с плотностью 1.2 кг/м³, теплоёмкостью 1.005 кДж/(кг·К):

P (кВт) = Qвозд × ΔT / 2985

Пример: сушильная камера на 5000 м³/ч, нагрев приточного воздуха с −10 до +30 °C (ΔT=40 K). Мощность: 5000 × 40 / 2985 = 67 кВт. На выходе из камеры нужна температура 80 °C — тогда ΔT=90 K и мощность 151 кВт.

Для воздушных ТЭН важно ограничить поверхностную мощность до 2–4 Вт/см² при принудительной конвекции, иначе перегревается спираль и снижается ресурс. Поэтому для мощных воздухонагревателей берут патронные ТЭН диаметром 16–32 мм с оребрением или без, длиной до 6000 мм.

Исполнение ТЭН под расчёт: трёхфазные схемы и материалы

Промышленные ТЭН мощностью от 3 кВт выполняются на 380 В трёхфазного тока. Схемы соединения ТЭН — звезда или треугольник. В звезде на каждый элемент приходит фазное напряжение 220 В, при этом сопротивление ветви: R = Uф² / Pэл. Для элемента 3 кВт R = 220² / 3000 = 16.1 Ом. В треугольнике на элемент подаётся линейное 380 В: R = 380² / 3000 = 48.1 Ом. Общий линейный ток трёхфазной нагрузки: I = Pобщ / (√3 × Uлин).

Материал оболочки выбирают под среду. Для воздуха и масла достаточно стали 10 — это конструкционная углеродистая сталь, выдерживающая до 300–350 °C. Для воды и пара до 200 °C — нержавеющая AISI 304 (08Х18Н10). Для пищевых и агрессивных сред — цельнотянутая бесшовная труба 12Х18Н10Т. В гальванических ваннах с хлоридами и кислотами применяют AISI 316 (10Х17Н13М2) или чистый титан.

По ГОСТ 13268-88 отклонение мощности готового ТЭН от номинала: +5/−10%. При расчёте сопротивления это даёт несимметричный допуск −4/+11% на единичный элемент. Поэтому для точного подбора мощности лучше заказывать ТЭН под чертёж: производитель намотает нихромовую спираль в магнезитовой засыпке (периклаз) под заданное сопротивление.

Фланцы для блок-ТЭН — G1.5″, G2″, G3″, M48×2, M56×2 — рассчитаны на ключ-шестигранник. Одиночные ТЭН имеют штуцер G1/2″, G3/4″ или M14×1.5. Изготовление по размерам или по фотографии вышедшего из строя ТЭН позволяет повторить геометрию до миллиметра и обеспечить установку в существующий фланец без переделки узла.

Вывод из расчёта всегда один: серийный ТЭН с «круглым» числом киловатт почти никогда не совпадает с оптимальным временем нагрева. Мощность под объём бака, длину под габарит шкафа, резьбу под имеющийся фланец — это задача конструкторского расчёта, а не подбора из наличия. Инженер, вооружённый формулами и таблицами, получает реальные цифры для техзадания, дальше остаётся передать их изготовителю.
