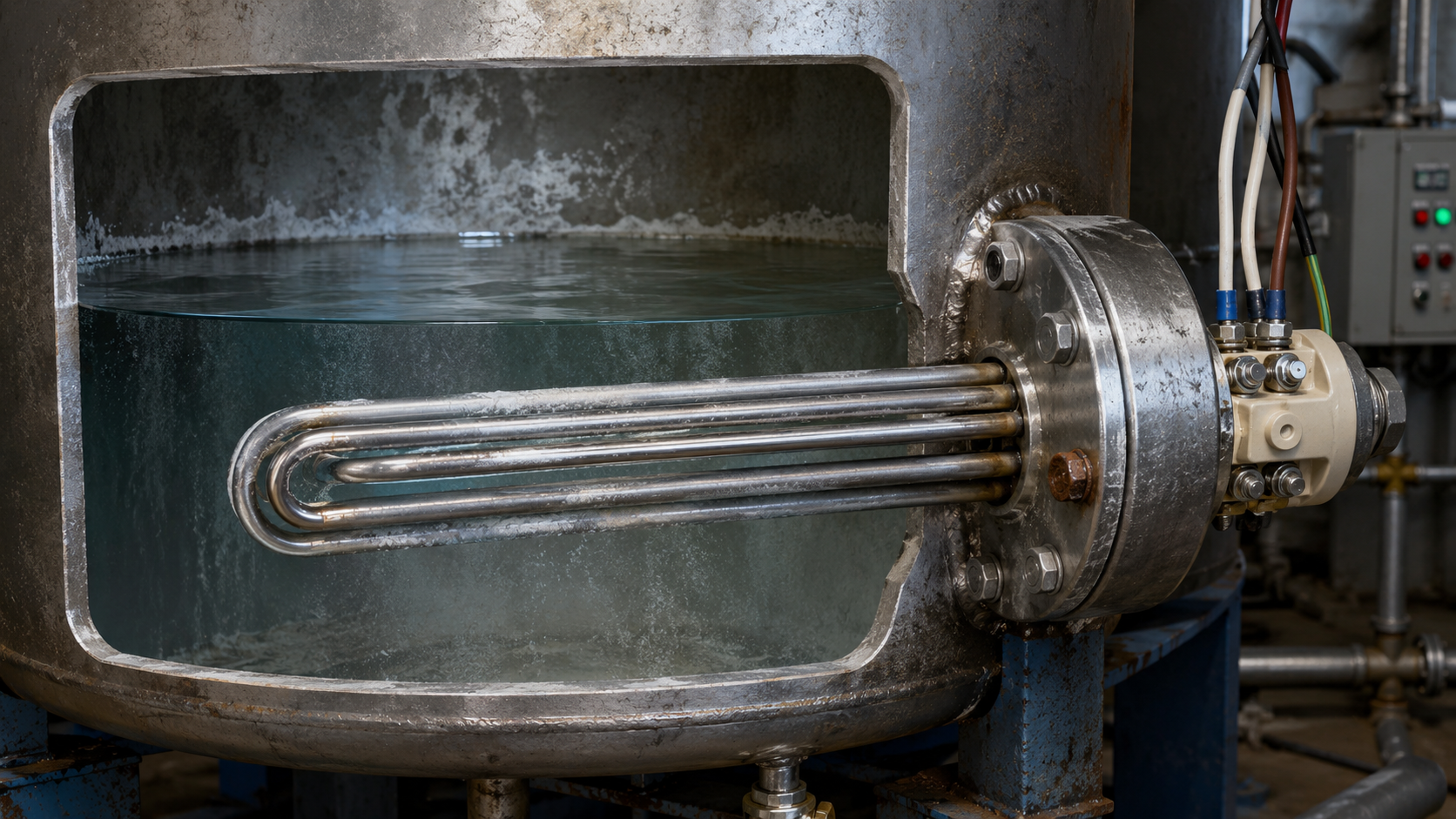

Как проверить ТЭН на пробой на корпус: пошаговая методика для инженера
Пробой ТЭНа на корпус — причина аварийных остановок промышленного оборудования: от блочно-модульной котельной до термопластавтомата. Утечка тока на массу выше 0,75 мА (по ГОСТ 13268-88) выводит из строя УЗО, разъедает корпус аппарата и создаёт риск поражения персонала. Ниже — методика проверки, которой пользуются при входном контроле и при диагностике вышедшего из строя нагревателя.
Что значит «пробой на корпус» и почему это не короткое замыкание
Внутри ТЭНа — нихромовая спираль в магнезитовой засыпке (периклаз). Периклаз — диэлектрик, но при перегреве, вибрации или попадании влаги через негерметичный контактный стержень его сопротивление падает с десятков мегаом до единиц килоом. Спираль начинает «пробивать» на металлическую оболочку. Это не КЗ — аппарат может продолжать греть, ток утечки растёт постепенно.
Для промышленного нагревателя нормируется сопротивление изоляции: холодное — не менее 20 МОм, после прогрева до рабочей температуры — не менее 1 МОм (ГОСТ 13268-88). Если мегаомметр показывает меньше — ТЭН подлежит замене, даже если он греет.
Чем проверять: мегаомметр, а не мультиметр
Обычный мультиметр подаёт на цепь напряжение 1–9 В. При таком напряжении пробой, возникший под рабочими 380 В, часто не проявляется. Мегаомметр подаёт на измеряемую цепь 250, 500 или 1000 В — это выявляет слабые места изоляции, которые при штатном напряжении уже пробиваются.
Для проверки ТЭНа на корпус нужен мегаомметр с испытательным напряжением:
| Тип оборудования | Испытательное напряжение | Допустимое сопротивление |
|---|---|---|
| ТЭН на 220 В | 500 В | ≥ 20 МОм |
| ТЭН на 380 В | 1000 В | ≥ 20 МОм |
| ТЭН после длительного хранения | 1000 В | ≥ 2 МОм (после просушки) |
Важно: проверка мегаомметром на 1000 В — разрушающий контроль. Если изоляция уже слабая, измерение добьёт ТЭН. Поэтому сначала измеряют сопротивление, и только потом подают питание.
Пошаговый алгоритм проверки ТЭНа на пробой
Работа выполняется на обесточенном оборудовании. Правила безопасности — те же, что для допуска к электроустановкам до 1000 В.
- Отключите автомат, вывесьте плакат «Не включать». Уберите напряжение контрольной лампой или индикатором.
- Слейте воду/масло из бака или отключите ТЭН от технологической ёмкости.
- Снимите перемычки со схемы «звезда» или «треугольник» — иначе будете измерять сопротивление всей группы, а не отдельного элемента.
- Отсоедините провода от контактных стержней ТЭНа.
- Щуп мегаомметра — на корпус ТЭНа (или фланец), второй щуп — на контактный стержень. Показание должно быть ≥ 20 МОм.
- Повторите для каждого элемента блок-ТЭН. Если в блоке 6 петель — нужно 6 измерений, а не одно.
- Зафиксируйте результат в журнале входного контроля: дату, номер ТЭНа, показание, температуру окружающей среды.
Врезка-расчёт: как отличить пробой от заводского брака
Новый ТЭН из партии: сопротивление изоляции 150 МОм. Через месяц работы — 0,8 МОм. Причина — не брак, а перегрев: при температуре оболочки выше 300 °C магнезит начинает терять кристаллизационную воду, изоляция деградирует необратимо. Проверка мегаомметром фиксирует уже случившийся отказ. Поэтому на ТЭНах для сухих сред (воздух, масло) допустимая температура оболочки ниже, чем для водяных — до 300 °C против 400 °C, и это надо закладывать в техзадание.
Проверка сопротивления спирали: формула и расшифровка
Пробой на корпус — не единственный дефект. Если ТЭН не греет, но изоляция в норме, проверяют целостность спирали. Сопротивление рассчитывается по формуле:
R = U² / P
где U — рабочее напряжение, P — мощность. Для однофазного ТЭНа на 380 В мощностью 6 кВт: R = 380² / 6000 ≈ 24,1 Ом.
Для трёхфазного подключения «звезда» на линейное напряжение 380 В на элемент приходит фазное напряжение 220 В. Тогда сопротивление ветви:
R = U_фазное² / P_элемента = 380² / (3 × P_элемента)
Пример: элемент 3 кВт в схеме «звезда» — R = 220² / 3000 ≈ 16,1 Ом. Для «треугольника» на 380 В на элемент приходит линейные 380 В: R = 380² / 3000 ≈ 48,1 Ом. Не перепутайте схемы — при одном и том же ТЭНе расчётные значения отличаются втрое.
Допуск по мощности по ГОСТ 13268-88: +5 / −10%. Значит, допуск по сопротивлению несимметричный: −4 / +11%. Для ТЭНа 3 кВт это диапазон 14,3–17,9 Ом для «звезды». Если мультиметр показывает 5 Ом — межвитковое замыкание спирали, такой ТЭН не работает.
Особенности проверки блок-ТЭНов и фланцевых нагревателей
Блок-ТЭН (ТЭНБ) — это несколько петель в одном фланце с крупной резьбой: G1.5", G2", G3", M48×2, M56×2, M64×3 — под ключ-шестигранник. В нём 3, 6, 9 и более элементов, и каждый проверяется отдельно.
Типичная ошибка — измерить сопротивление между двумя соседними контактами, получить «норму» и успокоиться. На самом деле нужно проверить:
- каждый элемент на корпус — все 6, 9 или 12 позиций;
- сопротивление между соседними элементами (возможен пробой между петлями);
- симметрию фаз — для «звезды» все три ветви должны быть ±5–7%, иначе одна фаза будет перегреваться.
Для фланцевых ТЭНов из нержавейки AISI 304 (08Х18Н10) важно проверять изоляцию до установки на аппарат: после затяжки фланца и подключения питания доступ к контактам ограничен, а снятие — потеря герметичности.
Что делать, если проверка показала пробой
ТЭН с сопротивлением изоляции ниже 1 МОм в горячем состоянии не восстанавливается. Просушка в шкафу при 120–150 °C помогает, только если влага попала через контактные стержни при хранении — и то не всегда: при наличии трещины в периклазе замена — единственный вариант.
Заказывая новый ТЭН, укажите не только мощность и напряжение, но и среду, температуру и конструктив. Под воду и пар до 200 °C — AISI 304 (08Х18Н10), для пищевых и агрессивных сред — бесшовная труба 12Х18Н10Т, для хлоридов и гальванических ванн — чистый титан. Диаметр корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм. Если старый ТЭН вышел из строя по пробою — пришлите фото с линейкой и размеры: восстановим геометрию до миллиметра, партия от 1 шт, срок типового ТЭНа — 5–10 дней.
