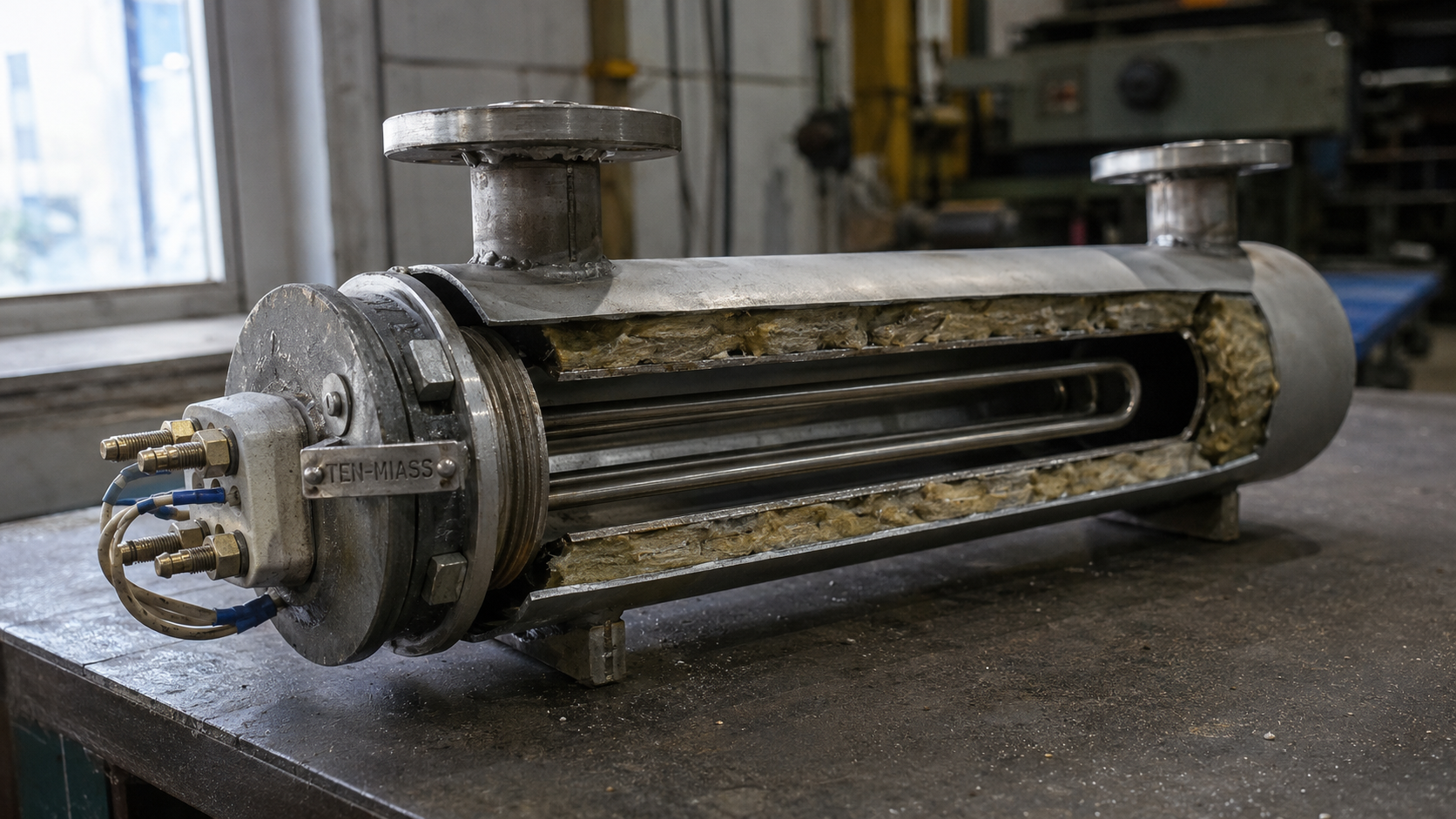

Как правильно подключить ТЭН: пошаговая инструкция для сетей 220 и 380 В

Промышленный ТЭН — это активная нагрузка с известным сопротивлением. Задача при подключении — подать на оболочку такое напряжение, чтобы рассеиваемая мощность соответствовала паспортной. В зависимости от числа элементов и типа корпуса (одиночный штуцер или фланцевый блок-ТЭН) применяют однофазную или трёхфазную схему. Разберём расчёт, монтаж и проверку для обоих случаев.

1. Расчёт рабочих параметров: мощность, ток, сопротивление

Для одноэлементного ТЭНа сопротивление R определяется по формуле R = U²/P, где U — напряжение на элементе, P — номинальная мощность. Сила тока в однофазной цепи: I = P / U. Согласно ГОСТ 13268-88, допуск на мощность составляет +5/−10 %, поэтому допуск на сопротивление несимметричный: −4/+11 %. Это значит, что при входном контроле нельзя отбраковать элемент только по малому отклонению в плюс.

В трёхфазных системах нужно различать напряжение на элементе и линейное напряжение сети. При соединении «звезда» на каждом элементе действует фазное напряжение Uф = Uл/√3 ≈ 220 В для линии 380 В. Сопротивление каждой ветви считают по формуле R = Uф²/Pэл, или через линейное напряжение: R = Uл²/(3·Pэл). При соединении «треугольник» на элемент подаётся линейное напряжение 380 В, тогда R = Uл²/Pэл.

Пример «было/стало»: Технолог заказал партию ТЭНов для масляной ванны, мощность каждого — 3 кВт, напряжение — 220 В. Входной контроль показал сопротивление одной из ветвей 15,0 Ом при паспортном 16,1 Ом. Нижняя граница допуска по ГОСТ 13268-88 — 16,1 × 0,96 = 15,46 Ом. Партия не прошла приёмку; сопротивление пришлось уточнить на заводе-изготовителе.

2. Подключение одиночного ТЭНа к сети 220 В

Одиночный ТЭН на 220 В применяют для небольших нагревателей — сушильных шкафов, обогрева оборудования, ёмкостей до 200 л. Для мощностей до 3 кВт достаточно однофазного включения. Фазный провод подключают к одному выводу, нулевой — ко второму, корпус (если он металлический) заземляют. Обязательна защита цепи автоматическим выключателем и УЗО.

Если ТЭН находится в цехе с трёхфазной сетью 380 В, однофазную нагрузку нужно распределять по фазам. Три однофазных ТЭНа по 2 кВт удобно объединить в одну группу, подсоединив их к разным фазам и общему нулю — это даст балансировку и снизит ток в нулевом проводе.

3. Трёхфазное включение: звезда и треугольник

Для мощностей от 3 до 90 кВт, как правило, используют трёхфазные ТЭНы — это блок из трёх одинаковых элементов (U-образных или прямых), смонтированных на фланце (резьба G1,5", G2", G3" или метрическая M48×2, M56×2, M64×3). На коробке выводов такого блока три или шесть клемм.

При шести выводах схему собирают перемычками: звезда или треугольник. Схему выбирают по номинальному напряжению каждого элемента. На элементах, рассчитанных на 220 В, применяют только звезду. На элементах, рассчитанных на 380 В, применяют треугольник. Подача 380 В на элементы, рассчитанные на 220 В, вызовет перегрев спирали и пробой изоляции.

Расчёт ветвей для звезды (Uл = 380 В): R ≈ 48133 / Pэл. Например, элементы по 3 кВт: R = 220² / 3000 = 16,1 Ом. Для треугольника: R = 380² / Pэл, при 3 кВт — 48,1 Ом. Линейный ток в обеих схемах равен Iл = Pобщ / (√3 × Uл). Для блока 9 кВт (звезда) ток фазы составит 9000 / (1,732 × 380) ≈ 13,7 А.

Внутриблочные соединения выполняют на заводе, но если ТЭН поставляется без коммутации, используют термостойкие клеммники или винтовые зажимы. Важно обеспечить хороший контакт — перегрев в точке подключения частая причина выхода из строя.

4. Пошаговая инструкция монтажа и пусконаладки

1. Убедиться, что сеть отключена, повесить плакат «Не включать — работают люди».
2. Проверить целостность изоляции: сопротивление между выводами и корпусом (или металлической оболочкой) должно быть не менее 1 МОм.
3. Измерить сопротивление каждого элемента омметром: значения должны соответствовать формуле и укладываться в допуск −4/+11 %.
4. Собрать схему соединения: для звезды соединить три конца в ноль, для треугольника — последовательно каждый элемент с соседним.
5. Подключить фазные провода к свободным концам; для звезды — к выводам элементов, для треугольника — к точкам соединений.
6. Заземлить корпус ТЭНа, если он штуцерный или фланцевый с металлической конструкцией.
7. Установить защитные автоматы с номиналом по расчётному току (например, для 9 кВт при 380 В — автомат 16 А, сечение кабеля 2,5 мм²).
8. Включить питание и измерить ток каждой фазы токоизмерительными клещами — отклонение по фазам не должно превышать 5 %.

Если ТЭН используется в агрессивной среде, на этапе заказа уточните материал оболочки: для пищевых сред применяют нержавейку AISI 304 (08Х18Н10), для хлоридов — титан; для воздуха и масла достаточно стали 10. Это не влияет на схему подключения, но определяет долговечность.

5. Особенности подключения для разных мощностей

Для контроля температуры в технологических процессах параллельно с силовой схемой устанавливают терморегулятор и термопару (тип K или J). Коммутацию ведут через контактор, управляемый контроллером. Для взрывоопасных зон применяют оболочки с маркировкой Ex-d, а для помещений с высокой влажностью — IP65/IP68. Перед заказом уточняют геометрию: диаметр оболочки — от 4 до 32 мм, длина — от 30 до 6000 мм. Серийные ТЭНы из розницы не всегда совпадают с требуемыми параметрами; изготовление под чертёж от 1 шт. позволяет точно рассчитать сопротивление и мощность.

Не уверены, какая схема оптимальна для вашего оборудования? Пришлите параметры — длину, диаметр, мощность и напряжение — инженер ТЭН-Миасс рассчитает сопротивление и изготовит ТЭН по вашему чертежу в течение 5–10 дней.
