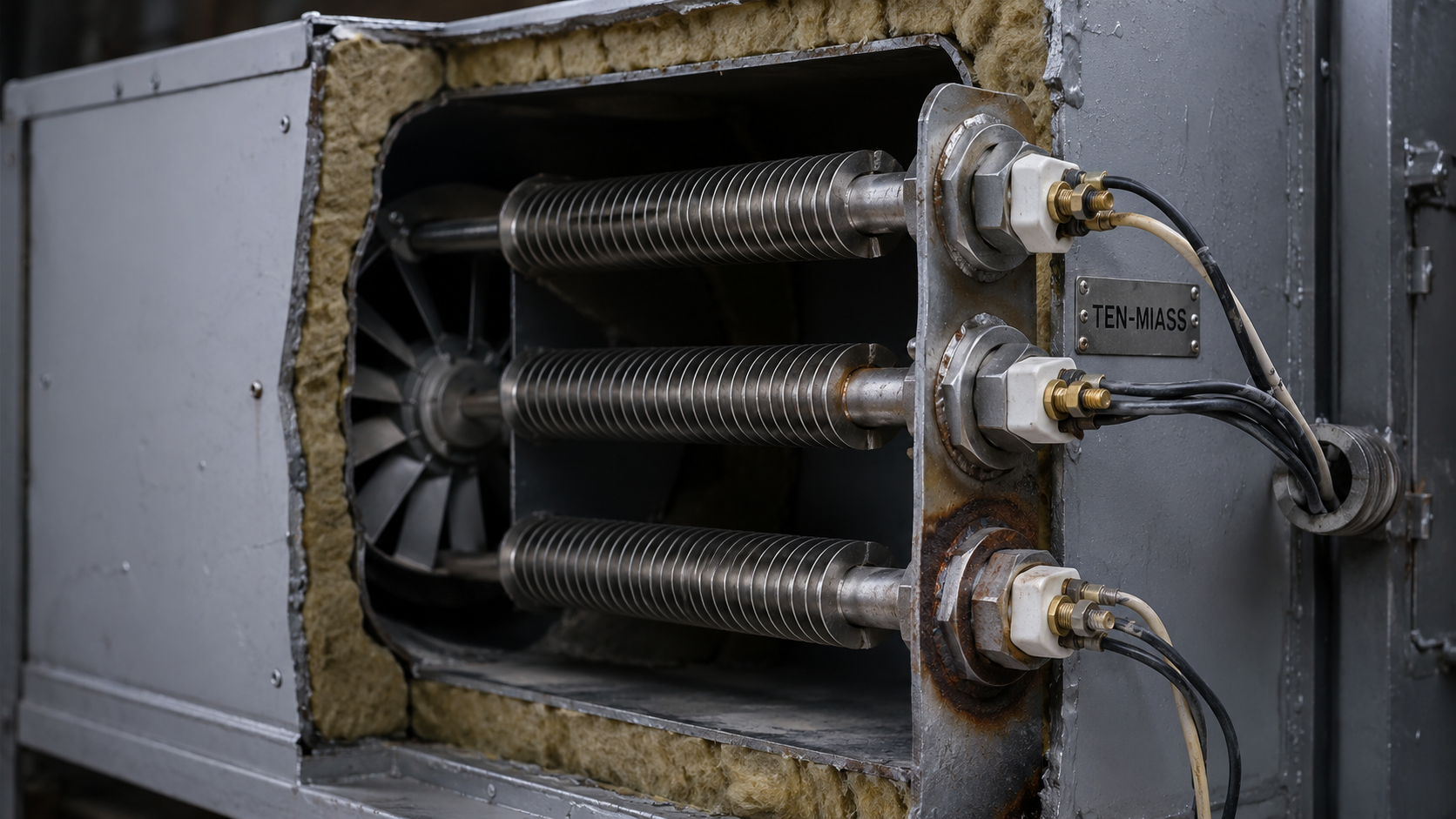

Как подключить три ТЭНа на 380 В: полный разбор схем звезда и треугольник

При проектировании электрического нагрева на 380 В чаще всего используют блок из трёх трубчатых нагревателей. Один ТЭН на 380 В — это всегда компромисс: либо серийный номинал, либо долгий срок изготовления нестандарта. Три ТЭНа дают больше свободы: мощность набирается суммой элементов, а схема соединения определяет ток и требования к автоматике. Ниже — расчёт для двух рабочих схем, который нужен инженеру при подборе ТЭНов в блочно-модульную котельную, сушильную камеру или термопластавтомат.

Исходные данные для расчёта: что важно знать до выбора схемы

Напряжение питающей сети — 380 В (трёхфазная, линейное). Нагреватель в этом режиме — активная нагрузка (cos φ = 1). У каждого ТЭНа есть паспортная мощность P_эл и расчётное сопротивление R. По ГОСТ 13268-88 допуск по мощности составляет +5/−10 %, что даёт несимметричный допуск по сопротивлению −4/+11 %. Это значит, что фактический ток может отличаться от расчётного на 5–10 %, и это нормально — автоматику подбирают с запасом.

Формула для однофазного элемента: R = U² / P, где U — напряжение, приложенное к одному нагревателю, а P — его номинальная мощность. При подключении в трёхфазную сеть напряжение на одном элементе зависит от схемы соединения.

Схема «звезда» на 380 В: расчёт сопротивления и пример

В схеме звезды три нагревателя соединяются в общую точку (нейтраль), а свободные концы подключаются к фазам A, B, C. На каждом элементе оказывается фазное напряжение: U_ф = U_{линейное} / √3 ≈ 220 В.

Формула сопротивления ветви для звезды:

R = U_ф² / P_эл = U_{линейное}² / (3 × P_эл)

Пример: элемент 3 кВт, сеть 380 В, звезда.

R = 220² / 3000 = 48400 / 3000 ≈ 16,1 Ом.

Линейный ток при такой схеме: I = P_общ / (√3 × U_{линейное}) = 9000 / (1,73 × 380) ≈ 13,7 А.

Звезда — базовый вариант для ТЭНов с паспортной мощностью на 220 В. Если в маркировке ТЭНа указано U = 220 В, а вы подключаете его в звезду на 380 В — это корректный режим.

Схема «треугольник» на 380 В: когда она нужна

В треугольнике каждый нагреватель подключён между двумя фазами, и на элемент приходит полное линейное напряжение 380 В. Сопротивление считается по формуле:

R = U_{линейное}² / P_эл

Пример: элемент 3 кВт, сеть 380 В, треугольник.

R = 380² / 3000 = 144400 / 3000 ≈ 48,1 Ом.

Линейный ток при общей мощности 9 кВт тот же, что и в звезде: I = 9000 / (1,73 × 380) ≈ 13,7 А. Но напряжение на каждом нагревателе другое, поэтому и конструктив ТЭНа иной.

Треугольник применяют, когда ТЭНы рассчитаны на рабочее напряжение 380 В (например, стандартные патронные нагреватели). Никогда не подключайте ТЭН, рассчитанный на 220 В, в треугольник — мощность вырастет в три раза, что приведёт к перегреву спирали, пробою изоляции и выходу из строя.

Сравнение схем: таблица для быстрого выбора

Выбор схемы диктуется не удобством монтажа, а паспортным напряжением ТЭНа. Если у вас нагреватель с маркировкой 220 В — только звезда. Если 380 В — треугольник.

Практические моменты при подключении блока из трёх ТЭНов

• Используйте клеммные колодки с температурным запасом. Соединение ТЭНов между собой — это место с постоянным нагревом. Затяжка контакта перед включением обязательна, после 8–10 часов работы — повторная подтяжка.
• Для блока из трёх ТЭНов в одном корпусе (блок-ТЭН) применяются фланцы с крупной резьбой: G1.5", G2", G3", M48×2, M56×2, M64×3. Через штуцер G1/2" три петли физически не проходят, поэтому схема соединения не влияет на присоединительный размер.
• Материал оболочки подбирается под среду. Для воды и пара до 200 °C используется AISI 304 (08Х18Н10) — это универсальный нержавеющий вариант. Для воздуха и масла достаточно стали 10. Для агрессивных сред — цельнотянутая труба 12Х18Н10Т или чистый титан (для хлоридсодержащих растворов).
• Автоматический выключатель подбирается по номинальному току с запасом 20–25 %. Для 9 кВт на 380 В это автомат на 16 А, для 18 кВт — 32 А, для 30 кВт — 50 А. Не забывайте про вводной дифференциальный автомат или УЗО с током утечки 30 мА.
• Силовые кабели — медные, сечение по току: 2,5 мм² до 25 А, 4 мм² до 35 А, 6 мм² до 45 А. Для трёхфазной нагрузки с ТЭН на контактной группе используется 5-жильный кабель (3 фазы, N, PE).

Пример из практики: два блока по 12 кВт в муфельной печи

Заказчик использовал серийные ТЭНы 4 кВт × 3 шт., подключённые звездой на 380 В. Мощность 12 кВт, ток 18,2 А — казалось бы, всё сходится. Но печь не выходила на рабочую температуру 520 °C. Причина: ТЭНы имели сопротивление с допуском в минус 10 % по мощности, фактический нагрев был на 10–12 % ниже расчётного. Производство ТЭН-Миасс изготовило три элемента с точным сопротивлением под схему звезда (R = 220² / 4000 = 12,1 Ом с допуском по ГОСТ). Печь вышла на режим за расчётное время, температурное поле в камере выровнялось.

Вывод: при заказе ТЭНов указывайте не только желаемую мощность, но и схему подключения, чтобы технолог заложил точное сопротивление.

FAQ по подключению трёх ТЭНов на 380 В

Как отличить схему звезды от треугольника по маркировке ТЭНа?
Если на корпусе указано «220 В» или «U = 220 В» — это элемент для звезды в сети 380 В. Если указано «380 В» — для треугольника. При заказе уточняйте: «Три ТЭНа по 2,5 кВт, звезда, 380 В».

Что будет, если в звезду подключить ТЭН, рассчитанный на 380 В?
Нагреватель получит 220 В вместо 380 В. Мощность снизится в (380/220)² ≈ 2,98 раза. Печь или сушилка не выйдет на технологическую температуру.

Можно ли подключить три ТЭНа с разной мощностью?
Можно, но нагрузка по фазам будет неравномерной. Токи в фазах различаются, напряжение перекашивается, возникает риск для других потребителей. Инженер должен пересчитать схему так, чтобы перекос не превышал 5 %.

Нужна ли нейтраль при подключении звездой?
Для симметричной нагрузки звезда работает и без нейтрали. Если один ТЭН перегорает, остальные два остаются под напряжением 380 В, соединённые последовательно (по 190 В на каждом) — мощность падает, но нагрев продолжается. Для защиты от обрыва фазы ставьте тепловое реле или контроллер фаз.

Как проверить ТЭН мегомметром перед первым включением?
Обесточить вводной автомат, снять перемычки между фазами. Сопротивление изоляции между корпусом и выводом должно быть не менее 0,5 МОм при напряжении мегомметра 500 В. Если ниже — сушить нагреватель в печи при 100–120 °C, затем повторно измерить.

Расчёт сопротивления под конкретную схему — это первый шаг. Второй — правильный подбор материала оболочки и геометрии нагревателя под ваш объём и среду. Напишите технологу ТЭН-Миасс с параметрами вашей установки — мощность, напряжение, схему, среду и рабочий диапазон температур. Вам вернут расчёт с сопротивлением, током и рекомендованным конструктивом в течение рабочего дня.
