Можно ли подключить ТЭН напрямую к сети 220 В: расчёт и схемы для промышленных нагревателей

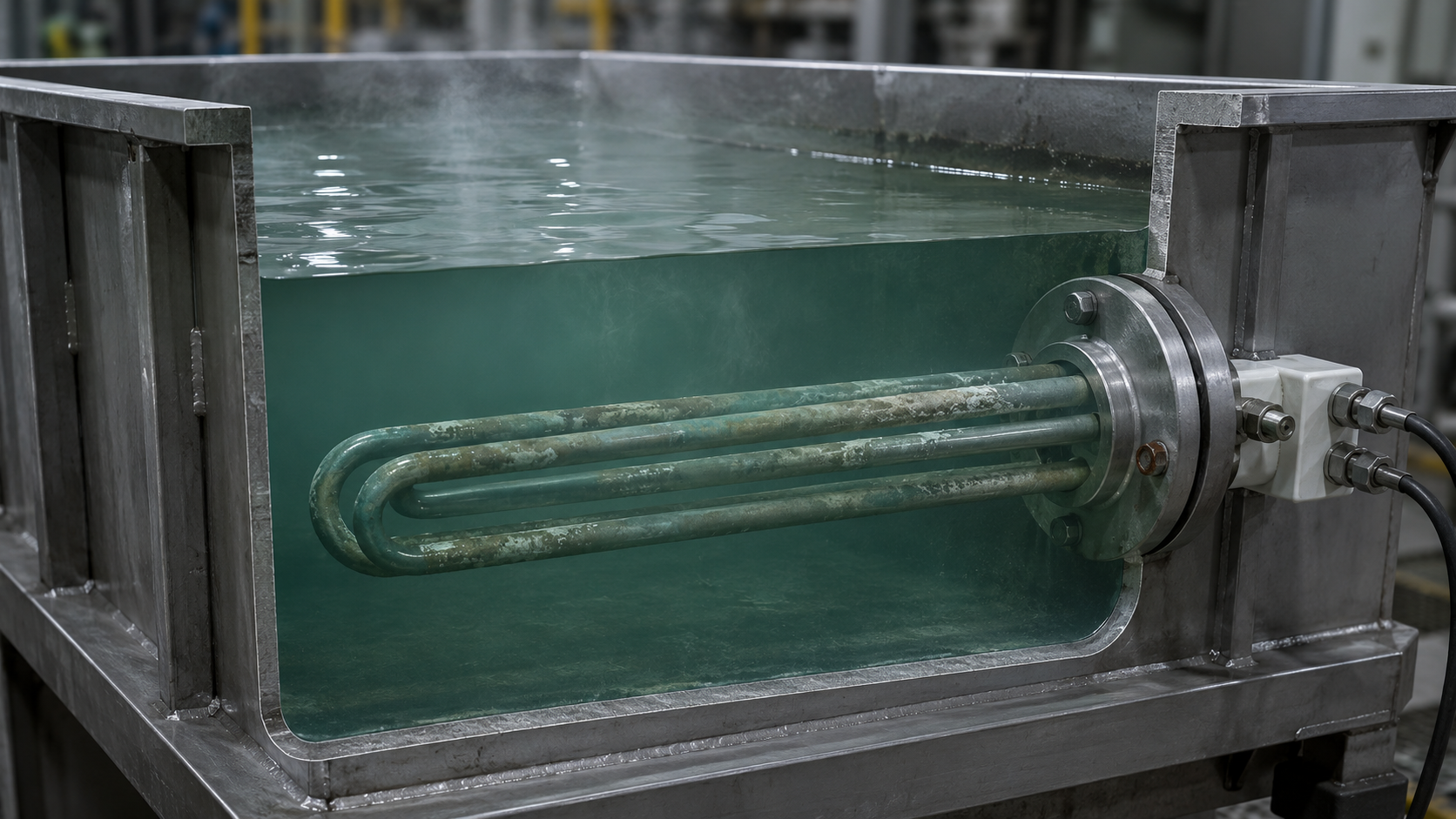

Прямое подключение ТЭНа на 220 В — штатный режим для нагревателей мощностью до 5 кВт. В промышленности такие ТЭНы используют в ёмкостях подогрева воды, на гальванических линиях, в сушильных шкафах и системах обогрева сред. Вопрос не в принципиальной возможности включения, а в правильном расчёте сопротивления, выборе защиты и соответствии материала корпуса среде.

Что значит «напрямую» для промышленного ТЭНа

Для ТЭНа прямое подключение — это включение в сеть с номинальным напряжением без промежуточных преобразователей. Однофазная сеть 220 В позволяет питать ТЭН мощностью до 5 кВт при нормальном сечении проводки и автомате на 25–32 А. Большие мощности экономичнее реализовать в трёхфазной сети 380 В. Если для технологической линии требуется нагрев до 90 кВт, используют блок-ТЭНы с группой нагревательных элементов, собранных по схеме «звезда» или «треугольник».

Расчёт для однофазного ТЭНа на 220 В: формула R = U²/P

Сопротивление нагревательного элемента определяется номинальным напряжением и мощностью. На каждые 1000 Вт при 220 В приходится ток 4,55 А и сопротивление 48,4 Ом. В таблице ниже — стандартный ряд для однофазных ТЭНов. Ток рассчитывается по формуле I = P/U, сопротивление — по формуле R = U²/P.

По ГОСТ 13268-88 допуск на мощность составляет +5/−10%, следовательно, сопротивление может отклоняться от расчётного в диапазоне −4%/+11%. Например, для ТЭНа 3 кВт на 220 В расчётное сопротивление 16,1 Ом, допустимый интервал — от 14,5 до 17,9 Ом. При измерении омметром ТЭН должен попасть в этот диапазон.

Изменение мощности при подключении ТЭНа 380 В к сети 220 В

Пример: ТЭН 3 кВт рассчитан на 380 В. Сопротивление R = 380²/3000 = 48,1 Ом. При подключении к 220 В мощность составит P = 220²/48,1 = 1,0 кВт. Вместо трёх киловатт нагреватель выдаст только один — температура в технологической ёмкости не поднимется до рабочей.

Поэтому при переводе оборудования с трёхфазного питания на однофазное нельзя оставить старый ТЭН. Нужно заказать новый нагреватель с расчётным сопротивлением под 220 В. Например, для того же техпроцесса на 3 кВт сопротивление нового ТЭНа должно быть 16,1 Ом.

Схемы звезда и треугольник для трёхфазной сети 380 В

Если у вас на линии три фазы, блок-ТЭН собирают по одной из двух схем. В схеме «звезда» каждый элемент оказывается под фазным напряжением 220 В, потому что линейное напряжение 380 В делится на √3. Сопротивление одной ветви рассчитывается по формуле: R = U_лин²/(3×P_{элемента}). Для элемента 3 кВт в звезде: R = 380²/(3×3000) = 16,1 Ом. Ток в каждой фазе составит I = P_общая/(√3×U_лин). Для блока из трёх элементов по 3 кВт (суммарная мощность 9 кВт) линейный ток равен 9000/(1,73×380) = 13,7 А.

В схеме «треугольник» на элемент подаётся линейное напряжение 380 В, и сопротивление рассчитывается проще: R = U_лин²/P_{элемента}. Для элемента 3 кВт это 48,1 Ом. Схему «треугольник» используют для ТЭНов, изначально рассчитанных на 380 В.

ТЭНы на 220 В обычно соединяют звездой. Если такой ТЭН включить в треугольник, на спираль придёт 380 В вместо 220 В, что приведёт к перегреву и разрушению нагревателя.

Защита и коммутация: что обязательно должно стоять перед ТЭНом

• Автоматический выключатель на номинальный ток (значения для 220 В указаны в таблице выше).
• УЗО с током утечки 30 мА для водяных и паровых ТЭНов.
• Контактор для управления нагревом от терморегулятора — прямое включение через автомат не даёт автоматического поддержания температуры.
• Тепловое реле или термопара с реле для защиты от превышения температуры.

Сечение проводов выбирают по току: для 13,6 А — медь 1,5 мм², для 22,7 А — 4 мм², для 32 А — 6 мм².

Конструкция и материалы для ТЭНов, работающих от 220 В

Корпус ТЭНа может быть цилиндрическим (патронным) или блочным. Диаметр патронных ТЭНов — от 4 до 32 мм, длина — от 30 до 6000 мм. Для установки в бак или трубопровод используют штуцеры с резьбой G1/2", G3/4", M14×1.5 или M22×1.5 — для одиночных ТЭНов. Многопетлевые блок-ТЭНы оснащают фланцами G1.5", G2", G3", M48×2, M56×2 или M64×3.

Материал оболочки подбирают по рабочей среде:

• сталь 10 — для масла, воздуха, неагрессивных жидкостей;
• нержавеющая сталь AISI 304 (08Х18Н10) — для воды и пара до 200 °C;
• цельнотянутая труба 12Х18Н10Т — для пищевых сред и слабоагрессивных растворов;
• титан — для сильных кислот, хлоридов, гальванических ванн.

Внутри — нихромовая спираль в магнезитовой засыпке (периклаз). Допустимый нагрев оболочки зависит от материала: для стали 10 — до 150–200 °C, для нержавеющей — до 400–600 °C в сухих средах.

Частые вопросы

• Можно ли подключить ТЭН, рассчитанный на 380 В, к розетке 220 В? Подключить можно, но мощность упадёт в три раза. ТЭН 3 кВт на 380 В при 220 В даст только 1 кВт. Для промышленного нагрева такое не подходит.
• Как рассчитать сопротивление для нового ТЭНа под 220 В? По формуле R = U²/P. Например, для 2 кВт при 220 В: R = 220²/2000 = 24,2 Ом. Ток составит 9,1 А.
• Какую резьбу заказать для блока ТЭНов? Для одиночных водяных ТЭНов используют G1/2", G3/4", M14×1.5 или M22×1.5. Для блок-ТЭНов — фланец G1.5", G2", G3" или M48×2, M56×2, M64×3.
• Какой автомат поставить для ТЭНа 3 кВт на 220 В? Ток 13,6 А, выбирают автомат на 16 А, медный кабель сечением 1,5–2,5 мм² и УЗО с током утечки 30 мА.
• Можно ли изготовить ТЭН с нестандартной геометрией под мой бак? Да, производство работает по чертежам и размерам заказчика: диаметр корпуса от 4 до 32 мм, длина от 30 до 6000 мм. Партия — от 1 штуки.
• Какие материалы подойдут для агрессивных сред? Для хлоридов и кислот используйте титан или сплав AISI 316 (10Х17Н13М2). Для пищевых сред — цельнотянутую трубу 12Х18Н10Т.

Производство ТЭН-Миасс изготавливает ТЭНы под ваше техзадание: напряжение 220 В или 380 В, мощность, геометрию, резьбу. Отправьте чертёж или фото старого ТЭНа — технолог рассчитает конструктив в течение рабочего дня.
