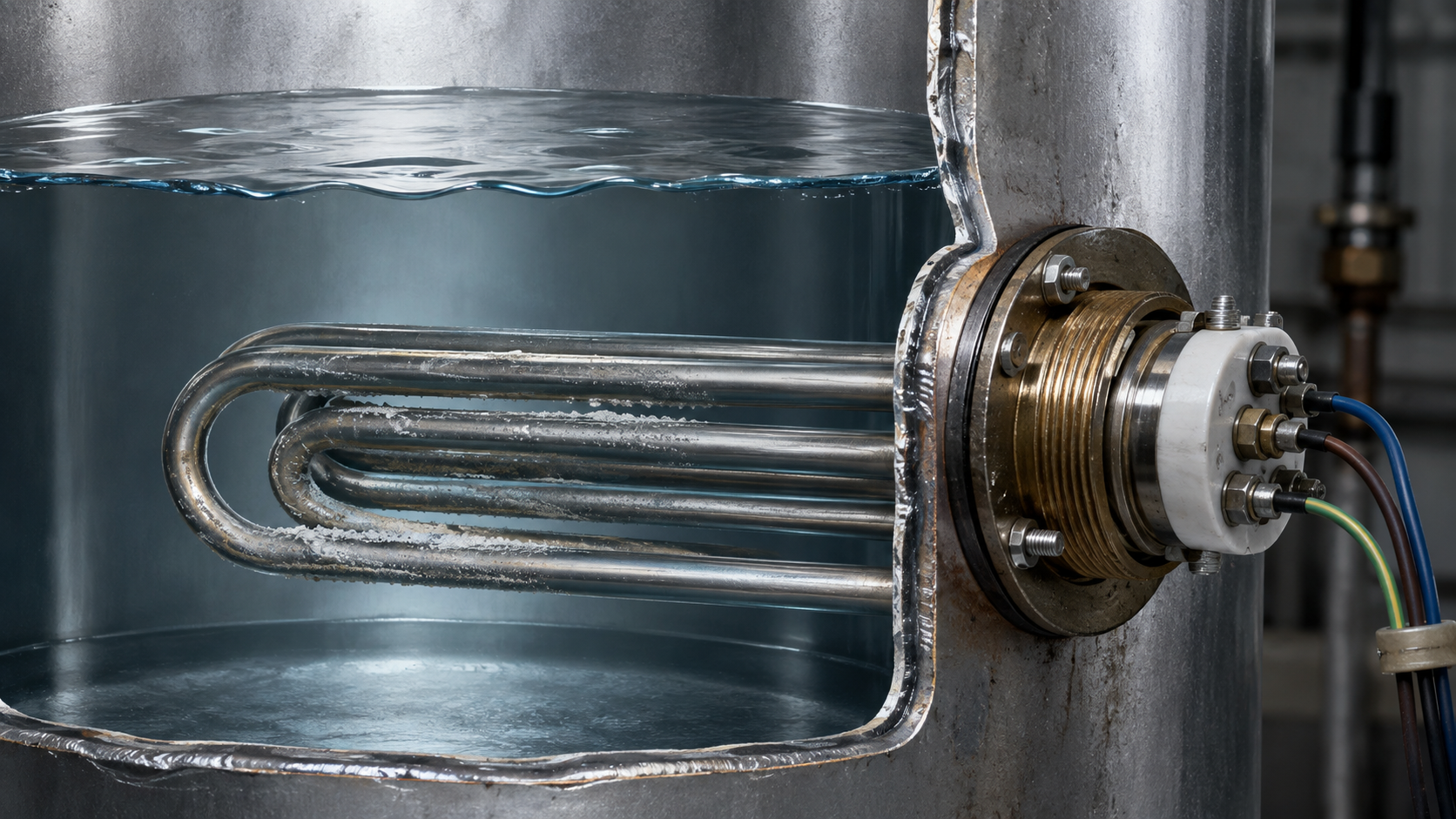

Как определить, что перегорел ТЭН в промышленном водонагревателе: точная диагностика за 20 минут
Выход из строя трубчатого электронагревателя в системе горячего водоснабжения цеха или котельной останавливает технологический процесс. Средний срок службы ТЭНа при штатной эксплуатации на воде — 6 000–10 000 часов, но накипь, скачки напряжения и неправильный режим сухого хода сокращают его вдвое. Определить перегорание можно до того, как потребуется замена блока. Ниже — методы, которые дают однозначный ответ: замер сопротивления, проверка тока клещами и тест изоляции на пробой.
Первичные симптомы перегоревшего ТЭНа
До того как брать мультиметр, зафиксируйте рабочие параметры установки. В промышленной сети 380 В трёхфазного тока перегорание одной петли ТЭНа меняет характер нагрева:
- температура воды в ёмкости перестала достигать уставки, время нагрева выросло в 1,5–2 раза;
- автоматический выключатель в щите отключается при пуске нагрева, хотя раньше работал стабильно;
- устройство защитного отключения (УЗО) срабатывает при подаче питания — это признак пробоя изоляции на корпус;
- корпус фланца или штуцера бьёт током — касание металла даёт ощущение покалывания, тестер фазы светится;
- визуальный осмотр выявил вздутие оболочки, трещину или почернение у контактных стержней.
Для трёхфазной схемы характерен «перекос фаз»: токи в фазах отличаются более чем на 15%, что фиксируют токоизмерительные клещи. Это косвенный признак обрыва одной или двух спиралей в блоке из трёх ТЭНов.
Проверка сопротивления мультиметром: пошагово
Точный метод — омметр. ТЭН это резистор, поэтому закон Ома работает безоговорочно. Формула для одноэлементного нагревателя:
R = U² / P, где U — напряжение питания вольтах, P — мощность в ваттах.
Порядок измерений для промышленного водонагревателя на 380 В:
- Обесточьте установку — отключите автомат, вывесите плакат «Не включать».
- Снимите перемычки на клеммной колодке, чтобы изолировать каждую петлю.
- Слейте воду из бака. Для этого в нижней части ёмкости предусмотрен дренажный кран.
- Замерьте сопротивление между контактами каждой петли. Норма — расчётное значение с допуском по ГОСТ 13268-88: +5/−10% по мощности, что даёт асимметричный допуск по сопротивлению от −4 до +11%.
- Показание «1» или «OL» на дисплее — обрыв спирали. Ноль или близкое к нулю — межвитковое замыкание.
Пример расчёта для реального промышленного ТЭНа: пастеризатор молока на 6 кВт, три элемента по 2 кВт подключены звездой на 380 В. На каждый элемент приходит фазное напряжение ~220 В. Нормальное сопротивление каждой петли: R = 220² / 2000 = 24,2 Ом. Если прибор показывает бесконечность — спираль перегорела. Если 12 Ом — короткое замыкание витков.
Проверка тока и изоляции
Омметр не выявляет пробой изоляции на корпус, который возникает при разрушении магнезитовой засыпки (периклаза) из-за перегрева или попадания влаги. Здесь нужны два дополнительных теста:
Тест изоляции мегаомметром. Напряжение 500 В (для ТЭН до 3 кВт) или 1000 В (для мощностей 3–90 кВт). Щуп на контактный стержень, второй — на металлический корпус или фланец. Сопротивление должно быть не менее 20 МОм. Значение ниже 1 МОм — аварийная ситуация, ТЭН требует немедленной замены: при включении убьёт УЗО или прожжёт оболочку.
Токоизмерительные клещи. Включите нагрев на 10–15 секунд. Замерьте ток в каждой фазе. Сравните с номинальным значением: I = P / (√3 × U) для трёхфазной нагрузки или I = P / U для однофазной. Отклонение от расчёта более чем на 10% указывает на деградацию спирали, даже если целостность по омметру сохраняется.
Важно: для замера тока клещами нужна рабочая схема питания, поэтому этим методом проверяют после устранения видимых повреждений и восстановления соединений.
Почему перегорел ТЭН: шесть типовых причин
Если ТЭН сгорел, одну заменой не отделаться — при сохранившемся негативном факторе новый нагреватель проработает не дольше предыдущего. Частые причины выхода из строя в промышленности:
- Накипь. Слой 1 мм увеличивает сопротивление теплопередаче на ~20%. Перегрев спирали выше рабочей температуры разрушает периклаз и вызывает короткое замыкание. ТЭН на 30 кВт в жёсткой воде без ионообменной подготовки живёт 3–4 месяца.
- Сухой ход. Включение при незаполненном баке или в паровом котле при недостатке уровня воды — перегрев оболочки выше 400 °C превращает нержавейку в хрупкий материал.
- Скачки напряжения. Отклонение выше +10% от номинала сокращает ресурс в разы из-за увеличения токовой нагрузки.
- Неверное подключение. Ошибка при переходе со звезды на треугольник на 380 В приводит к подаче на элементы 380 В вместо фазных 220 В. Мощность растёт в 3 раза, ТЭН перегорает в первую же минуту.
- Агрессивная среда. Хлориды и кислоты разрушают оболочку AISI 304 (08Х18Н10). Для гальванических ванн нужен титан, для перегретого пара — AISI 321 (08Х18Н10Т) или Inconel 600 (ХН78Т).
- Дефектная сборка. Неплотная засыпка периклаза, зауженный шаг спирали, нарушение герметизации выводов.
Калькуляция замены: от диагностики до нового ТЭНа
Итоговая таблица для экспресс-оценки состояния нагревателя.
| Метод проверки | Показатель нормы | Интерпретация |
|---|---|---|
| Сопротивление петли | R = U²/P, допуск −4/+11% | Бесконечность — обрыв, ноль — межвитковое КЗ |
| Сопротивление изоляции | ≥ 20 МОм при 500–1000 В | Менее 1 МОм — пробой на корпус |
| Ток в фазе | I = P / (√3 × U), отклонение ≤10% | Ток выше нормы — деградация спирали |
| Визуальный осмотр | Без вздутий, трещин, подтёков | Вздутие — локальный перегрев, песок высыпается через трещину |
Когда диагноз «перегорел» подтверждён, не спешите покупать серийный аналог «ближайшей мощности». Промышленный ТЭН обязан совпадать по трём параметрам:
- мощность — ровно под объём бака и скорость нагрева, а не «возьмём 12 кВт, потому что есть в наличии»;
- геометрия — длина активной части и диаметр должны вписываться в габариты бака или шкафа сушильной камеры, иначе зона нагрева сдвинется или упрётся в стенку;
- резьба и фланец — от G½" до фланца DN120 под шестигранник, иначе монтаж невозможен без сварных работ.
Замерьте длину, диаметр, резьбу, зафиксируйте маркировку — ТЭН можно изготовить по чертежу, эскизу или фотографии старого с линейкой в кадре. Производство работает с партиями от 1 штуки, типовой срок — 5–10 рабочих дней.
Правило: если вы диагностируете перегорание чаще одного раза в год — дело не в случайности, а в системной ошибке эксплуатации. Пересмотрите схему водоподготовки, проверьте стабилизацию напряжения и наличие защиты от сухого хода. ТЭН, работающий в штатном режиме, отрабатывает заявленные часы без замечаний.
Ответы на частые вопросы инженеров-закупщиков
Вопрос: можно ли проверить ТЭН мультиметром, не снимая его с бака?
Да, если слита вода и отключены перемычки. Показания будут корректны, за исключением случаев параллельного соединения петель.
Что делать, если сопротивление в норме, а нагрев слабый?
Измерьте ток клещами. Могли окислиться контакты в клеммной коробке — подтяните винты, зачистите поверхности до металла.
Какой материал оболочки выбрать для воды с высоким содержанием хлоридов?
Для хлоридной агрессивной среды используйте цельнотянутую трубу из AISI 316L (03Х17Н14М2) или титан, если концентрация хлора превышает 200 мг/л.
Как рассчитать сопротивление для трёхфазного ТЭНа?
Для звезды на 380 В используйте формулу R = U²_линейного / (3 × P), так как на элемент приходит фазные ~220 В. Для треугольника рассчитывайте по линейному напряжению: R = U²_линейного / P.
Подойдёт ли ТЭН другой мощности, если стоял сгоревший на 6 кВт?
Не рекомендую ставить 9 кВт вместо 6 кВт без проверки сечения питающего кабеля и уставки автомата. Лучше заказать ТЭН точной мощности под вашу ёмкость — это не дороже серийного, а скорость нагрева будет соответствовать технологическому регламенту.
