Изготовление ТЭН в Челябинске — завод в 50 км от вашего цеха

Завод ТЭН-Миасс находится в Миассе, в 50 км от Челябинска. Это производство полного цикла, а не склад комплектующих: ТЭНы изготавливаются по чертежу заказчика партией от 1 штуки. Если вашему оборудованию нужен нагреватель нестандартной длины, с особой резьбой или мощностью ровно под объём бака — серийный образец из каталога почти всегда окажется компромиссом. Разберём, чем ТЭН, сделанный под техзадание, отличается от готового, и как заказать его из Челябинска.

Промышленный ТЭН — это не просто трубка с проволокой. Подбор мощности, материала оболочки, удельной поверхностной нагрузки и типа резьбы определяет, проработает нагреватель десять лет или выйдет из строя в первый сезон.

Что такое ТЭН по ГОСТ 13268-88 и почему серийный образец не всегда оптимален

ГОСТ 13268-88 регламентирует допуск по мощности электронагревателя: +5/−10%. Для ТЭНа мощностью 9 кВт это означает фактическую мощность от 8,1 до 9,45 кВт. Допуск по сопротивлению при этом несимметричный: −4/+11%. Поэтому при проверке нагревателя мультиметром ориентируйтесь на расчётное сопротивление с этим диапазоном.

Базовая формула для одноэлементного ТЭНа:

R = U² / P, где U — напряжение в вольтах, P — мощность в ваттах.

Внутри ТЭНа — нихромовая спираль, изолированная периклазом (магнезитовой засыпкой). Плотность засыпки и шаг спирали определяют теплоотвод. Именно поэтому один и тот же диаметр трубки может давать разную мощность при одинаковом напряжении.

Серийный ТЭН из наличия рассчитан на усреднённую задачу. На практике это означает: мощность подобрана с запасом или недостатком, длина не вписывается в габариты шкафа, а резьба не совпадает с фланцем. Заказ по размерам снимает все три ограничения: мы изготавливаем нагреватель, у которого и мощность, и геометрия, и присоединительный размер совпадают с вашей установкой.

Материалы оболочки и удельная мощность

Материал трубки выбирается под среду. Для неагрессивных сред подходит Сталь 10 — она используется в воздушных и масляных ТЭНах. Универсальный вариант под воду и пар — AISI 304 (08Х18Н10). Для пищевых производств и сред с агрессивными компонентами применяется цельнотянутая труба 12Х18Н10Т. Для гальванических ванн с хлоридами, морской воды и сильных кислот — титан.

Ниже — ориентировочные значения удельной поверхностной мощности для разных сред.

Для сред с температурой выше 200 °C и высоким содержанием хлоридов рассматриваем AISI 316 (10Х17Н13М2) и Inconel 600 (ХН78Т), но такие случаи штучные и решаются индивидуально.

Расчёт ТЭНа под задачу: пример для трёхфазной звезды 380 В

Промышленные ТЭНы мощностью от 3 кВт чаще всего подключаются в трёхфазную сеть 380 В по схеме «звезда». В этом случае на каждый трубчатый элемент приходит фазное напряжение 220 В.

Сопротивление одного элемента:

R = U_{линейного}² / (3 × P_{элемента})

Пример: элемент мощностью 3 кВт в звезде на 380 В.

R = 380² / (3 × 3000) = 144400 / 9000 ≈ 16,1 Ом.

Если измеренное сопротивление отличается от расчётного более чем на ±10% — ТЭН бракованный или спираль замыкает на оболочку. Перед измерением обесточьте нагреватель, слейте воду и снимите перемычки.

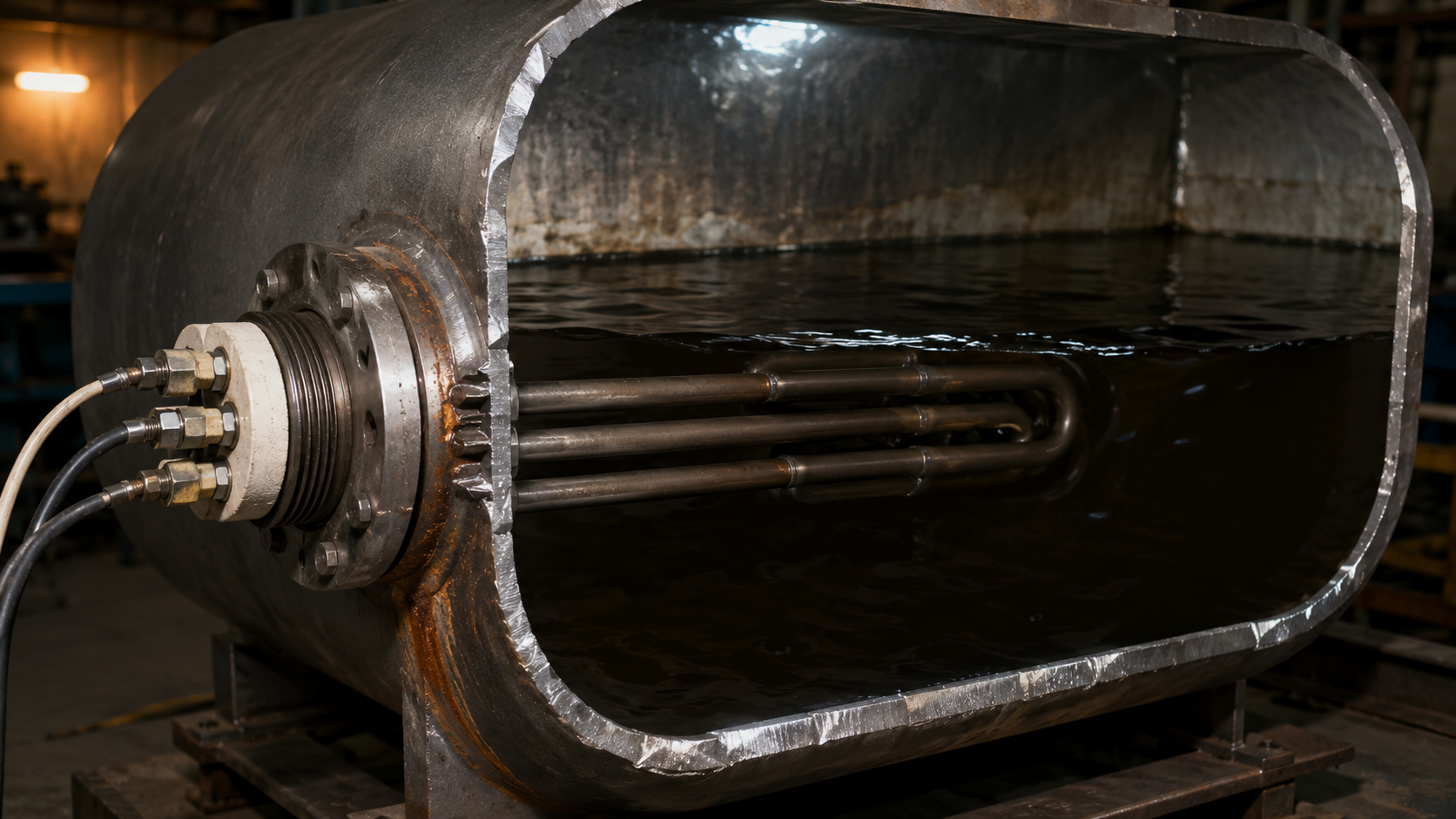

Было/стало. В ёмкость 500 л с маслом установили серийный блок-ТЭН мощностью 6 кВт. Нагрев до 80 °C занимал 2,5 часа. Пересчитали нагрузку: для выхода на режим за 1,5 часа необходима мощность 9 кВт. Удельная поверхностная мощность при этом не должна превышать 4 Вт/см². Мы изготовили блок-ТЭН из трёх элементов по 3 кВт (звезда, 380 В) с фланцем G2. Время нагрева сократилось до 1,5 часов, оборудование работает без замены третий сезон.

Как заказать ТЭН: по чертежу, по фото или по образцу

Для запуска производства достаточно следующих данных:

• Длина и диаметр трубки — диапазон: диаметр от 4 до 32 мм, длина от 30 до 6000 мм;
• Среда нагрева и рабочая температура;
• Напряжение питания и схема подключения;
• Тип резьбы: для одиночных ТЭН — G1/2", G3/4", M14×1.5, M22×1.5; для блок-ТЭН — G1.5", G2", G3", M48×2, M56×2, M64×3;
• Материал оболочки или образец старого ТЭНа.

Если чертежа нет — пришлите фото с линейкой или сам нагреватель. Восстановим геометрию, уточним мощность и материал, изготовим партию от 1 штуки. Срок типового ТЭНа — 5–10 дней.

Под требование заказчика выполняем класс защиты IP65 или IP68 для агрессивных сред, взрывозащищённое исполнение Ex-d для котельных и химических производств.

Почему завод в 50 км от Челябинска — это удобно

Первое — логистика. Готовый ТЭН можно забрать самовывозом в день изготовления или заказать доставку в Челябинск — это один день. Второе — инженер может привезти вышедший из строя нагреватель прямо на производство, чтобы проконсультироваться по геометрии и среде. Третье — при монтаже возникают вопросы, и вы связываетесь с технологом, а не с менеджером розничного магазина.

Челябинск — город с плотной концентрацией машиностроительных, пищевых и энергетических предприятий. Для каждого типа производств мы подбираем свою конфигурацию: от патронных ТЭН для термопластавтоматов до фланцевых блок-ТЭН мощностью 90 кВт для блочно-модульных котельных.

Если ваша задача не решается серийным образцом — пришлите техзадание, и технолог в течение рабочего дня рассчитает мощность, материал и срок.
