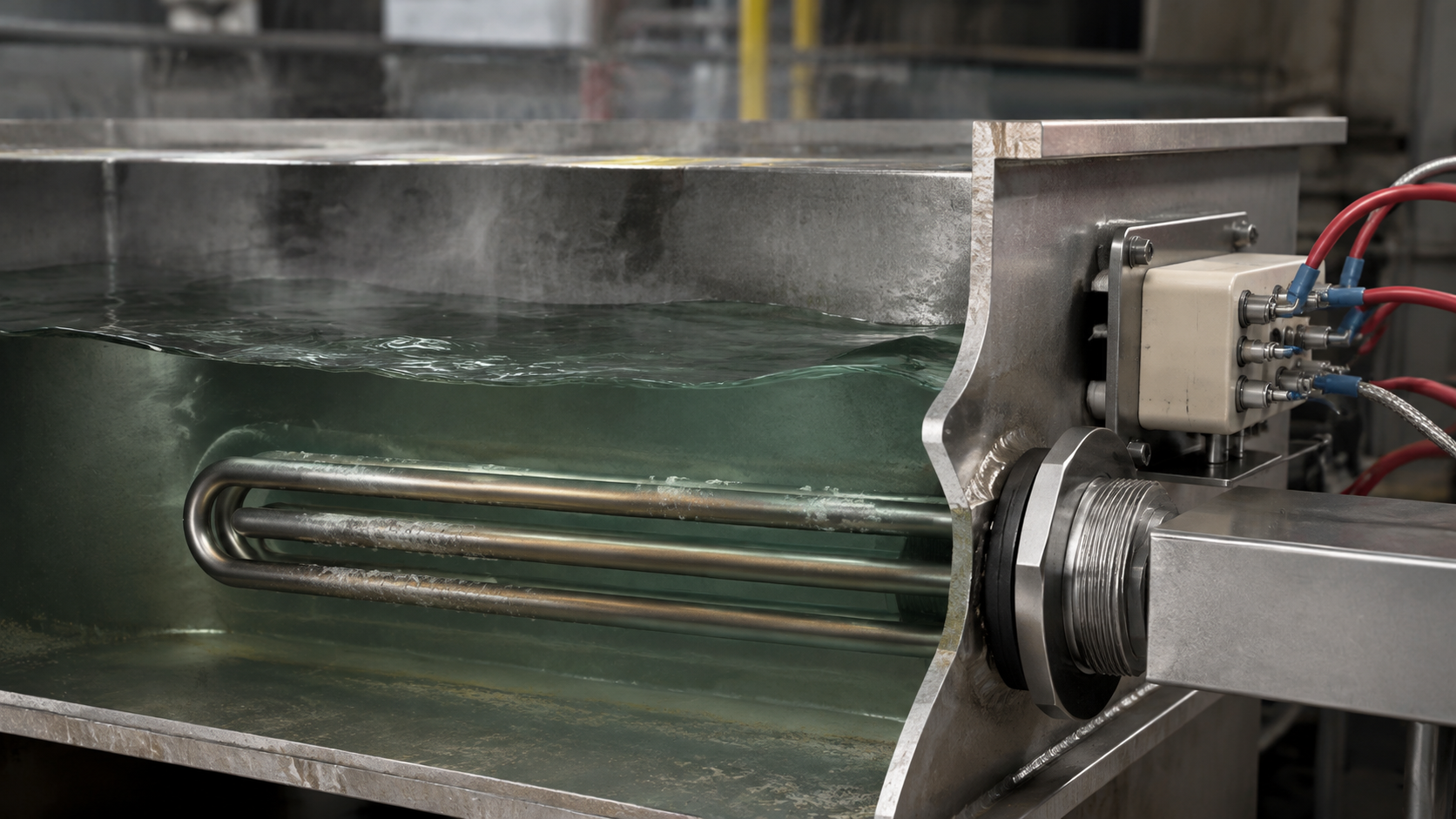

Из какого металла заказывать ТЭН: сталь 10, AISI 321, титан

Материал оболочки трубчатого электронагревателя определяет срок службы в конкретной среде. Для сухой воздушной камеры достаточно углеродистой стали, для воды нужна нержавейка, а для паров хлора или гальванической ванны — титан. Расчёт ведётся от трёх параметров: химический состав среды, температура на поверхности корпуса, требования межремонтного интервала вашего оборудования. Подбирая материал вслепую, вы рискуете получить деформацию корпуса или сквозную коррозию через 300–500 часов работы.

Сталь 10: рабочий диапазон для сухих сред

Труба из стали 10 — конструкционная углеродистая сталь по ГОСТ 1050. Это базовое решение для воздуха, масла и неагрессивных газов в сушильных камерах, термопластавтоматах, экструдерах, печах полимеризации. Сталь 10 выдерживает рабочую температуру поверхности корпуса до 200–300 °C и отдаёт тепло за счёт конвекции или инфракрасного излучения. Ограничение одно: прямой контакт с водой не допустим. Нагреватель в баке или котле покроется накипью, начнёт корродировать, перегреется локально и сгорит.

Почему отделы закупок часто выбирают сталь 10 ошибочно? Только из-за низкой цены. Для воздуха экономия оправдана, но для увлажнённой атмосферы или проточной жидкости она превращается в замену ТЭНа через сезон.

AISI 321 (08Х18Н10Т): нержавейка для воды, пара и пищевых сред

Для водяных и паровых сред стандарт производства — нержавеющая сталь AISI 321 (08Х18Н10Т). Легирование титаном делает сплав стабильным к межкристаллитной коррозии при сварке и в зоне нагрева до 800 °C. На практике на ТЭНах это означает честные 150–200 °C для пара и до 350 °C для масляных систем. Цельнотянутая бесшовная труба 12Х18Н10Т — аналог AISI 321, если требуется исключить шов как слабое место. Для проверки марки требуйте от поставщика сертификат качества: списанные импортные трубки под видом 321 — частая подмена.

Где материал работает штатно: пастеризаторы, парогенераторы, пищевые ёмкости, мойки CIP, медицинские автоклавы, обогрев топливных цистерн. Если в техзадании указан AISI 321, а в вашем техпроцессе возможны разовые перегревы до 400 °C — закладывайте конструктивный запас по длине активной зоны. Необогреваемая зона из нержавейки держит нагрев до 600 °C без потери механической прочности.

Титан: только под агрессивную химию

Титановые ТЭНы (ВТ1-0 или ВТ1-00) применяем точечно: хлориды, кислоты, растворы солей, электролиты, морская вода. Скорость коррозии титана в растворах NaCl при 100 °C не превышает 0,01 мм/год. Нержавеющая сталь AISI 316 (10Х17Н13М2) в аналогичных условиях даёт точечные поражения через 300 часов. Поэтому гальванические ванны хромирования, никелирования, фосфатирования — профиль титана.

Обратная сторона — ограничение по температуре и цене. Титан окисляется на воздухе выше 300–400 °C, теряя пластичность. Для воздуха его применять нецелесообразно: переплата в 4–5 раз на каждые 6 кВт мощности. Конструктив титанового ТЭНа отличается спиралью из нихрома с повышенной рабочей температурой и запечатанным торцом, чтобы пары среды не проникали внутрь корпуса.

Расчёт сопротивления и мощности под ваш чертёж

Выбирая материал корпуса, параллельно считаете сопротивление спирали. Для одноэлементного ТЭНа действует закон Ома для участка цепи:

R = U² / P

где U — рабочее напряжение, P — требуемая мощность в ваттах. Допуск по мощности по ГОСТ 13268-88: +5/−10%. Это означает несимметричный допуск по сопротивлению: −4/+11%. При расчёте партии в 20–30 штук вы это почувствуете как разброс времени выхода на режим и плотность теплового потока.

Если подключаете блок-ТЭН «звездой» на трёхфазную сеть 380 В, на каждый элемент приходится фазное напряжение 220 В. Сопротивление ветви:

R = U_фазное² / P_элемента = U_линейное² / (3 × P_элемента)

Для элемента 3 кВт это R = 220² / 3000 ≈ 16,1 Ом. В схеме «треугольник» на элемент подаётся полные 380 В, и тот же нагреватель сопротивлением R = 380² / 3000 ≈ 48,1 Ом выдаст мощность около 3 кВт. Путаница между этими схемами даёт либо полуторную перегрузку, либо недогрев — поэтому при заказе сообщите не только мощность и материал, но и схему подключения.

Что стоит указать в заявке на изготовление

• Среду нагрева: воздух, вода, масло, щёлочь, кислота, электролит с концентрацией.
• Температуру среды и максимальную температуру поверхности корпуса.
• Напряжение питания и схему включения (звезда/треугольник).
• Габариты: длину обогреваемой зоны, полную длину, диаметр, тип резьбы.
• Требования к фланцу: для одиночного ТЭНа — G1/2", G3/4", M14×1.5, M22×1.5; для блок-ТЭН — G1.5", G2", G3", M48×2, M56×2, M64×3.

Завод ТЭН-Миасс изготавливает трубчатые нагреватели диаметром корпуса от 4 до 32 мм и длиной от 30 до 6000 мм. Это закрывает задачи от малогабаритных картриджей для пресс-форм до протяжённых камерных ТЭНов на 90 кВт. Заказ по чертежу, по эскизу или по фотографии вышедшего из строя элемента — минимальная партия 1 шт. Срок типового нагревателя — 5–10 рабочих дней.

Когда выбираете между сталью 10 и AISI 321 (08Х18Н10Т), решайте задачу по среде, а не по цене контракта. Когда в среде хлориды — сразу переходите к титану, иначе каждый второй ТЭН из нержавейки вернётся по гарантии. Серийный нагреватель из розницы редко совпадает с вашим объёмом бака, габаритом шкафа и резьбой фланца одновременно — поэтому под задачу рациональнее заказывать ТЭН по техзаданию с расчётом мощности, а не подбирать усреднённый стандарт.

Отправьте технологу длину, диаметр, среду, температуру и напряжение — завод пересчитает мощность, материал и срок изготовления за один рабочий день.
