История ТЭН: кто изобрёл и почему трубчатый нагреватель актуален спустя 100 лет

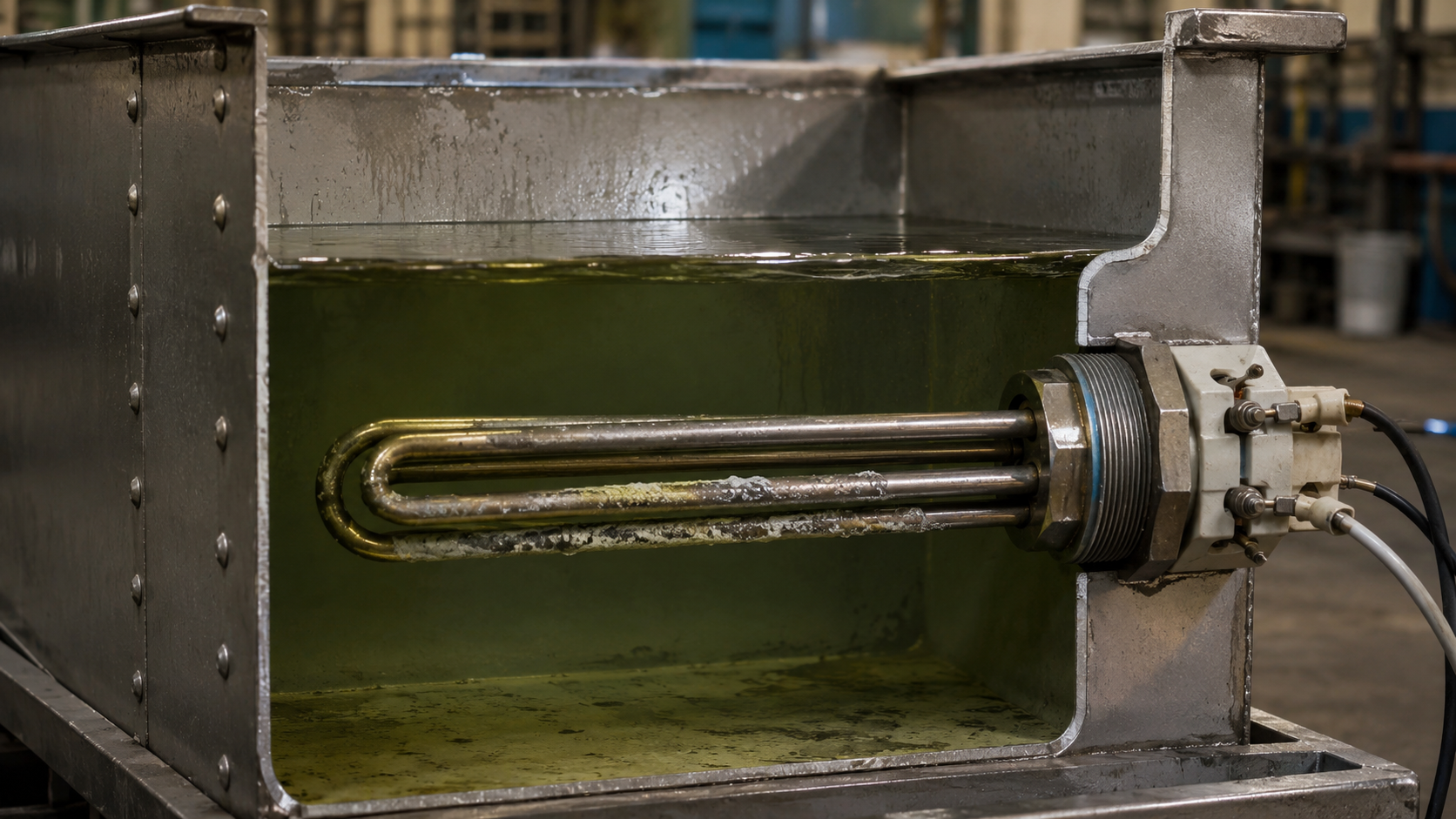

В цехах, где гальваническая ванна стоит с 1975 года, до сих пор работают трубчатые электронагреватели, выпущенные по ГОСТ 13268-88. Их разбирают, чистят, меняют прокладку фланца — и ставят обратно. За столетие конструкция ТЭН не устарела: металлическая оболочка, нихромовая спираль внутри, магнезитовая засыпка. Формула, по которой рассчитывается мощность, тоже не изменилась: R = U² / P. Почему конструкция осталась прежней и что изменилось за это время — разберём по фактам.

Первые трубчатые электронагреватели: кто и когда изобрёл

Серийное производство ТЭН началось в США в конце 1910-х годов. По наиболее распространённой версии, первый трубчатый электронагреватель изготовила компания General Electric для промышленных водонагревателей: открытая нихромовая спираль, которая раскалялась докрасна, была опасна и быстро перегорала. Решение нашлось в том, чтобы спираль поместили в стальную трубку и засыпали периклазом — кристаллическим оксидом магния. Периклаз выполняет две функции: изолирует спираль от стенки трубки и одновременно эффективно передаёт тепло. После запрессовки трубка герметизируется, и нагреватель становится пригодным для воды, масла, воздуха и агрессивных сред.

В СССР разработка ТЭН шла через стандартизацию. В 1969 году появился ГОСТ 13527-68, затем — действующий ГОСТ 13268-88, который до сих пор применяется в производстве. Этим стандартом заданы допуски по мощности и сопротивлению, диаметры оболочки, типы контактных стержней и методы испытаний.

Почему за сто лет конструкция ТЭН не изменилась

Причина в том, что ТЭН решает задачу, которую не закрывают другие нагреватели: превратить электричество в тепло без открытой спирали, с большим ресурсом и ремонтопригодностью.

• Металлическая оболочка из стали 10 или AISI 304 (08Х18Н10) защищает спираль от давления, вибрации и химического воздействия среды.
• Периклаз выдерживает температуру до 900–1000 °C, имеет удельное сопротивление, достаточное для изоляции, и теплопроводность около 30–40 Вт/(м·К).
• Нихром (Х20Н80) сохраняет сопротивление при нагреве, что позволяет прогнозировать мощность.
• Фланцевое исполнение позволяет заменить ТЭН за одну смену, не сливая весь бак или ванну.

Альтернативы — электродные котлы, индукционные нагреватели, газовые горелки — либо требуют сложной обвязки, либо меняют среду, либо имеют низкий КПД. ТЭН остаётся самым простым способом «положить» электрическую мощность в жидкость или воздушный поток без промежуточного теплоносителя.

Расчёт ТЭН: формулы, которые не меняются

Для однофазного нагревателя всё считается через закон Ома и мощность:

R = U² / P — сопротивление нагревательного элемента в рабочем состоянии;
I = P / U — ток однофазной нагрузки.

Для трёхфазных блоков, которые используются в промышленных установках от 6 до 90 кВт, формулы выглядят так:

• I_линейный = P / (√3 × U_линейного) — ток в линейном проводе;
• R_ветви = U_фаз² / P_ветви — сопротивление одной ветви при схеме «звезда», где U_фаз = 220 В.

Пример для гальванической ванны объёмом 1,6 м³. Нужно поднять температуру с 15 до 60 °C за 2 часа. Теплоёмкость воды — 4,18 кДж/(кг·К), плотность — 1000 кг/м³.

P = 1,6 × 1000 × 4,18 × (60 − 15) / 7200 с ≈ 41,8 кВт. С учётом потерь через стенки и зеркало электролита прибавляем 15–20 %. Принимаем мощность 50 кВт. Для сети 380 В: I = 50000 / (1,73 × 380) ≈ 76 А. По току и агрессивности раствора подбирается фланец DN50–DN150 и материал оболочки.

Допуск по ГОСТ 13268-88 на мощность составляет +5 / −10 %. Сопротивление вследствие квадратичной зависимости отклоняется от номинала в противоположную сторону: −4 / +11 %. Поэтому при заказе ТЭН «на глаз» невозможно предугадать фактический нагрев: серийный нагреватель на 6,25 кВт при допустимом разбросе может выдать от 5,6 до 6,6 кВт. Расчёт под конкретную задачу даёт точную мощность в пределах допуска.

Материалы оболочки: таблица соответствия сред

Выбор материала оболочки — это не «нержавейка или чёрная сталь», а соответствие среде и рабочей температуре. Ниже — рабочие пары, которые применяются в производстве ТЭН под заказ.

Важно: марка AISI 304 (08Х18Н10) — универсальный вариант для воды и пара, но не для агрессивных растворов. Для гальваники с хлоридами применяют AISI 316 (10Х17Н13М2) или титан. Для камер, где масляный пар нагревается выше 300 °C, — AISI 321 (12Х18Н10Т) или сталь 10 с ограничением по температуре.

Серийный ТЭН из каталога против изготовленного под чертёж

Закупщик или инженер часто ищет готовый ТЭН «на мощность 12 кВт» в каталоге. Проблема в том, что серийный нагреватель — это компромисс между типовой длиной, диаметром оболочки и резьбой. Он может не вписаться в бак вашего станка, иметь лишние 300 мм длины, резьбу G1/2 вместо фланца под шестигранник или мощность, рассчитанную на воду 15 °C, а не на масло с вязкостью 200 сСт.

Изготовление под чертёж снимает эти несоответствия:

• Диаметр корпуса — от 4 до 32 мм;
• Длина — от 30 до 6000 мм;
• Мощность рассчитывается ровно под объём бака, время разогрева и температуру среды;
• Резьбы: для одиночных ТЭН — G1/2, G3/4, M14×1.5, M22×1.5; для блоков — G1.5, G2, G3, M48×2, M56×2, M64×3 под ключ-шестигранник.

Например, производитель оборудования для вулканизации рассчитывал нагрев пресс-формы встроенным ТЭН на 1,5 кВт. По факту из-за теплоотвода в станину температура не достигала 180 °C. При заказе партии из 12 одинаковых нагревателей была скорректирована удельная мощность: длина 500 мм осталась, а мощность поднята до 2,2 кВт за счёт шага спирали. Узел вывел пресс на рабочую температуру за те же 25 минут.

Типовой срок изготовления — 5–10 дней, минимальная партия — 1 штука. Поэтому нет смысла подгонять готовое серийное изделие: под техзадание ТЭН делается быстрее и с гарантией геометрии.

Частые вопросы

Кто и когда изобрёл ТЭН?
Первые промышленные трубчатые нагреватели выпущены в США в конце 1910-х годов, наиболее часто упоминается компания General Electric. Современная конструкция с периклазом и нихромовой спиралью сложилась к 1930-м годам и с тех пор принципиально не менялась.

Почему ТЭН называется трубчатым электронагревателем?
По конструкции: нагревательная спираль помещена в металлическую трубку-оболочку и засыпана прессованным магнезитом (периклазом). Отсюда аббревиатура ТЭН и название «трубчатый».

Можно ли заказать один нестандартный ТЭН?
Да, минимальная партия на производстве — 1 штука. ТЭН изготавливается по чертежу, фотографии или техзаданию, включая нестандартные диаметры оболочки, длину, резьбу и материал под агрессивную среду.

Какой материал оболочки выбрать для гальванической ванны?
Для хлорсодержащих растворов — AISI 316 (10Х17Н13М2) или титан. AISI 304 (08Х18Н10) подходит только для слабоагрессивных сред: она быстро разрушается в кислых и хлоридных электролитах.

Почему при проверке ТЭН важно снимать перемычки?
В трёхфазных блок-ТЭН перемычки соединяют выводы петель. При измерении сопротивления между корпусом и стержнем неснятая перемычка искажает показания изоляции и не позволяет обнаружить замыкание отдельной спирали.

ТЭН — это не пережиток прошлого, а стандарт промышленного электронагрева, проверенный столетием практики. Если проектируете бак, ванну или печь и хотите получить мощность и геометрию точно под задачу — отправьте чертёж или техзадание в ТЭН-Миасс, изготовим партию от 1 штуки за 5–10 дней.
