Индукция или ТЭН для самогонного аппарата: сравниваем способы нагрева браги для промышленной колонны

Нагрев куба — это не «как удобнее поставить кастрюлю на плиту». Для инженера, проектирующего ректификационную колонну или модернизирующего спиртовой цех, вопрос стоит жёстче: как подвести расчётные 3–90 кВт при 380 В, выдержать температурный график и не убить оболочку нагревателя за первый месяц работы с плотной брагой. Разбираем, где индукционная плитка реально работает, а где её место занимает промышленный ТЭН под чертёж.

Физика нагрева: что происходит внутри куба в обоих случаях

Индукционная плитка греет не брагу, а ферромагнитное дно куба. Вихревые токи Фуко возбуждаются в металлической перегородке, и уже от неё тепло передаётся жидкости. Отсюда два критических ограничения: дно обязано быть магнитным (нержавейка AISI 304 (08Х18Н10) для индукции не подходит — она слабомагнитна), а мощность ограничена диаметром индукционной катушки. Для куба на 100 литров бытовая плитка на 2 кВт — это смерть дистилляции: разгон до температуры кипения этилового спирта составит больше часа при постоянных теплопотерях через стенку.

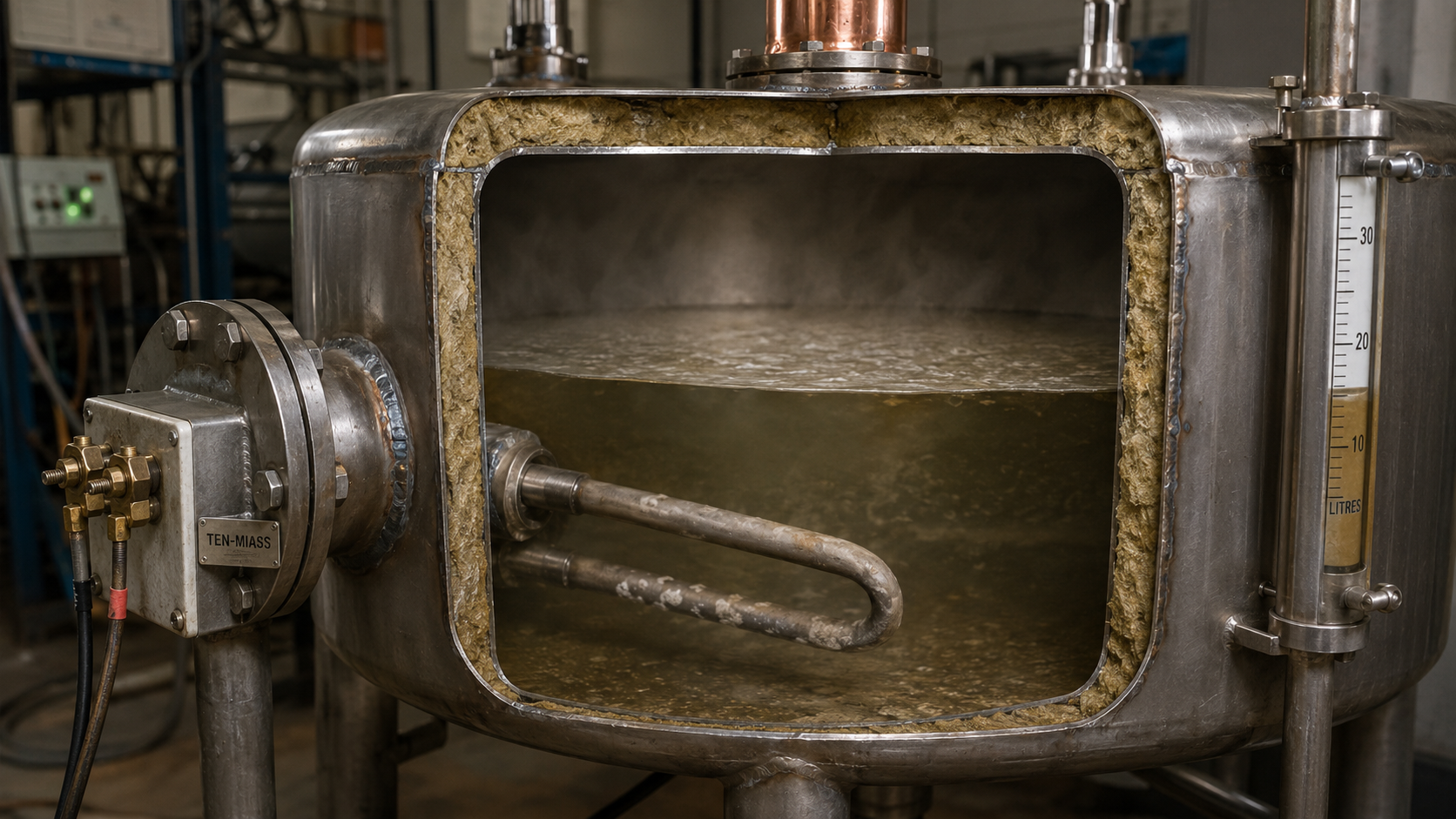

ТЭН греет контактно. Спираль внутри трубки из стали 10 или нержавейки передаёт тепло через слой периклаза (магнезитовой засыпки) и металл оболочки, который непосредственно контактирует с брагой. Мощность не ограничена диаметром катушки — мы навиваем любую удельную нагрузку от 3 до 90 кВт, задавая шаг и длину трубы. ТЭН погружается в низ куба, и всё тепловыделение сосредоточено в жидкости, а не в дне. Для куба на 200 литров это единственный способ поднять температуру за 15–20 минут, а не за час.

Скорость разгона и равномерность температурного поля

Возьмём для сравнения промышленный куб на 100 литров с брагой плотностью 1,08 г/см³. Чтобы довести её от 25 до 78 °C (температура кипения этанола на уровне моря), нужно подвести примерно 3,4·10⁶ ккал тепла. При доступной мощности индукционной плитки 2 кВт и КПД 83% это займёт около 2,1 часа. ТЭН на 6 кВт при КПД 95% делает ту же работу за 42 минуты. Разница в 3 раза — и это не абстрактная математика: каждый лишний час работы при умеренном нагреве помогает образованию побочных сивушных продуктов в зоне длительного нагрева.

По равномерности индукция проигрывает ещё сильнее. Вихревые токи локализуются в дне под зоной катушки, поэтому у стенок куба температура может отличаться на 15–20 °C. Это провоцирует локальное перегревание дна: пригоревшие дрожжи и осадок — типичная проблема для зерновой браги с плотным осадком. Промышленный ТЭН из нержавейки AISI 304 (08Х18Н10) с длиной погружной части 300–600 мм распределён вдоль куба, и струи конвекции выравнивают температуру по объёму. При правильно подобранной мощности разница между верхом и низом куба не превышает 3–5 °C.

Таблица сравнения для инженерных расчётов

Для закупщика ОГЭ важная деталь: ТЭН рассчитывается под конкретный объём куба и напряжение, а индукционная плитка — это готовое устройство с фиксированной мощностью. Если мощность плитки больше расчётной — брага перегревается и брызжет в паропровод, если меньше — растёт время разгона и холодная зона в верхней части куба. Серийный ТЭН из розницы для «домашнего» аппарата тоже не решает проблему: он рассчитан на куб 10–20 литров и 1,5–2 кВт, а для ёмкости на 200 литров таких элементов потребуется шесть–восемь.

Сопротивление, мощность и трёхфазная схема: расчёт под ваш куб

Для промышленного куба ТЭН почти всегда считают на 380 В с трёхфазным подключением. Схема звезды: на элемент приходит фазное напряжение 220 В, поэтому сопротивление ветви считается по формуле R = U_линейного² / (3 × P_элемента). Пример: элемент 3 кВт, звезда на 380 В даёт R = 380² / (3 × 3000) ≈ 16,1 Ом. Если соединить те же три элемента треугольником, на них ляжет полное линейное напряжение 380 В, и сопротивление должно быть R = 380² / 3000 ≈ 48,1 Ом. Перепутав схему, вы либо недополучите треть мощности, либо перегрузите элемент в 1,7 раза.

Проверяем по факту ГОСТ: допуск по мощности +5/−10% означает, что сопротивление готового элемента может отличаться от номинального в диапазоне −4/+11%. То есть заказанный ТЭН 3 кВт на 380 В при звезде может показать от 14,6 до 17,9 Ом — и это норма для ГОСТ 13268-88, а не брак. Для трёхфазной группы добиться точного соотношения мощности необходимо уже на стадии конструкторской проработки: серийная плитка не даст вам три симметричные фазы, а ТЭН-Миасс навивает спираль с точностью до 0,5 Ом под вашу схему.

Выбор материала оболочки — тоже инженерная задача. Для обычной сахарной браги хватает стали 10, но если речь про зерновую или фруктовую с кислотностью выше 4 pH, оболочку берут из AISI 304 (08Х18Н10) или вовсе цельнотянутую бесшовную трубу 12Х18Н10Т под пищевые среды. Агрессивная химическая брага с хлоридами требует титана или AISI 316 (10Х17Н13М2). Плотность тока на поверхности оболочки ограничивают: для браги с осадком — не более 4–6 Вт/см², для чистого сусла можно 8–10 Вт/см². Превышение даёт мгновенное пригорание осадка и снижение ресурса ТЭНа на 50%.

Разбор на примере: было/стало

Кейс из практики ТЭН-Миасс. Заказчик — мини-цех по производству дистиллятов на Урале, куб 500 литров, три параллельных индукционных плитки по 3,5 кВт. Каждая грела своё дно, температура на разных уровнях куба отличалась на 22 °C, разгон до рабочей температуры занимал 3,5 часа, и приходилось сливать осадок после каждой дистилляции из-за подгорания на дне.

• Требование: поднять мощность до 30 кВт, убрать неравномерность нагрева, сохранить возможность плавной регулировки.
• Решение: блок-ТЭН из трёх элементов по 10 кВт, звезда на 380 В, длина погружной части 1200 мм, оболочка — AISI 304 (08Х18Н10), фланец DN80. Удельная нагрузка 5,2 Вт/см².
• Результат: разгон куба до 78 °C сократился с 3,5 часа до 18 минут, перепад температур по объёму — 3–4 °C. После дистилляции на дне нет слоя пригоревшего осадка.

Итоговая экономия — не только время: ушли три независимые плитки с пятью точками ремонта, появился один фланец с термопарой типа J, а запасные элементы заказываются под чертёж от одной штуки со сроком 5–10 дней.

Когда индукция действительно уместна

Честно укажем и плюсы индукционного нагрева. Она удобна, когда требуется мобильность без врезки в ёмкость: например, на опытной установке с разными кубами, где фланцы не унифицированы. Индукционная плитка не контактирует со средой, поэтому исключается зарастание накипью. Для однократной лабораторной дистилляции объёмом до 20 литров она закрывает задачу без переделки куба.

Но как только объём перегонного куба превышает 50–100 литров, индукция упирается в тройку факторов: ограничение мощности по площади катушки, магнитные свойства дна и ступенчатость регулировки. Лобовой расчёт показывает: для разгона 200-литрового куба за приемлемые 30 минут нужен ТЭН мощностью 15–18 кВт при КПД 95%. Это три элемента по 5–6 кВт в звезду на 380 В, каждый с сопротивлением 44–48 Ом, врезка через фланец G1½ или DN50. Индукционное решение той же мощности либо физически не существует, либо стоит на порядок дороже с учётом обязательной замены дна на ферромагнитное.

Ответы на частые вопросы инженеров

Выбор между индукцией и ТЭН — это выбор между лабораторным инструментом и промышленным оборудованием. Первое хорошо для единичных прогонов до 20 литров, второе — рабочая лошадка для кубов 50–5000 литров с 380 В и точным тепловым контуром. Если ваша задача — стабильный нагрев без подгорания, посчитайте мощность по формуле R = U² / P и закажите элемент под свои фланцы — от одной штуки.

Инженеры ТЭН-Миасс рассчитают мощность по объёму куба, подберут материал оболочки под среду и изготовят ТЭН по чертежу или фото старого образца в течение 5–10 дней.
