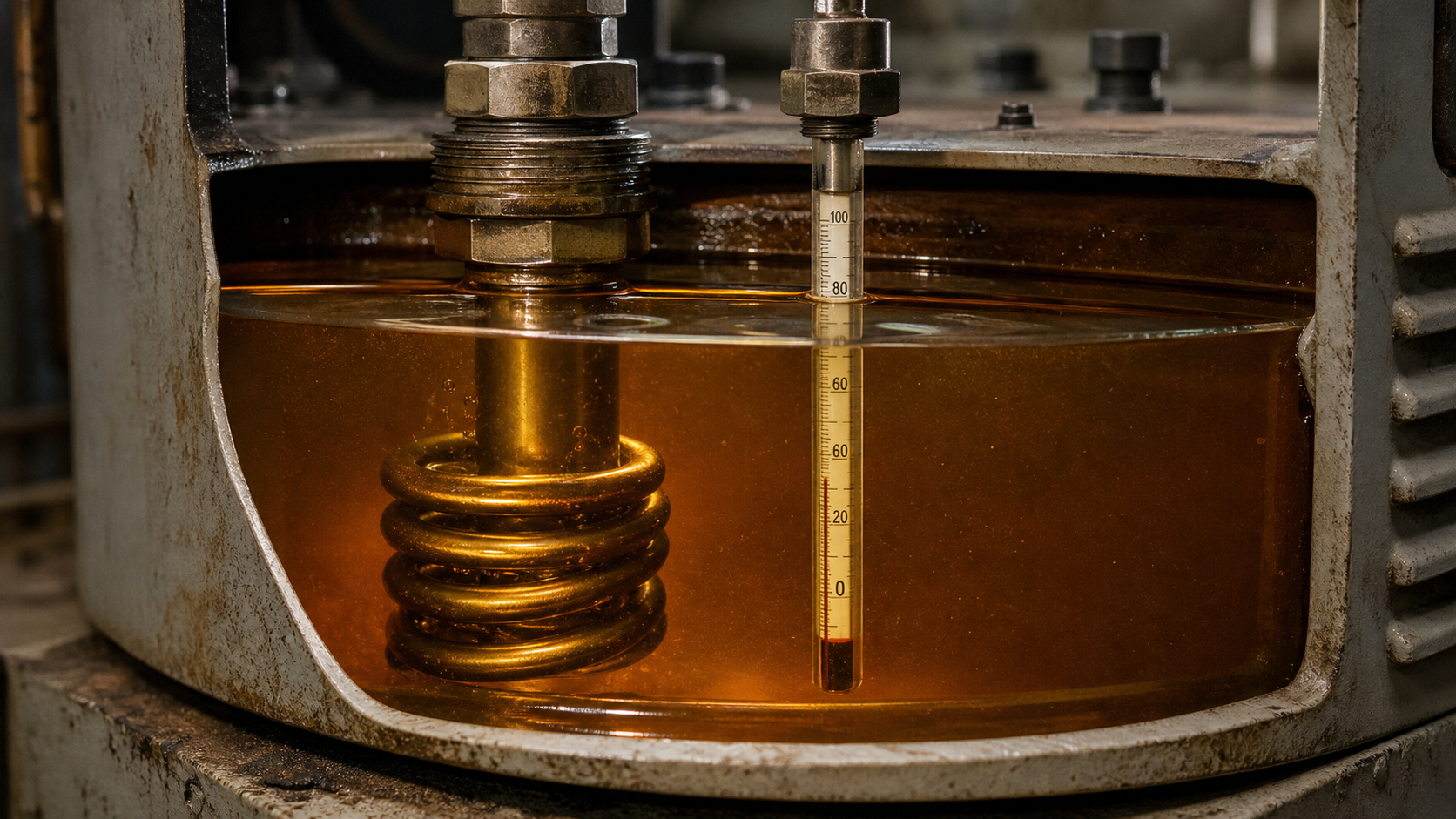

Импортозамещение промышленных нагревателей: копируем Backer, Watlow, Alfa Laval по образцу

Когда европейский или американский нагреватель выходит из строя, замена по каталогу занимает недели, а стоимость оригинальной запчасти может превышать бюджет ремонта. Практика показывает: подобрать промышленный ТЭН с нужными характеристиками можно быстрее и дешевле, изготовив его по образцу на российском производстве. Разберём, как это сделать технически грамотно и без потери надёжности.

Почему прямой аналог не всегда работает

Импортные нагреватели (Backer, Watlow, Alfa Laval, Vulcanic) обычно рассчитаны на стандартную сеть 230/400 В или 240/415 В и используют специфические допуски по длине, диаметру и материалам. При попытке купить ТЭН по каталогу «такой же по мощности» часто выясняется, что:

• габаритная длина не совпадает с посадочным местом;
• резьба отличается (дюймовая UNF/UNC против метрической);
• материал корпуса не рассчитан на кислотность среды (хлориды, щёлочи);
• фланец не подходит под существующий врезной узел.

Единственный прочный способ — изготовить ТЭН по образцу: взять вышедший из строя нагреватель, обмерить его геометрию и определить электрические параметры.

Что нужно знать инженеру для копирования

На заводе ТЭН-Миасс (Миасс, Челябинская область) нагреватели изготавливаются по чертежу или фотографии с размерами. Ключевые точки контроля:

Для агрессивных сред (кислоты в гальванике, хлориды в морской воде) применяем титан или AISI 316L (03Х17Н14М2). Для масла и воздуха — Сталь 10. Для пищевых сред — цельнотянутую трубу 12Х18Н10Т.

Пример пересчёта: как определить сопротивление по образцу

Допустим, на заводе лежит сгоревший ТЭН от экструдера Watlow с маркировкой 480 В / 12 кВт. Планируется подключение к трёхфазной сети 380 В с соединением «звезда» на три элемента. Пересчитаем параметры.

Исходные данные одного элемента (оригинал):
P₁ = 12 кВт, U₁ = 480 В.
Сопротивление спирали по закону Ома: R₁ = U₁² / P₁ = 480² / 12 000 = 230 400 / 12 000 = 19,2 Ом.

При подключении в трёхфазную звезду на 380 В фаза получает напряжение 220 В. Чтобы сохранить мощность 12 кВт на элемент при 220 В, нужно сопротивление:

R₂ = 220² / 12 000 = 48 400 / 12 000 = 4,03 Ом.

Разница почти в 5 раз — значит, оригинальную спираль использовать нельзя. На производстве пересчитывают шаг и диаметр нихромовой проволоки, чтобы получить нужное сопротивление. Итоговая мощность блока: 12 кВт × 3 = 36 кВт. Если заказчику достаточно 30 кВт, корректируем длину или диаметр.

Вывод: копировать «один в один» по маркировке неправильно. Нужен теплотехнический пересчёт под фактические параметры сети и конфигурацию.

Этапы изготовления ТЭНа по образцу

1. Демонтаж и обмер. Заказчик присылает неисправный нагреватель или его фотографию с размерами (длина, диаметр, резьба, расположение выводов). Если сохранилась маркировка — фиксируем мощность, напряжение, материал.
2. Расчёт электрических параметров. Определяем материал оболочки (среда эксплуатации, температура), количество петель, схему соединения (звезда/треугольник), сопротивление спирали с допуском по ГОСТ 13268-88 (+5/-10 % по мощности).
3. Подбор трубной заготовки. Выбираем сталь 10, AISI 304 (08Х18Н10), 12Х18Н10Т или титан. Для высокотемпературных печей — Inconel 600 (ХН78Т) по согласованию.
4. Навивка спирали и засыпка периклазом. Нихромовая проволока класса Х20Н80, наполнитель — плавленый магнезит с высокой теплопроводностью.
5. Герметизация выводов и проверка. После обжимки измеряем сопротивление изоляции (не ниже 50 МОм), испытаем напряжение 1500 В. При необходимости наносим взрывозащитное покрытие Ex-d.
6. Отгрузка. Минимальная партия — 1 штука, срок — от 5 рабочих дней.

Часто задаваемые вопросы B2B-специалистов

Импортозамещение промышленного нагревателя — не копирование шильдика, а пересчёт геометрии, материала и электрики под конкретную задачу. Производство ТЭН-Миасс изготавливает ТЭНы по образцу любой сложности, включая нестандартные диаметры, взрывозащищённые исполнения и мощности до 90 кВт. Пришлите фото или чертёж сгоревшего элемента — мы сделаем расчёт и предложим надёжную замену в течение двух дней.
