Хомутовый ТЭН 100 мм 300 Вт 220В: когда нужен точный охват

Q: Как крепится хомутовый ТЭН на объекте нагрева?

Хомутовый ТЭН надевается на цилиндрическую поверхность как кольцо или полукольцо и фиксируется стальной лентой-хомутом либо болтовым соединением. Плотность прижима напрямую влияет на эффективность теплопередачи: зазор 0,1 мм снижает КПД на 15–20%.

Q: Для каких диаметров цилиндров выпускают хомутовые ТЭН?

Типовые внутренние диаметры хомутовых ТЭН: 60, 70, 80, 100, 120, 150, 200 мм. Под нестандартный диаметр изготавливаем по чертежу заказчика. Диаметр 100 мм подходит для большинства малых пресс-форм и цилиндров экструдеров с диаметром шнека 40–60 мм.

Короткий ответ Хомутовый ТЭН (ТЭНХ) — нагревательный элемент в форме кольца, который надевается вокруг цилиндрического объекта и греет его снаружи. Диаметр 100 мм означает, что нагреваемая поверхность должна иметь именно такой наружный диаметр. Мощность 300 Вт на хомуте высотой 45 мм — это режим поддержания температуры, не быстрого разогрева. Выводы 50 см позволяют вынести подключение за зону нагрева.

Опубликовано 1 сентября 2026 · Руслан Садыкбаев · ТЭН-Миасс

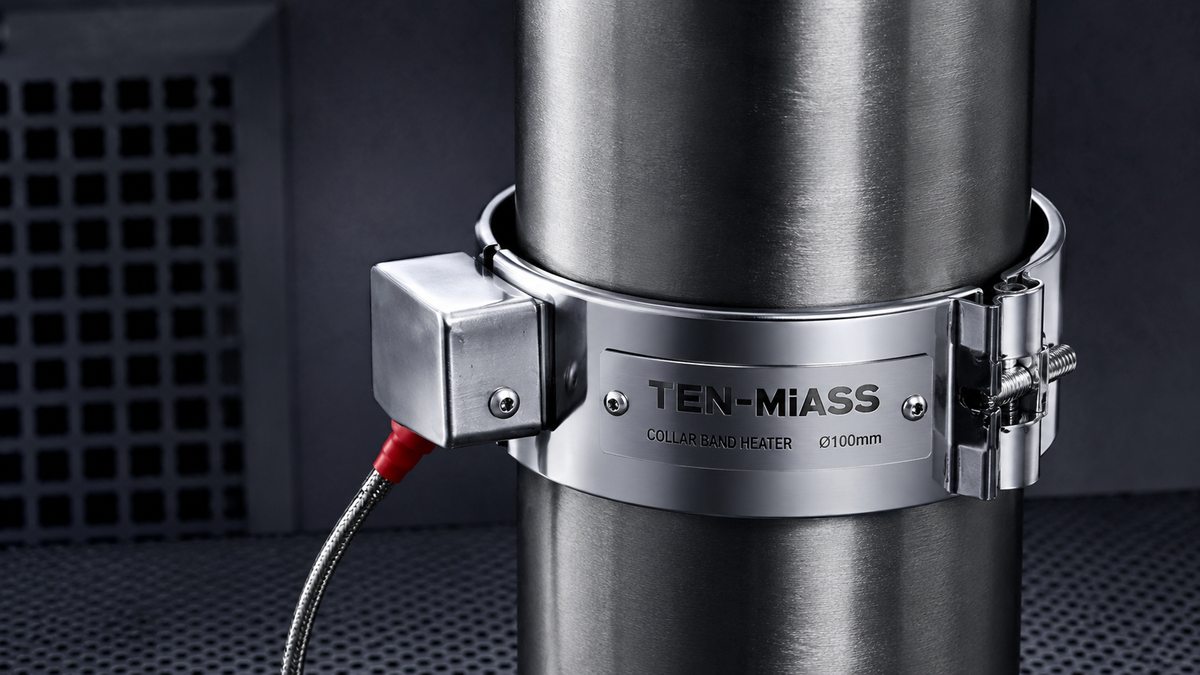

Хомутовый ТЭН 100мм 300Вт производства ТЭН-Миасс

Что такое хомутовый ТЭН и чем он отличается от других

Трубчатый электронагреватель в форме кольца или полукольца называют хомутовым. Принцип простой: нагревательная спираль из нихрома запрессована в трубку из нержавеющей стали, набитую оксидом магния (MgO). Трубка изогнута в окружность. Когда кольцо надевают на цилиндр, тепло передаётся контактным способом — через прилегание оболочки ТЭНа к металлу.

Это принципиально отличает хомутовый ТЭН от патронного (он вставляется внутрь отверстия) и от погружного (он работает в жидкости). Хомутовый — только снаружи, только по поверхности, только плотным прижимом.

Эффективность теплопередачи целиком зависит от качества контакта. Зазор в 0,1 мм между ТЭНом и поверхностью даёт воздушную прослойку с теплопроводностью 0,025 Вт/(м·К) вместо 16–50 Вт/(м·К) у стали. Результат: оболочка ТЭНа перегревается, удельная нагрузка растёт, срок службы падает. Именно поэтому правильный прижим — не опция, а обязательное условие работы.

Конструкция хомутового ТЭН диаметр 100 мм

Внутренний диаметр кольца 100 мм означает: этот ТЭН подходит для нагрева объекта с наружным диаметром ровно 100 мм. Допуск на посадку — не более 0,5 мм в минус (98–100 мм), иначе контакт ухудшается.

Высота хомута 45 мм — это ширина кольца вдоль оси. Площадь контакта для данного типоразмера:

S = π × d × h = 3,14 × 100 мм × 45 мм = 14 130 мм² ≈ 141 см²

При мощности 300 Вт удельная нагрузка составит:

q = P / S = 300 Вт / 141 см² ≈ 2,1 Вт/см²

Это умеренный режим. Норма для хомутовых ТЭН — до 3–4 Вт/см² при хорошем контакте. Значит, данный ТЭН работает с запасом и при правильном монтаже прослужит долго.

Материал оболочки: нержавеющая сталь AISI 304 (08Х18Н10 по ГОСТ) — стандартный выбор для температур до 300–350°C. Для более агрессивных условий или температур выше 400°C применяют AISI 321 (08Х18Н10Т с титановым стабилизатором).

Где применяется ТЭН 100×45 мм, 300 Вт

Три основных применения определяют большинство заказов на такой типоразмер.

Пресс-формы для литья пластика

Небольшие пресс-формы для литья термопластов (полипропилен, АБС, нейлон) требуют равномерного нагрева до 180–250°C. Хомутовый ТЭН надевается на цилиндрическую часть формы или сопло литьевой машины. Диаметр 100 мм типичен для сопловых зон машин с усилием смыкания 50–150 т.

Почему 300 Вт, а не 1 кВт? Форма уже прогрета, термостат поддерживает уставку с небольшими отклонениями. Нагреватель работает не на полную мощность большую часть времени — он включается на 20–40% цикла. 300 Вт вполне справляются с компенсацией потерь.

Цилиндры экструдеров

На цилиндре экструдера несколько зон нагрева с отдельными хомутами. Зональный нагрев позволяет создавать градиент температур вдоль цилиндра: от загрузки (180°C) до головки (220–240°C). Хомут 100×45 мм ставят на цилиндры с диаметром шнека 40–60 мм, где наружный диаметр цилиндра как раз 100 мм.

Нагрев бочек, реакторов, лабораторных установок

Небольшие реакторы и смесители с трубчатым корпусом диаметром 100 мм используют такие ТЭН для поддержания температуры химических процессов. В лабораториях — для нагрева трубчатых печей и реакционных зон.

Таблица: типоразмеры хомутовых ТЭН и применение

Внутр. диаметр, мм	Типичная высота, мм	Диапазон мощностей	Характерное применение
60–70	30–50	100–250 Вт	Малые экструдеры, лабораторные реакторы
80	35–50	200–400 Вт	Сопла литьевых машин 25–80 т
100	40–60	250–600 Вт	Пресс-формы 50–150 т, экструдер шнек 40–60 мм
120	50–80	400–800 Вт	Экструдер шнек 60–80 мм, химреакторы
150	60–100	600–1500 Вт	Крупные цилиндры, бочки, промышленные реакторы
200 и выше	80–150	1–3 кВт	Крупные экструдеры, нагрев крупных ёмкостей

Диаметры в таблице — внутренние (то есть диаметр нагреваемой поверхности). При заказе всегда указывают именно наружный диаметр объекта нагрева.

Расчёт мощности: откуда берётся цифра

Тепловой баланс для хомутового ТЭНа при поддержании температуры:

Q = S × α × ΔT

Где:

S — площадь нагреваемой поверхности, м²
α — коэффициент теплоотдачи, Вт/(м²·К). Для нагреваемого металла в воздухе α = 10–20 Вт/(м²·К)
ΔT — перегрев относительно окружающей среды, К

Для цилиндра 100×100 мм при температуре поверхности 200°C и окружающей 20°C:

S = π × 0,1 м × 0,1 м = 0,031 м²

Q = 0,031 × 15 × 180 = 84 Вт — это потери в окружающую среду

Плюс потери через торцы формы, конвекция, излучение. Итого реальные потери 150–250 Вт для небольшой стальной детали при 200°C. ТЭН 300 Вт перекрывает потери с запасом ~30%, при этом термостат будет его включать с ПИД-регулировкой, не гоняя постоянно на 100%.

Для разогрева холодной формы этой мощности мало — время разогрева от 20°C до 200°C займёт 30–60 минут. Если нужен быстрый разогрев за 10–15 минут, потребуется 600–900 Вт.

Важно. Не путайте внутренний диаметр хомутового ТЭН с наружным диаметром оболочки самого нагревателя. Внутренний диаметр кольца = диаметр объекта нагрева. Это параметр для заказа.

Почему выводы 50 см — не просто удобство

Стандартные варианты длины выводов для хомутовых ТЭН: 200, 300, 500, 1000 мм. Выбор зависит от конкретной установки.

При длине 200 мм вывод остаётся в зоне нагрева. Если ТЭН греет пресс-форму до 220°C, провод вблизи корпуса нагревается до 80–120°C. Силиконовая изоляция выдерживает 180–200°C, но при постоянном тепловом стрессе деградирует за 1–2 года. С выводом 500 мм конец провода находится в зоне температур 40–60°C — ресурс изоляции вырастает в 3–5 раз.

Кроме температурного фактора: клеммная коробка или ПИД-регулятор физически размещены на расстоянии 30–40 см от нагретой зоны. Вывод 200 мм просто не дотягивается без наращивания.

Материал провода: высокотемпературный стеклотканевый или тефлоновый кабель диаметром 1,5–2,5 мм², рассчитанный на 300–450°C вблизи точки выхода из ТЭНа. На конце провода — голые луженые концы или кольцевые/штыревые наконечники (по запросу).

Удельная мощность и риск перегрева

Хомутовый ТЭН с удельной нагрузкой выше 4 Вт/см² работает на пределе. Внешние признаки перегрева: оболочка темнеет неравномерно, появляется окалина на отдельных участках, срок службы сокращается до нескольких месяцев.

Три причины перегрева хомутового ТЭН:

Зазор между ТЭНом и поверхностью. Прижимная лента ослабла или диаметр формы оказался чуть меньше номинала. Решение: проверить прижим, при необходимости добавить теплопроводящую пасту.
Работа без нагрузки. ТЭН нагревает воздух вместо металла. Включать только после установки на форму.
Слишком высокая мощность для данной площади. Удельная нагрузка превышает допустимую для выбранного материала оболочки.

Чек-лист: что прислать для заказа хомутового ТЭН

Внутренний диаметр кольца (= наружный диаметр объекта нагрева), мм
Высота (ширина) хомута, мм
Мощность, Вт
Напряжение питания: 220 В или 380 В (однофазное)
Длина выводов, мм (стандарт: 200, 300, 500, 1000)
Тип оконцевания: голые луженые концы / кольцевые наконечники / штыревые наконечники
Количество (от 1 шт.)
Материал оболочки (если есть требование): AISI 304, AISI 321 или другое
Чертёж или фото существующего ТЭНа (ускоряет согласование вдвое)

Если не знаете мощность — пришлите описание задачи: диаметр и длина нагреваемой зоны, рабочая температура, материал изделия. Рассчитаем сами.

Нужен хомутовый ТЭН по вашим размерам?

Изготавливаем от 1 шт. Срок 7–14 рабочих дней. Доставка СДЭК по России и в Казахстан.

Отправить параметры для расчёта

Частые вопросы

Как крепится хомутовый ТЭН на объекте нагрева?

Надевается на цилиндрическую поверхность как кольцо и фиксируется стальной лентой-хомутом или болтовым соединением. Плотность прижима принципиальна: зазор 0,1 мм даёт воздушную прослойку, которая снижает КПД теплопередачи и перегревает оболочку ТЭНа.

Для каких диаметров цилиндров выпускают хомутовые ТЭН?

Типовые внутренние диаметры: 60, 70, 80, 100, 120, 150, 200 мм. Под нестандартный диаметр делаем по чертежу. Диаметр 100 мм подходит для пресс-форм литьевых машин 50–150 т и экструдеров с диаметром шнека 40–60 мм.

До какой температуры нагревает хомутовый ТЭН из нержавейки?

Поверхность объекта нагрева — до 300–350°C для оболочки AISI 304. При удельной нагрузке до 3–4 Вт/см² и хорошем прижиме ТЭН работает стабильно. Для температур выше 350°C используют AISI 321 (08Х18Н10Т).

Почему выводы именно 50 см, а не короче?

500 мм нужны, чтобы вынести подключение за зону нагрева. При коротких выводах 150–200 мм провод постоянно находится рядом с горячей поверхностью — изоляция деградирует за 1–2 года. С выводом 500 мм конец провода в зоне 40–60°C, ресурс вырастает в 3–5 раз.

Почему мощность 300 Вт, а не больше для разогрева?

300 Вт достаточно для поддержания температуры 180–240°C на небольшой пресс-форме или цилиндре. Для быстрого разогрева с нуля потребуется 600–900 Вт, но тогда выше риск перегрева и термического удара по пластику. Выбор мощности зависит от задачи.

Как заказать хомутовый ТЭН по нестандартным размерам?

Пришлите: внутренний диаметр кольца, высоту хомута, мощность, напряжение, длину выводов, тип клемм. Чертёж или фото старого ТЭНа ускорят согласование. Минимальная партия 1 шт., срок 7–14 рабочих дней.

Автор: Руслан Садыкбаев, основатель ТЭН-Миасс.
Производим хомутовые, патронные, водяные и оребрённые ТЭН по чертежам с 2014 года.
