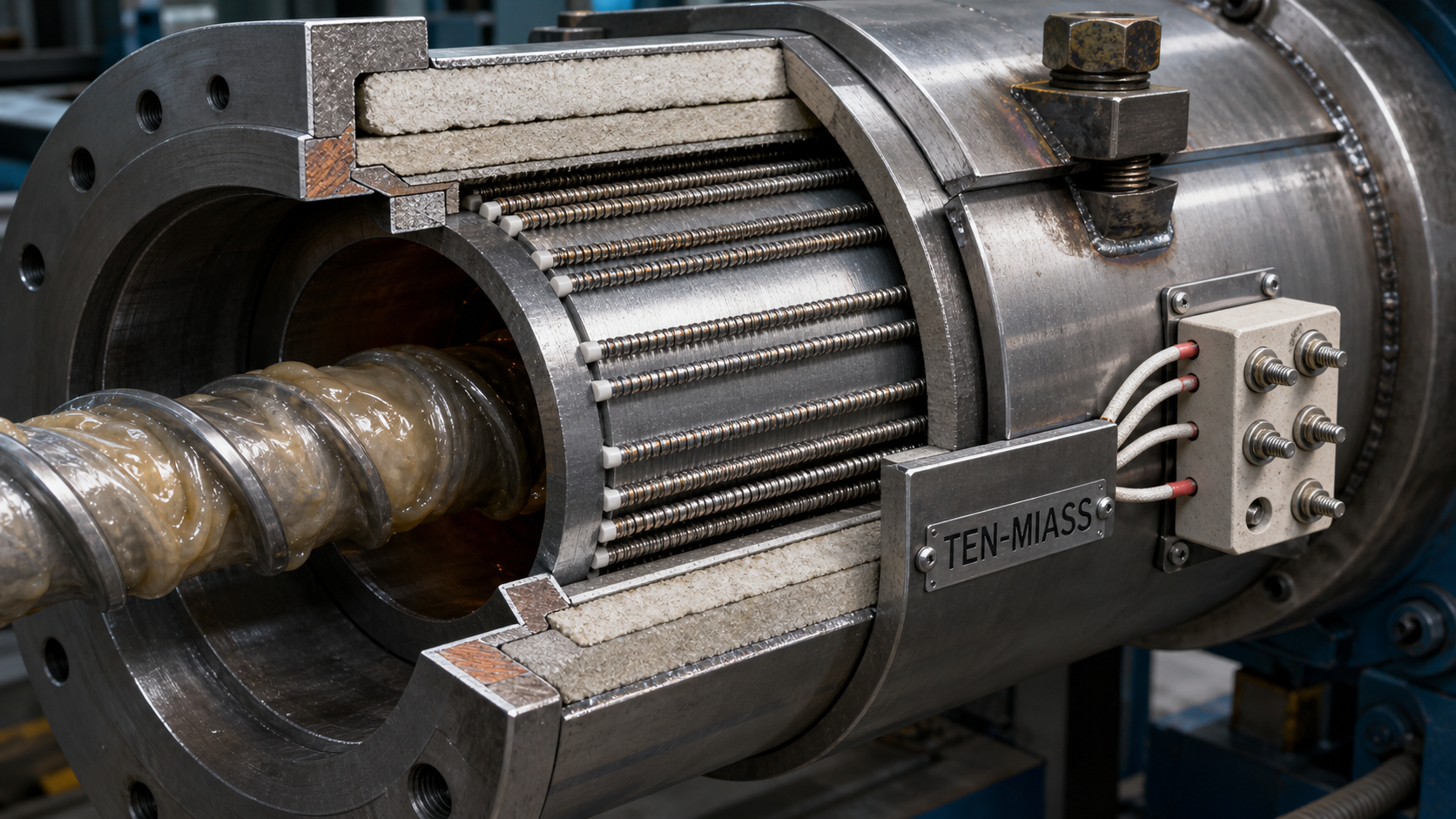

Как поставить хомутовый нагреватель на цилиндр экструдера: расчет, материалы, монтаж
Цилиндр экструдера в большинстве полимерных производств нагревается до 180–400 °C, и типовая ошибка — брать серийный ТЭН «по памяти» без привязки к геометрии зоны. Хомутовой нагреватель (band heater) охватывает цилиндр по наружной поверхности, передавая тепло плотным контактом, а не излучением. От того, как точно повторён диаметр и ширина цилиндра, зависит съём продукции и ресурс нагревателя.
Конструкция хомутового ТЭНа: из чего состоит и почему именно хомут
Хомутовой ТЭН — это трубчатый электронагреватель, согнутый в кольцо (или несколько сегментов) и завальцованный в обжимной корпус из нержавеющей стали. Внутри — нихромовая спираль в магнезитовой засыпке (периклаз), что даёт изоляцию и равномерный теплосъём. Корпус хомута сжимается на цилиндре через винтовые стяжки — поэтому монтаж возможен без снятия головки и шнека.
По сравнению с обычными трубчатыми ТЭНами, которые вставляются в отверстия, хомут не требует сверления цилиндра. Он работает на наружной поверхности, передаёт энергию через зазор не более 0,2 мм и позволяет разместить несколько зон нагрева по длине цилиндра с независимой регулировкой.
Преимущества хомутовой схемы:
- Локальный нагрев: можно поставить отдельный хомут под зону загрузки, пластикации или дозирования;
- Быстрая замена: достаточно отключить питание, снять кожух и ослабить стяжки — не нужно разбирать узел;
- Точное повторение диаметра: для цилиндров 80–200 мм делаем хомут с допуском по посадочному месту ±0,5 мм.
Важно: хомут называется «хомутовым», потому что он не крепится болтами к телу цилиндра, а обжимает его снаружи. Между хомутом и цилиндром не нужна теплопроводная паста — поверхность хомута уже прилегает. Пасту применяют только в исключительных случаях, когда биение цилиндра более 0,3 мм, но тогда лучше заказать хомут с увеличенной выборкой.
Расчет мощности и сопротивления: формула для экструдера
Для каждого сектора хомута сопротивление рассчитывают по закону Ома для однофазной нагрузки: R = U² / P, где U — напряжение сети (220 В или 230 В), P — мощность одного хомута. Не путайте с трехфазной схемой: на экструдере обычно три хомута, каждый подключен между фазой и нулем, а не в треугольник.
Пример: нужно нагреть цилиндр диаметром 90 мм с зоной 180 мм. Тепловой расчет дал 2 кВт на зону. Напряжение — 230 В. Тогда сопротивление нагревателя:
R = 230² / 2000 = 26,45 Ом
По ГОСТ 13268-88 допуск по мощности составляет +5/−10 %. Значит, сопротивление готового ТЭНа может быть в диапазоне 24,8–29,1 Ом, и это нормально. Для трех зон по 2 кВт получаем общую потребляемую мощность 6 кВт, линейный ток каждой зоны:
I = P / U = 2000 / 230 ≈ 8,7 А
Сечение питающего провода — не менее 1,5 мм² меди, автомат подбирают с учётом пускового тока холодного резистора (он ниже на 10–15 %, потому что в холодном состоянии сопротивление нихрома меньше).
Если нужен хомут на 380 В (бывает на старых экструдерах), то для каждой зоны придётся соединить две спирали последовательно или взять ТЭН на 380 В – формула остаётся той же: R = 380² / P. Для мощности 2 кВт это будет 72,2 Ом — вполне выполнимо, но внутренний диаметр хомута придётся увеличить, чтобы разместить более длинную спираль.
Монтаж хомутового нагревателя: пошагово и типичные ошибки
Правильная установка определяет до 60 % ресурса нагревателя. Чаще всего хомуты выходят из строя из-за перегрева выводов или ослабления обжима.
- Замерьте цилиндр в трёх плоскостях: диаметр (лучше в двух местах по длине), ширина зоны, вылет бобышек. Для заказа нужен фактический диаметр с учетом износа – если цилиндр проточен, укажите именно ремонтный размер.
- Очистите поверхность цилиндра от остатков полимера, масла и окалины металлической щёткой.
- Установите хомут на цилиндр без перекосов. Стяжки затягивайте постепенно: сначала нижнюю на 50 %, затем верхнюю, потом дотяните обе с моментом 5–7 Н·м.
- Проверьте зазор между кромками хомута — он должен быть одинаковым по всей длине. Если с одной стороны щель шире 0,5 мм, хомут перекошен или диаметр выбран с большим допуском.
- Подключите питание через клеммную коробку IP65 – на экструдере часто есть пыль и пары пластификаторов, поэтому открытые клеммы недопустимы.
Типичные ошибки:
- Попытка согнуть хомут под меньший диаметр – лопается сварной шов и рвется спираль;
- Зазор между хомутом и цилиндром более 1 мм – перегрев корпуса и прогорание оболочки;
- Затяжка только одной стяжкой – хомут деформируется и воздушная подушка локально перегревает полимер.
Для съёмной конструкции нагревателя по ГОСТ 13268-88 допускается изгиб ТЭНа повторяющий радиус цилиндра, но лучше заказывать хомут уже согнутым под конкретный радиус — не пытайтесь гнуть его на месте.
Материалы оболочки и рабочие температуры: таблица
Материал оболочки должен соответствовать температуре на поверхности цилиндра и химическому составу среды. Для неагрессивных сред до 300 °C подходит AISI 304 (08Х18Н10). Для зон пластикации с температурой до 400 °C и возможными парами серы или хлора (например, переработка ПВХ) лучше AISI 321 (08Х18Н10Т).
| Материал оболочки | ГОСТ-аналог | Макс. рабочая температура | Применение |
|---|---|---|---|
| Сталь 10 | — | до 200 °C | Воздух, масло, сухие неагрессивные среды; редкие случаи для экструзии |
| AISI 304 | 08Х18Н10 | до 300 °C | Основной вариант для полиолефинов (ПЭ, ПП) и общего применения |
| AISI 321 | 08Х18Н10Т | до 400 °C | Зоны высокой температуры, содержащие ПВХ, фторопласты |
| Inconel 600 | ХН78Т | до 500 °C | Сернистые среды, жёсткий термоцикл, химически активные пластики |
Обратите внимание: в таблице указана температура на оболочке хомута, а не температура цилиндра. Хомут передает тепло наружу, на его поверхности температура обычно на 20–50 °C выше, чем на внутренней части цилиндра. Для расчёта ресурса учитывайте именно температуру оболочки.
Если хомут эксплуатируется в цехах с повышенной влажностью, заказывайте клеммную коробку с классом защиты IP65 или IP68. Стандартная клеммная коробка из нержавейки — не панацея, важно чтобы провода вводились через сальники снизу.
Пример из практики: было/стало
Экструдер с диаметром цилиндра 125 мм, зона пластикации длиной 250 мм. Заказчик использовал серийный нагреватель на 4,5 кВт, но он не обеспечивал нужный профиль температур — из-за этого на выходе получалась разнотолщинность пленки.
Мы пересчитали удельную мощность: для зоны длиной 250 мм и диаметром 125 мм площадь поверхности цилиндра — примерно 0,098 м². Для полиэтилена высокой плотности нужна мощность 2,0–2,5 Вт/см². Расчётная мощность — 2,2 кВт. Серийный нагреватель давал 4,5 кВт, то есть в два раза больше, — это перегрев полимера и деградация.
Мы сделали хомут с асимметричной намоткой: ближе к загрузочной воронке плотность мощности ниже (1,8 Вт/см²), к выходу — выше (2,8 Вт/см²). После замены температура зоны стабилизировалась, разнотолщинность сократилась на 40 %.
Как заказать хомутовый ТЭН по вашему цилиндру
Для точного расчёта пришлите:
- диаметр цилиндра (наружный, по факту эксплуатации);
- ширину зоны нагрева (может быть 100–600 мм);
- марку перерабатываемого полимера или рабочую температуру;
- напряжение питания (220 В или 380 В) и количество зон;
- наличие бобышек, фланцев или отверстий на цилиндре в месте установки.
Если хомутовый нагреватель сгорел и сохранился хотя бы один образец, можно сделать по размерам: длина окружности, ширина кольца, расположение клеммных выводов. Восстановим геометрию до миллиметра по фотографии с линейкой. Партия — от 1 штуки, срок изготовления типового ТЭНа — 5–10 рабочих дней.
Для цилиндров экструдеров нестандартных диаметров (например, 84,5 мм после шлифовки) не подбирайте нагреватель из розницы — он будет висеть с зазором, теплопередача упадёт, а на чуть большем зазоре полимер начнёт подгорать. Под вашу задачу рассчитаем мощность ровно под объём зоны, материал оболочки под температуру, а резьбу или стяжки — под имеющийся фланец.
Направьте техзадание — инженер вернёт расчёт и срок в течение рабочего дня.
