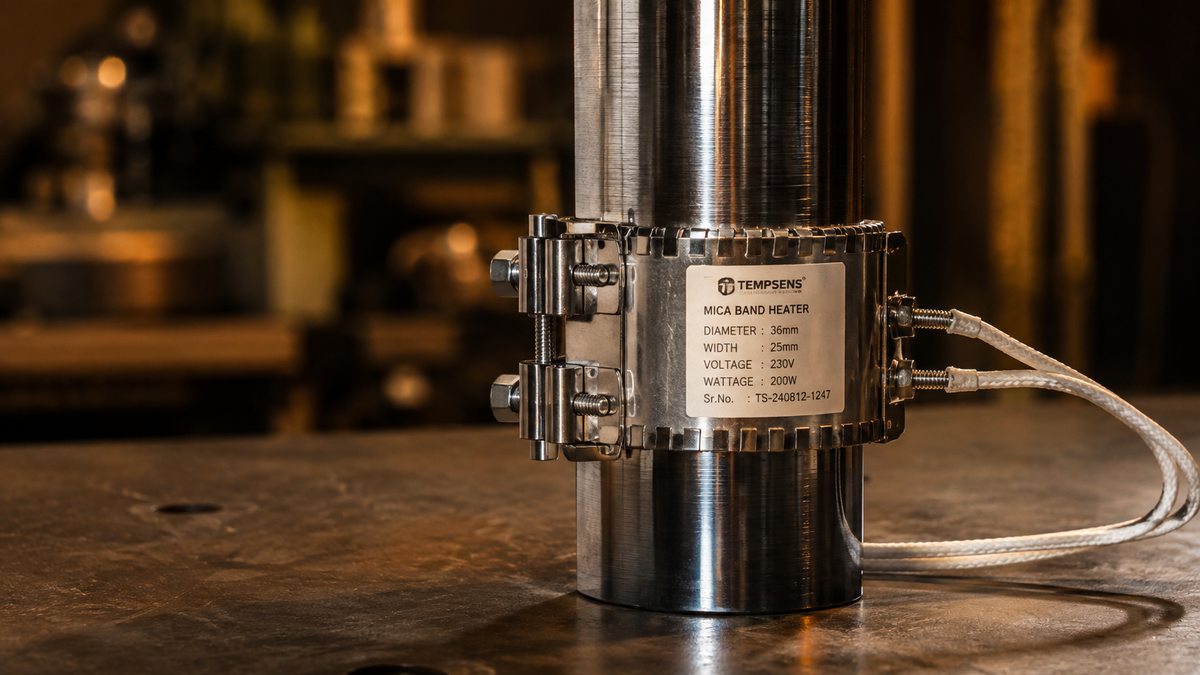

Хомутовый (кольцевой) миканитовый нагреватель: внутренний диаметр 36 мм, ширина 40 мм, мощность 180-200 Вт, напряжение 230 В
36 мм внутреннего диаметра — это сопло, гильза шнека или нагревательный цилиндр малого экструдера. Именно под такой типоразмер заказывают хомутовые миканитовые нагреватели для переработки полимеров: ПЭ, ПП, ПВХ, АБС-пластика. Стандартный диапазон мощности 180-200 Вт обеспечивает удельную поверхностную нагрузку порядка 3-4 Вт/см², что укладывается в норму для длительной работы миканита без его деградации.
Параметры нагревателя
| Параметр | Значение |
|---|---|
| Тип | Хомутовый (кольцевой, бандажный) |
| Изоляция | Миканит |
| Внутренний диаметр | 36 мм |
| Ширина (высота) | 40 мм |
| Мощность | 180-200 Вт |
| Напряжение | 230 В (однофазное) |
| Макс. рабочая температура | до 300°C |
| Нагревательный элемент | нихромовая спираль |
| Выводы | клеммная колодка / жаростойкий провод (по заявке) |
| Крепление | хомут с болтом М4-М6 |
| Минимальная партия | 1 шт. |
| Срок изготовления | 7-14 рабочих дней |
Как работает кольцевой миканитовый нагреватель
Нагреватель плотно охватывает цилиндрическую поверхность снаружи. Тепло передаётся контактным способом — через металлический корпус нагреватель прижат к греемой детали хомутом. Это принципиально отличает его от патронных ТЭН: патрон вставляется внутрь детали, кольцевой нагреватель надевается снаружи.
Нихромовая спираль залита между слоями миканита. Миканит держит рабочую температуру до 300-350°C и не размягчается, в отличие от стекловолокна или силикона. Именно поэтому на экструдерах и литьевых машинах применяют миканитовые нагреватели, а не силиконовые: сопло работает при 200-280°C постоянно, без перерывов.
Типичное применение
- Нагрев зоны сопла или фланца экструдера пластмасс
- Зоны нагрева термопластавтомата (ТПА) под малые диаметры шнека
- Нагрев гильз в лабораторном оборудовании и мини-инжекторах
- Поддержание температуры технологических трубопроводов диаметром 36 мм
- Замена вышедшего из строя нагревателя в импортном оборудовании
Размерный ряд — когда 36 мм не подходит
Кольцевые нагреватели изготавливаются под любой диаметр. Приведём ряд, в который вписывается диаметр 36 мм, чтобы было проще сориентироваться при замене:
| Внутренний диаметр | Типичная ширина | Мощность (ориент.) |
|---|---|---|
| 30 мм | 30-40 мм | 120-160 Вт |
| 36 мм | 40 мм | 180-200 Вт |
| 40 мм | 40-50 мм | 200-250 Вт |
| 50 мм | 50 мм | 300-400 Вт |
| 60 мм | 50-60 мм | 400-600 Вт |
| 80 мм | 60-80 мм | 600-1000 Вт |
Мощность на практике зависит от ширины зоны, требуемой температуры и технологического регламента. Если параметры на вашей машине отличаются от стандарта — присылайте фото шильдика или сгоревшего нагревателя, подберём расчётно.
Что нужно для заказа
Для точного изготовления достаточно передать нам:
- Внутренний диаметр (36 мм)
- Ширина нагревателя (40 мм)
- Мощность (180 или 200 Вт — или диапазон)
- Напряжение (230 В)
- Тип выводов: клеммная колодка, жаростойкий кабель, кабельный наконечник под клемму щита
- Количество штук
Если нагреватель снять невозможно — измерьте внешний диаметр цилиндра: внутренний диаметр нагревателя должен совпадать с ним с зазором 0,3-0,8 мм для плотного прижима.
Нужен хомутовый нагреватель ∅36 мм или другой типоразмер?
Оставьте заявку — через час выставим счёт, через 10 дней отправим.
Или звоните напрямую: +7(919)405-21-39
Ресурс кольцевого миканитового нагревателя во многом определяется качеством монтажа: нагреватель должен плотно прилегать по всей окружности без зазоров. Даже 1-2 мм воздушного кармана дают локальный перегрев и сокращают срок службы в 3-4 раза. Если при замене новый нагреватель слегка не входит на цилиндр — не расширяйте его клещами, закажите с внутренним диаметром на 0,5 мм больше.
