Хомутовые нагреватели: купить в Москве с доставкой по России под ваш диаметр

Хомутовые нагреватели — это электрические нагреватели для цилиндрических узлов: корпусов экструдеров, термопластавтоматов, трубопроводов, реакторов и бочек. Нагреватель охватывает деталь по окружности и плотно прилегает к поверхности, передавая тепло через стенку. Для инженера-теплотехника это удобный способ наружного обогрева без врезки в корпус. Но параметры серийных изделий редко совпадают с технологической задачей, поэтому заказ под чертёж — стандартная практика. Ниже — что учесть при заказе хомутового нагревателя с доставкой в Москву.

Конструкция и материалы хомутовых нагревателей

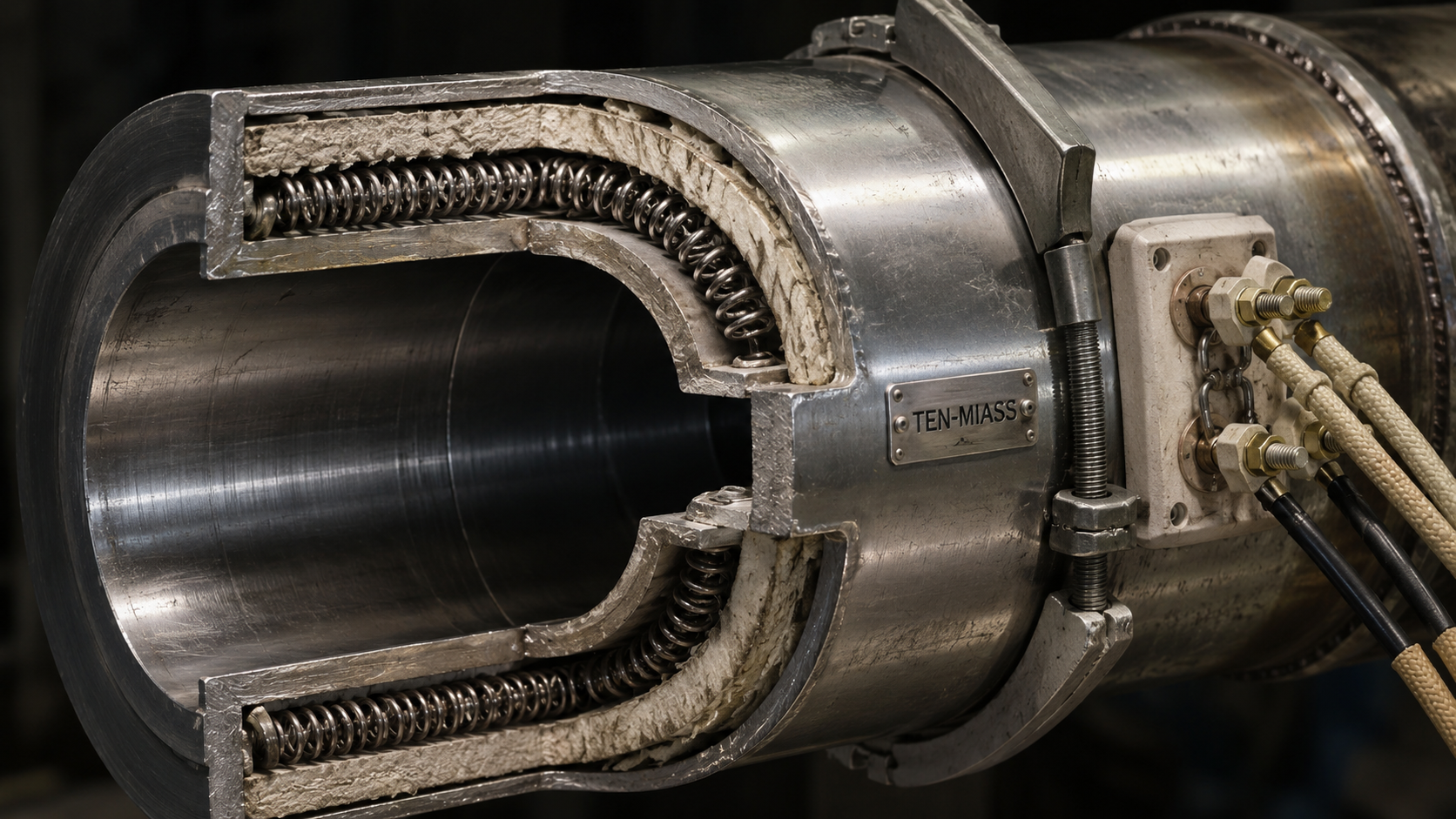

Внутри металлического корпуса из нержавеющей стали уложена нихромовая спираль. Спираль изолирована листовой слюдой (флогопит) или керамическими блоками. Слюдяные нагреватели компактнее и дешевле, рабочий диапазон — до 450 °C. Керамические выдерживают до 750 °C, но имеют увеличенный радиальный размер. Для агрессивных сред применяется оболочка из цельнотянутой трубы 12Х18Н10Т, для пищевых производств — AISI 304 (08Х18Н10), для обычных сухих цехов достаточно стали 10. Внутренний нагревательный элемент — нихромовая спираль в периклазовой засыпке, как в стандартных ТЭНах.

Стягивание хомута выполняется винтами, пружинными защёлками или ленточным замком. Для равномерного прижима по окружности необходимы двухсторонние стяжки. Недостаточный прижим вызывает локальный перегрев спирали и преждевременный отказ, поэтому внутренний диаметр указывается с припуском на тепловое расширение детали. Для контроля температуры в нагреватель может встраиваться термопара типа K или J — она фиксируется в пазу прижимной пластиной.

Клеммные выводы выполняются в виде гибких проводов с изоляцией из кремнийорганической резины или керамических клеммников. По требованию устанавливается клеммная коробка со степенью защиты IP65/IP68 для пищевых производств и влажных помещений. Во взрывозащищённом исполнении Ex-d клеммник помещается во взрывонепроницаемую оболочку.

Расчёт мощности хомутового нагревателя

Мощность подбирается по площади поверхности нагрева и требуемой температуре. Для стального цилиндра с теплоизоляцией ориентировочная удельная мощность — 8–15 кВт/м². Площадь поверхности цилиндра S = π × D × L, где D — наружный диаметр, L — длина нагреваемой зоны. Теплопотери в окружающую среду растут с температурой, поэтому для 400 °C следует брать верхнюю границу диапазона.

Сопротивление изготовленного нагревателя проверяется по формулам. Для однофазного подключения на 220 В: R = U² / P. Например, для нагревателя 2,5 кВт: R = 220² / 2500 = 19,36 Ом.

Если три нагревателя соединяются звездой в сеть 380 В, на каждый элемент приходит фазное напряжение 220 В, а сопротивление ветви равно: R = U_линейного² / (3 × P_элемента). Для трёх элементов по 2,5 кВт: R = 380² / (3 × 2500) = 19,2 Ом.

По ГОСТ 13268-88 допуск по мощности составляет +5/−10%, что соответствует несимметричному допуску по сопротивлению −4/+11%. Измерение сопротивления проводится на холодном нагревателе, без напряжения.

Пример расчёта. Нужно поддерживать 180 °C на цилиндре экструдера диаметром 160 мм и длиной зоны 250 мм. Площадь поверхности S = 3,14 × 0,16 × 0,25 = 0,126 м². При удельной мощности 12 кВт/м² требуемая мощность P = 0,126 × 12 = 1,51 кВт. Серийный нагреватель 1,5 кВт работает на пределе, поэтому принимаем 2 кВт с запасом на теплопотери. Время выхода на режим сокращается с 2 часов до 40 минут.

Не забывайте учитывать теплопотери от неизолированных торцов цилиндра. Если зона нагрева расположена у фланца, тепловой поток в металл увеличивается на 10–15%. При заказе укажите конструкцию узла — технолог учтёт это в расчёте мощности.

Таблица типовых параметров хомутовых нагревателей

Таблица даёт ориентир. Для диаметров свыше 200 мм и нестандартных ширин ленты изготовление ведётся по чертежу заказчика.

Почему серийный нагреватель не решает задачу

Каталог готовых изделий ограничен типовыми сочетаниями диаметра и мощности. В реальном цехе цилиндр экструдера имеет нестандартный диаметр 145 мм, а зона нагрева — 300 мм. Серийный нагреватель на 200 мм не обеспечит плотного прилегания, появятся воздушные зазоры и перегрев спирали. Заказ по размерам решает проблему: внутренний диаметр выполняется точно под деталь, мощность — под вашу температуру, а ширина ленты — под длину зоны. Такое изделие не требует доработки на месте, а срок службы выше, чем у подобранного «на глаз» аналога.

Заказ с доставкой в Москву

Чтобы купить хомутовые нагреватели в Москве с доставкой по России, передайте технологу следующие данные:

• внутренний диаметр и ширину ленты;
• требуемую мощность или температуру нагрева;
• напряжение питающей сети (220 В или 380 В);
• материал нагреваемой детали и наличие теплоизоляции;
• нужна ли встроенная термопара (тип K или J).

Если старый нагреватель вышел из строя, пришлите фото с линейкой или эскиз с размерами. Минимальная партия — 1 шт., срок изготовления типового изделия — 5–10 рабочих дней. Отгрузка — со склада в Миассе, доставка в Москву — транспортной компанией, по России — также отправкой в любой город.

Процесс согласования типовой: вы присылаете заявку, технолог проверяет геометрию, предлагает материал оболочки и мощность, после утверждения запускается производство. Готовое изделие испытывается на сопротивление изоляции не менее 100 МОм и отсутствие обрывов спирали. К каждому нагревателю прикладывается паспорт с указанием фактического сопротивления.

Пришлите размеры вашего хомутового нагревателя через форму на сайте — технолог рассчитает мощность и стоимость в течение рабочего дня.
